6. Обработка контура (фрезерование)

Перейти к списку уроков



Предпоследней траекторией будет фрезерование внешнего контура.

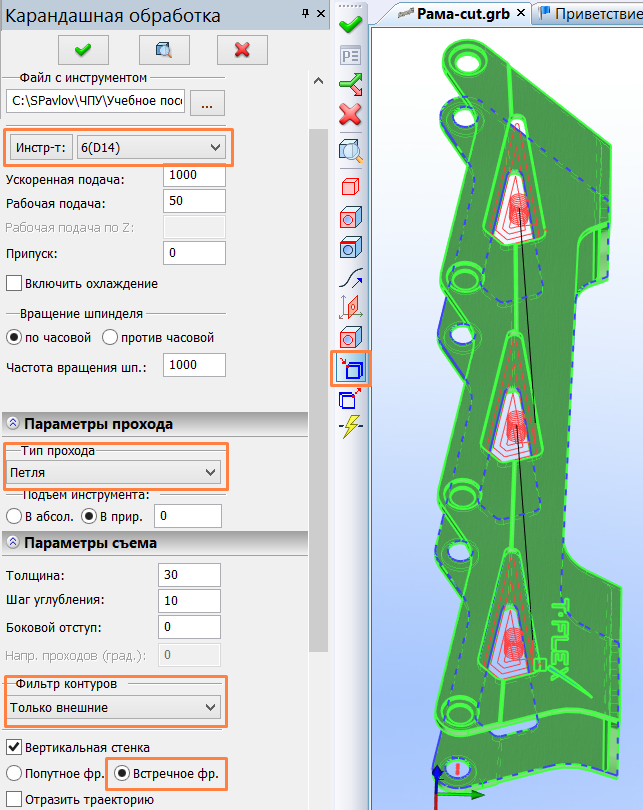

Воспользуемся 3D Карандашной обработкой. Выберем обрабатываемое тело – раму, в автоменю переключимся на выбор профиля и укажем профиль, который уже был создан для построения геометрии, выберем инструмент 6(D14).
Обрабатывать будем за несколько проходов по высоте, поэтому установим Тип прохода -Петля, а Подъём инструмента 0мм. Переключимся с попутного на встречное фрезерование. В качестве верхней границы обработки укажем ранее построенный 3D узел по вершине кармана.



Закончим ввод

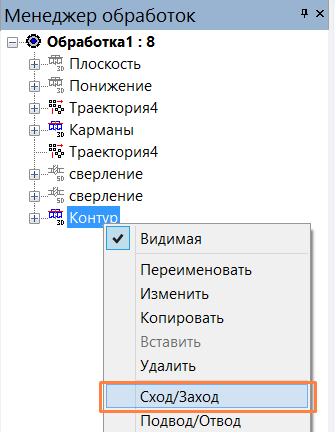

Чтобы опускаться вне заготовки, необходимо в Менеджере обработок щёлкнуть ПКМ на траекторию и из контекстного меню выбрать Заход/Сход.

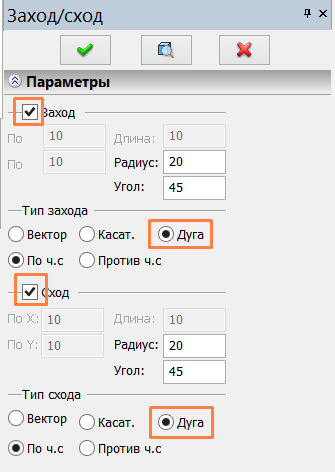

Включим соответствующие флаги, а тип укажем Дуга.



Закончим ввод


Следующий урок...
