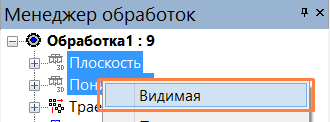

Итак, все траектории построены. Теперь посмотрим имитацию обработки и получим управляющую программу. Сначала активируем погашенные ранее траектории. Для этого в Менеджере обработок выделим их с нажатой клавишей Shift – ПКМ и в контекстном меню выбираем Видимая.
Запустим имитацию кнопкой и посмотрим моделирование обработки .
По окончанию выйдем из имитатора и получим управляющую программу.

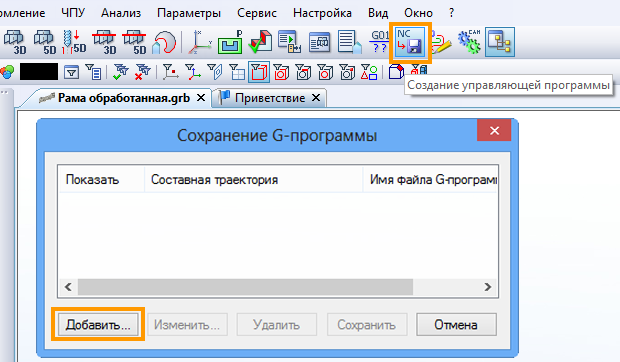

Для этого нажимаем пиктограмму Создание управляющей программы и в открывшемся окне Добавить…

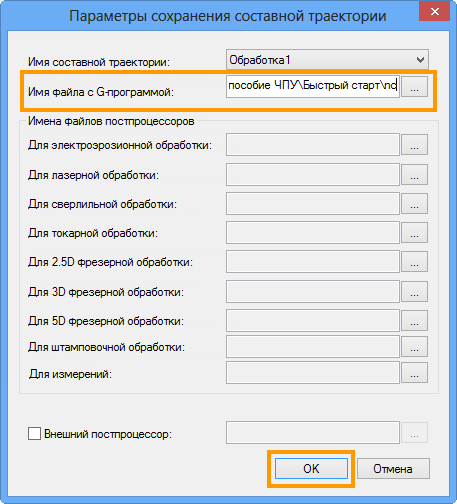

Выбираем папку для сохранения и задаём имя для файла с программой - OK.

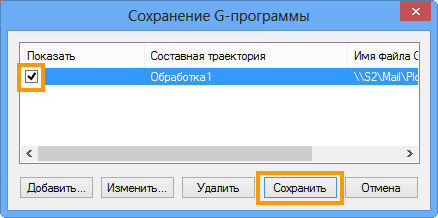

Для немедленного просмотра текста ставим флаг Показать и нажимаем Сохранить.
Сохранённая программа имеет формат базового постпроцессора, для выбора другого постпроцессора нужно задать его в окне задания файла с программой. Файлы постпроцессоров по умолчанию находятся в директории
C:\Program Files (x86)\T-FLEX ЧПУ 14\Библиотека постпроцессоров\
Поздравляем, получена Ваша первая управляющая программа!
