Видео, демонстрирующие различные возможности T-FLEX CAD и приложений

Страницы: Пред. 1 ... 3 4 5 6 7 След. Все

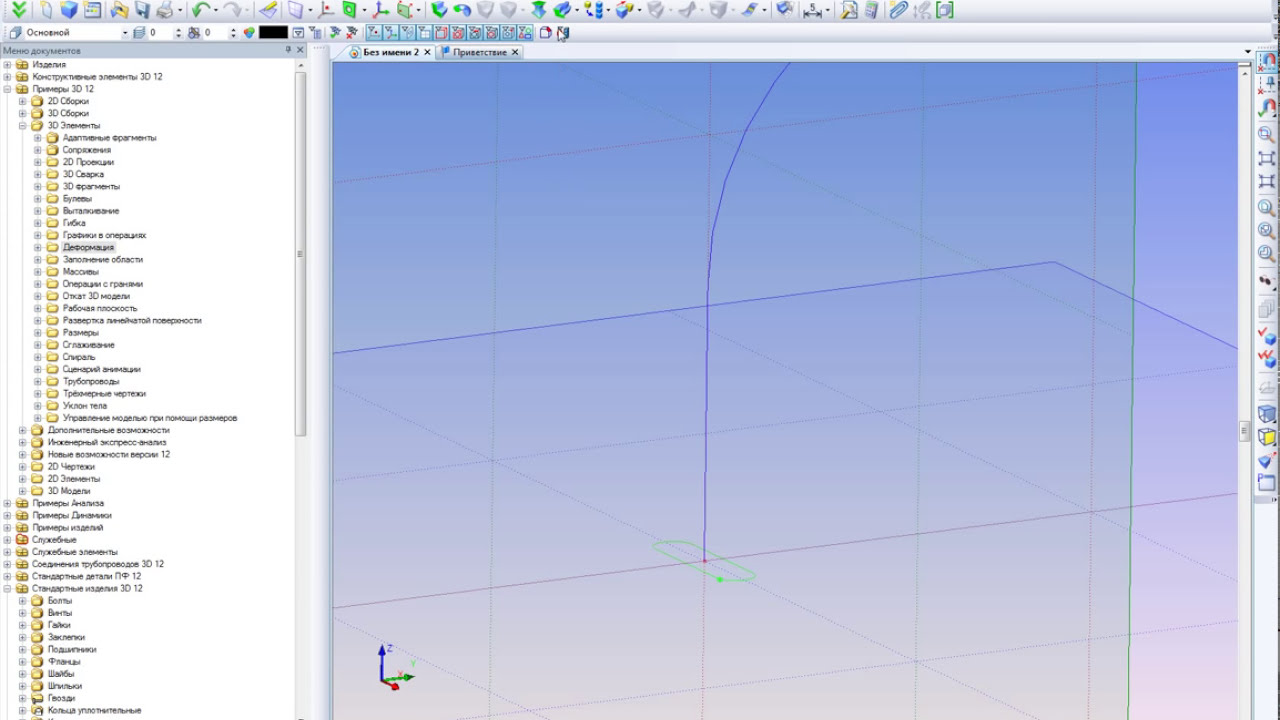

Использование графиков в параметризации - 2

Еще один пример показывает, что с помощью графиков также можно управлять углом кручения тела по траектории и масштабированием профиля, который движется по траектории.

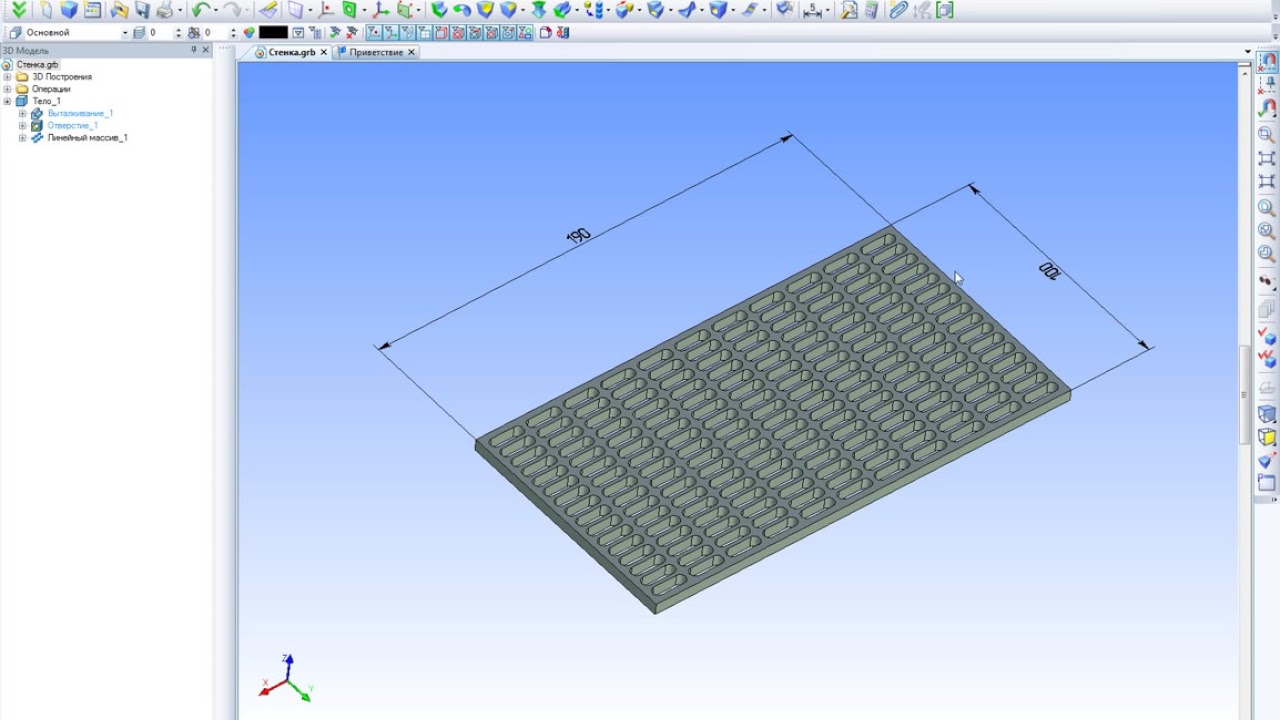

Параметризация 3D-массива - 2

Пример показывает линейный 3D массив в 2-х направлениях, который равномерно распределяет отверстия по геометрии плиты. Изюминка заключается в том, что заполнение области массивом может быть ограничено определенной геометрией. В данном случае мы видим изменение контура плиты, при этом массив заполняет всю измененную область.

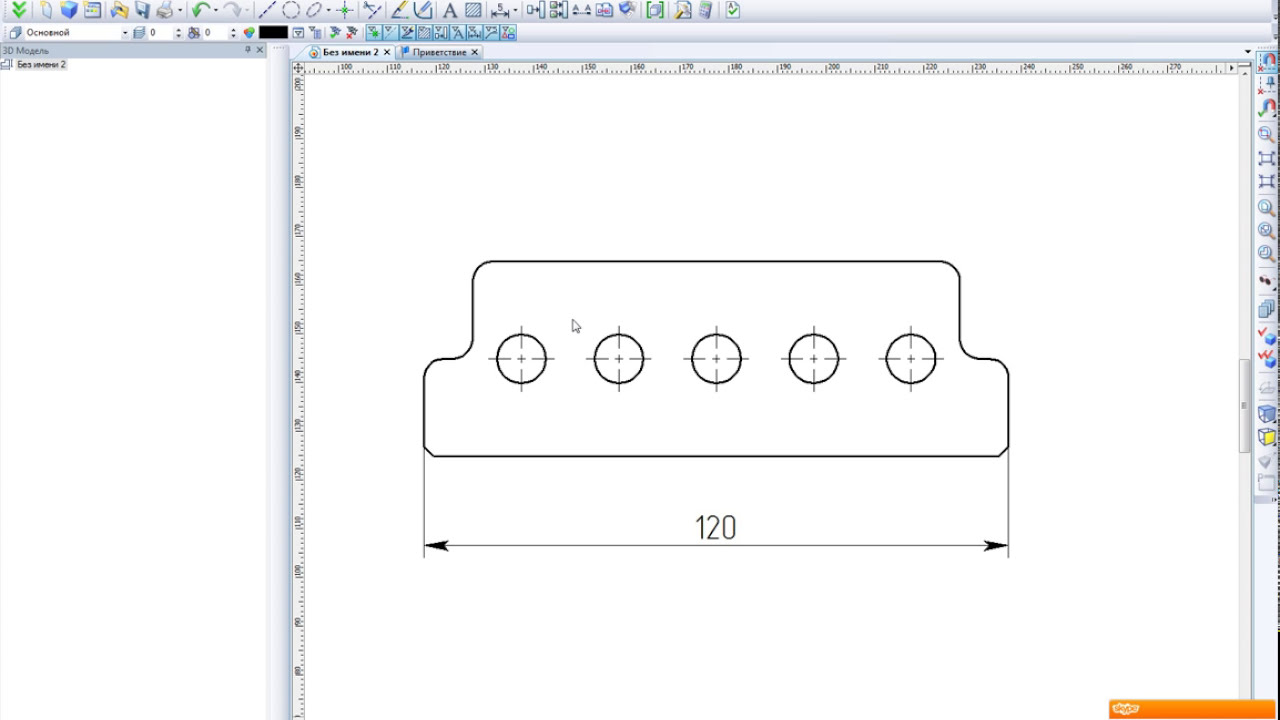

Параметризация 2D-массива

Пример показывает 2D массив, который автоматически строится в пределах заданных ограничений по длине. При этом существует возможность удалять требуемые элементы массива, и система сама будет отслеживать эти удаленные элементы при параметрическом перестроении массива.

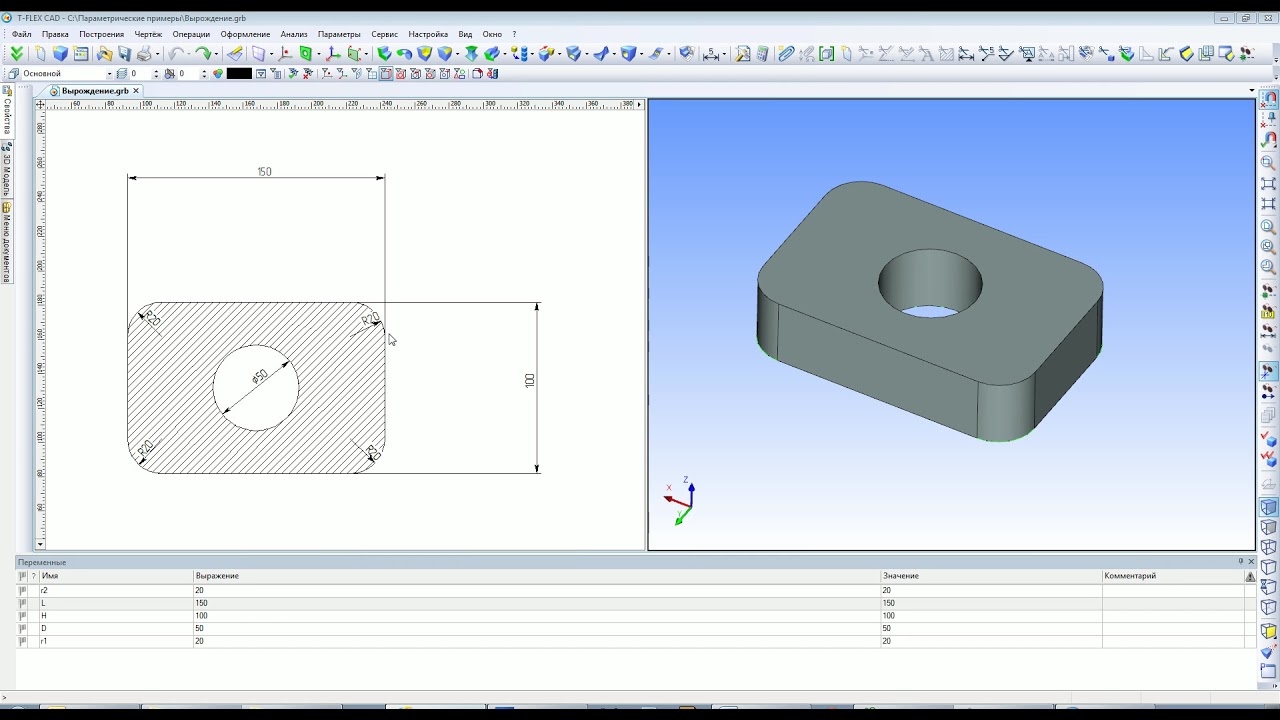

Возможность вырождения элементов - 2

«Вырождение» касается не только параметров модели, но и элементов оформления. На представленном примере все элементы сами убираются при вырождении и сами восстанавливаются при необходимости – это обеспечивает параметрическая модель T-FLEX CAD. «Вырождение» параметров работает как в 2D, так и в 3D.

Возможность вырождения элементов

«Вырождение» касается не только параметров модели, но и элементов оформления. На представленном примере все элементы сами убираются при вырождении и сами восстанавливаются при необходимости – это обеспечивает параметрическая модель T-FLEX CAD. «Вырождение» параметров работает как в 2D, так и в 3D.

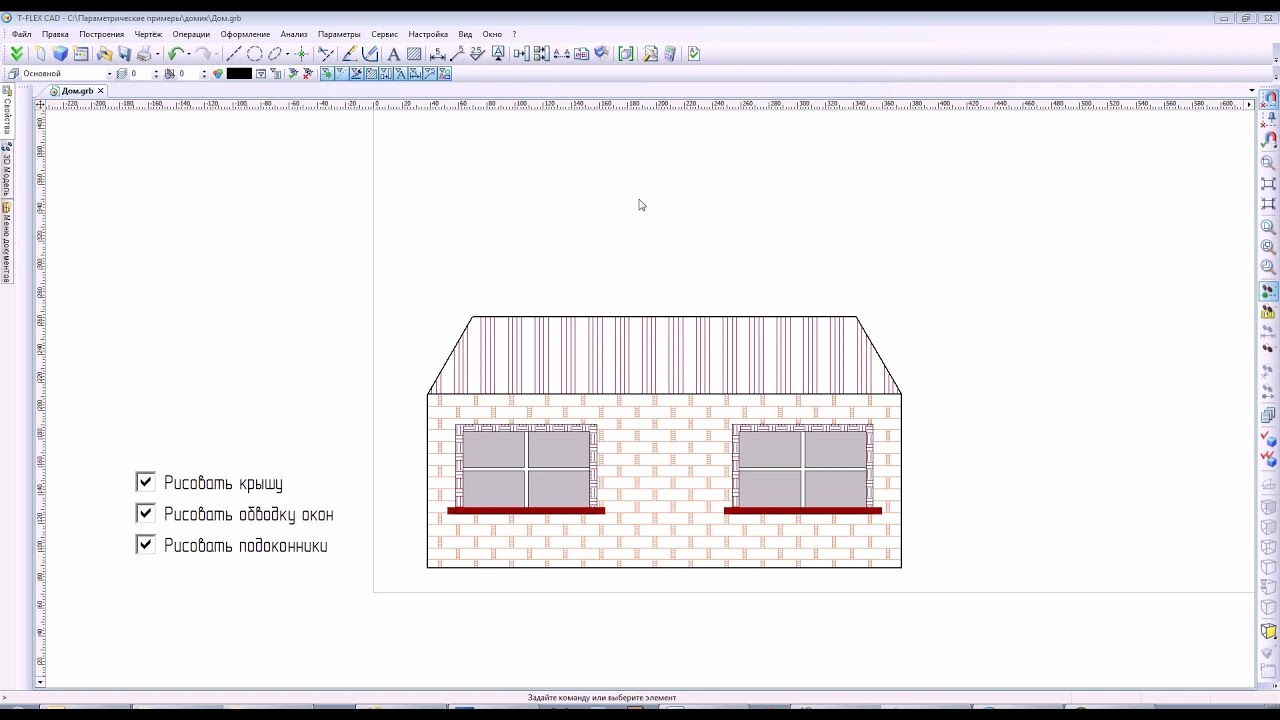

Управление видимостью с помощью переменных

В T-FLEX CAD возможно управление слоями чертежа (модели) и уровнями видимости любых элементов. Простейший пример не из машиностроения, красиво демонстрирует параметрическое управление уровнями видимости элементов и слоями чертежа.

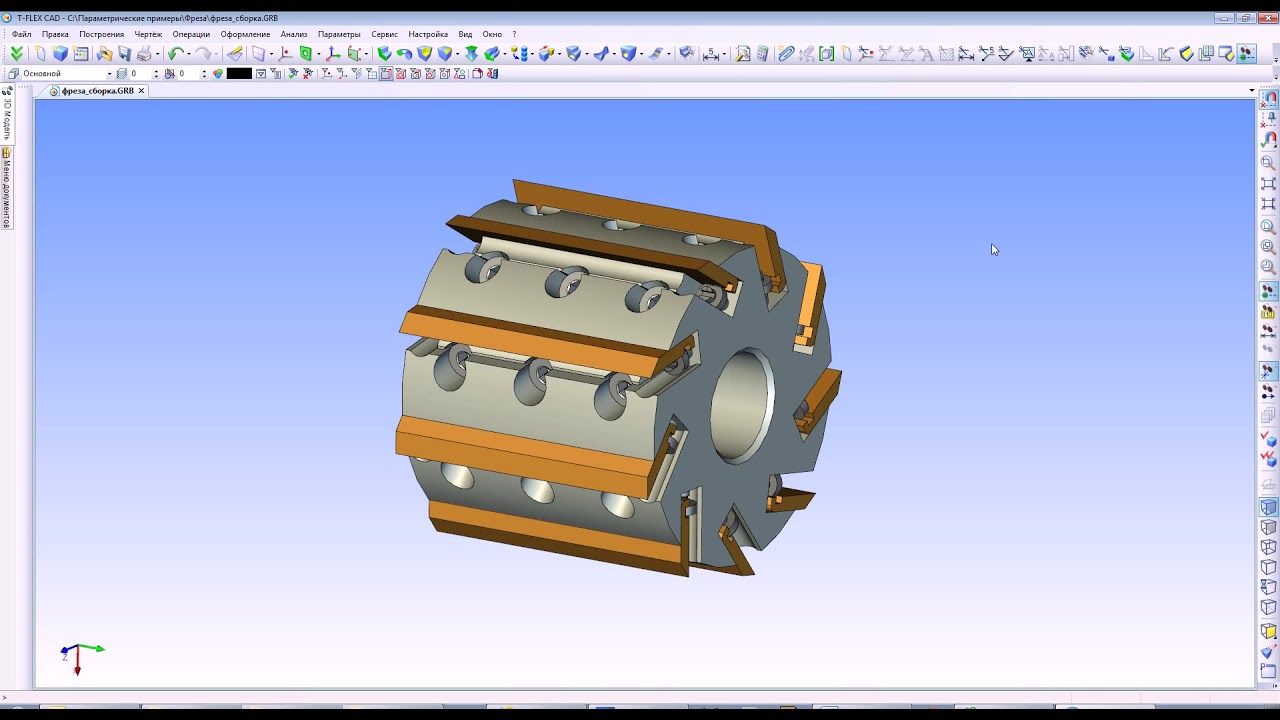

Пример параметрической фрезы

Еще один пример демонстрирует параметрическое изменение 3D фрезы.

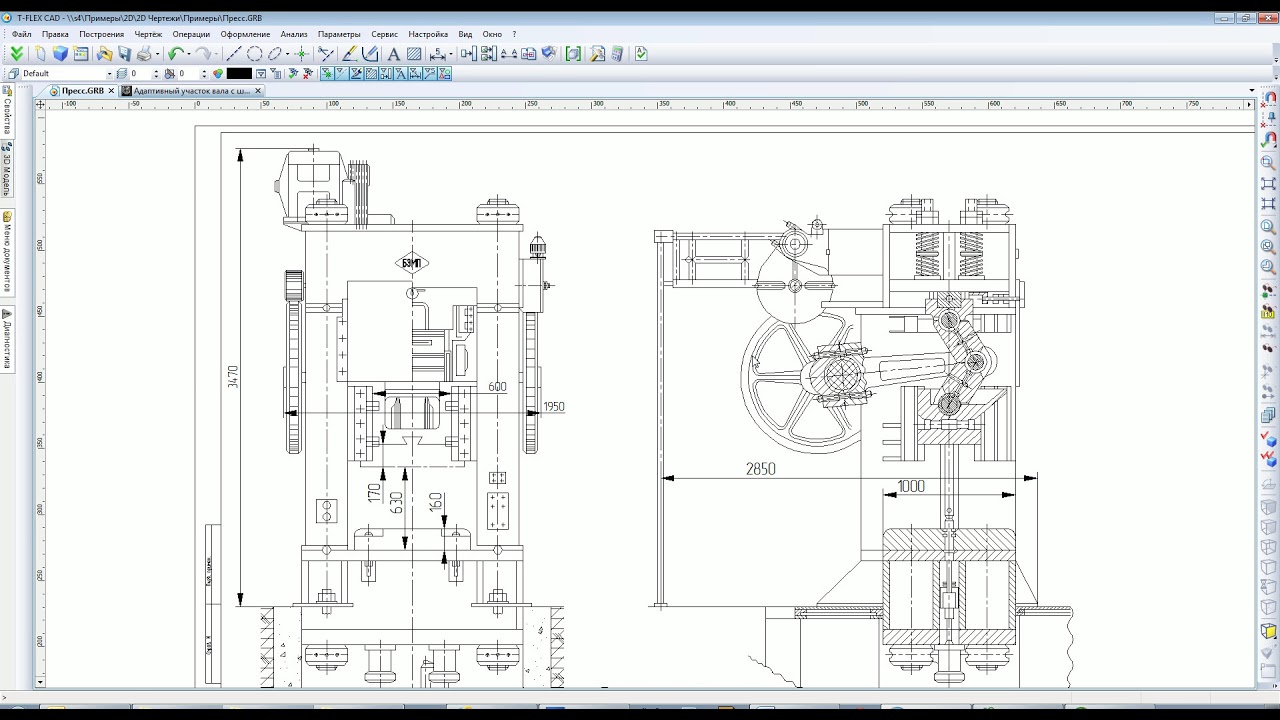

Ассоциативные чертежи

Пример параметрического сборочного чертежа с достаточно сложной геометрией показывает, что геометрические параметры могут быть завязаны от любых других параметров, например, от номинального усилия пресса. Изменение усилия пресса приводит к автоматическому пересчету зависимостей геометрических параметров, отбору недостающих параметров из БД и получению нового варианта сборочного чертежа пресса.

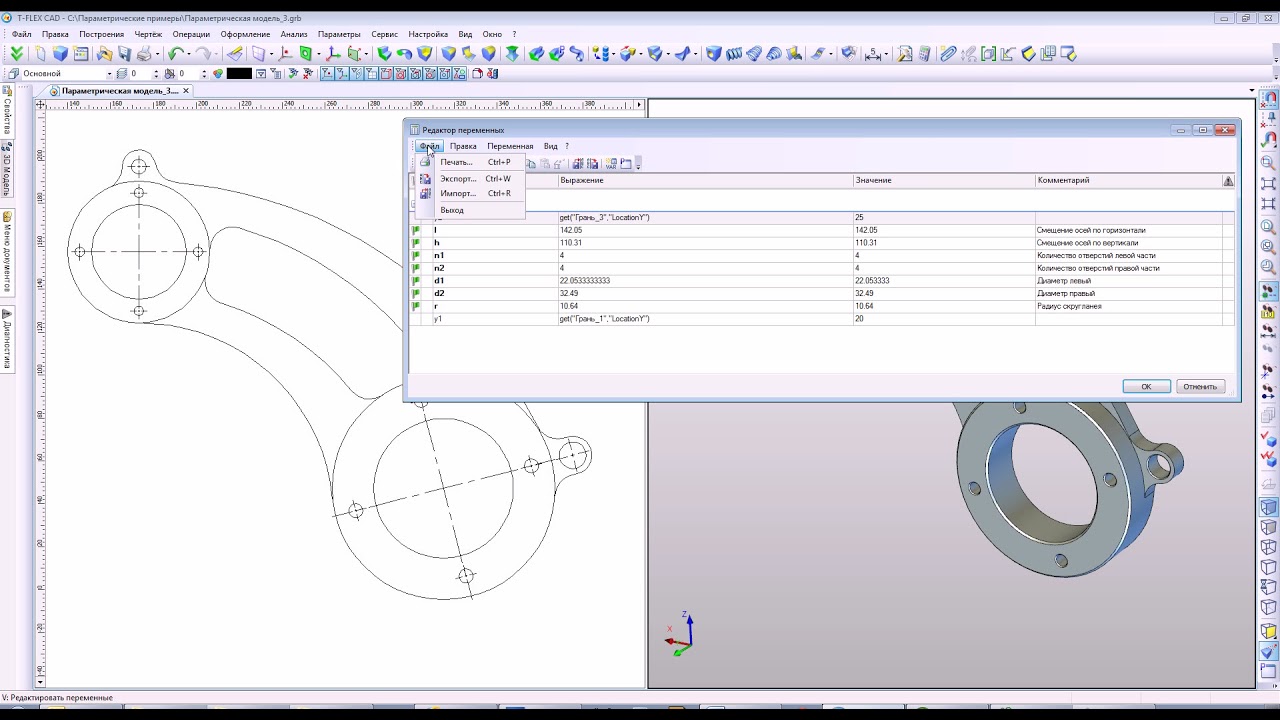

Редактор переменных

В редакторе переменных можно сразу изменить любое количество параметров модели. В редакторе переменных можно использовать формульные зависимости, множество разнообразных функций (математических, тригонометрических, отбора из БД, геометрических, условного выбора…). Действия в редакторе переменных могут производиться как над числовыми параметрами, так и над тестовыми параметрами.

Использование внешних зависимостей

Пример демонстрирует, что в уже показанную ранее модель можно загрузить рассчитанные не в системе T-FLEX CAD значения параметров через файл простого формата, а система T-FLEX CAD перестроит параметрическую модель.

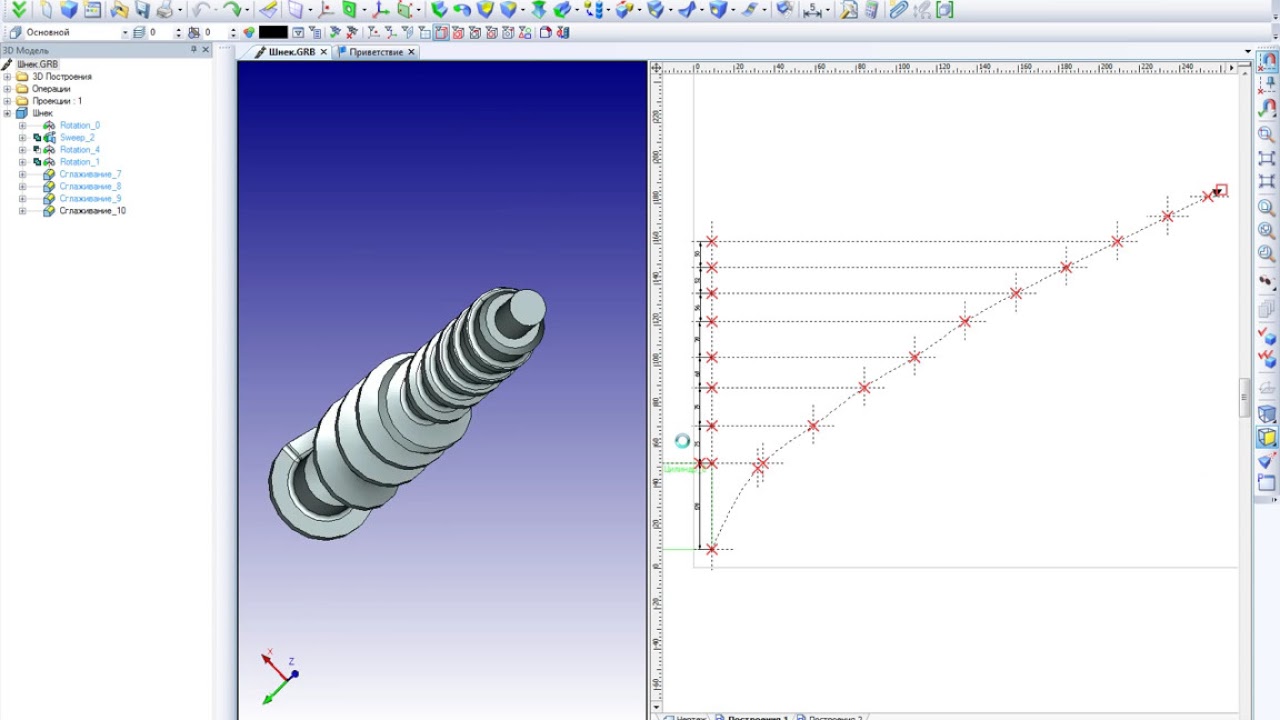

Графические зависимости и вычисляемые параметры

Геометрические параметры самой модели могут участвовать в параметрическом пересчете модели и задавать значения других параметров модели. Пример шнека с геометрически изменяемым шагом показывает, что шаг винта задан с помощью 2D сплайна. Изменение геометрии сплайна приводит к автоматическому изменению шага 3D модели шнека.

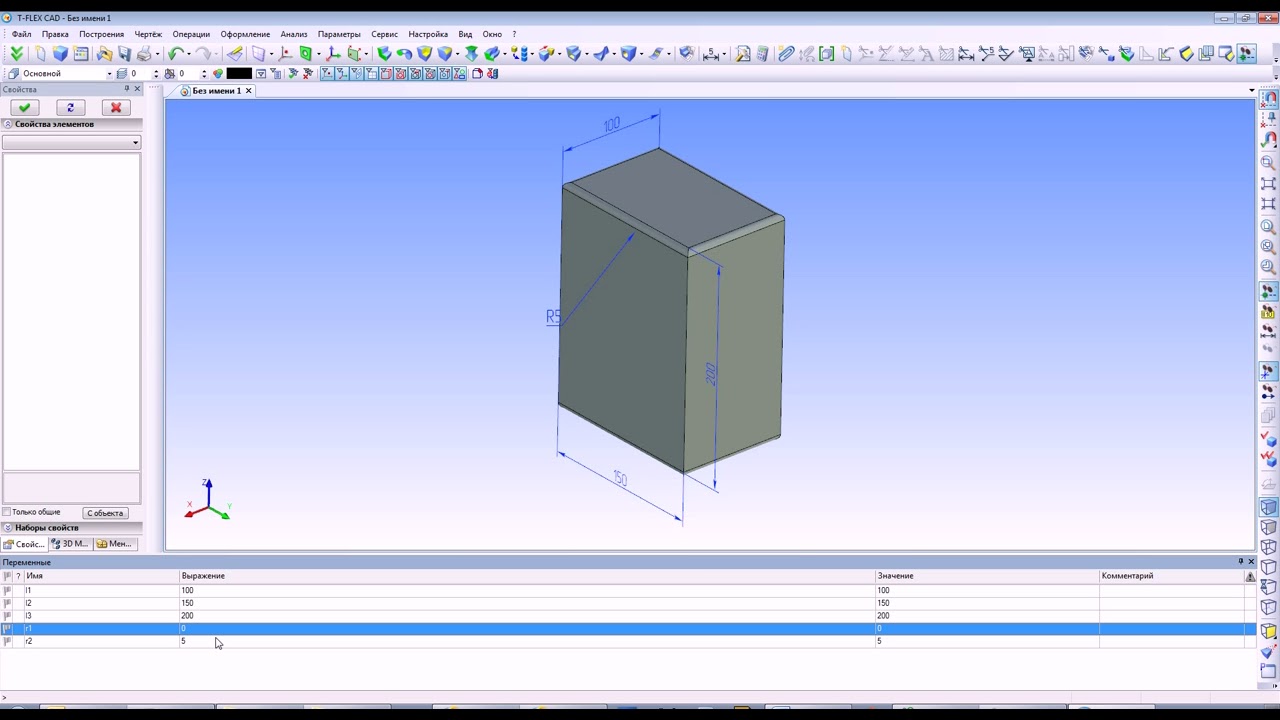

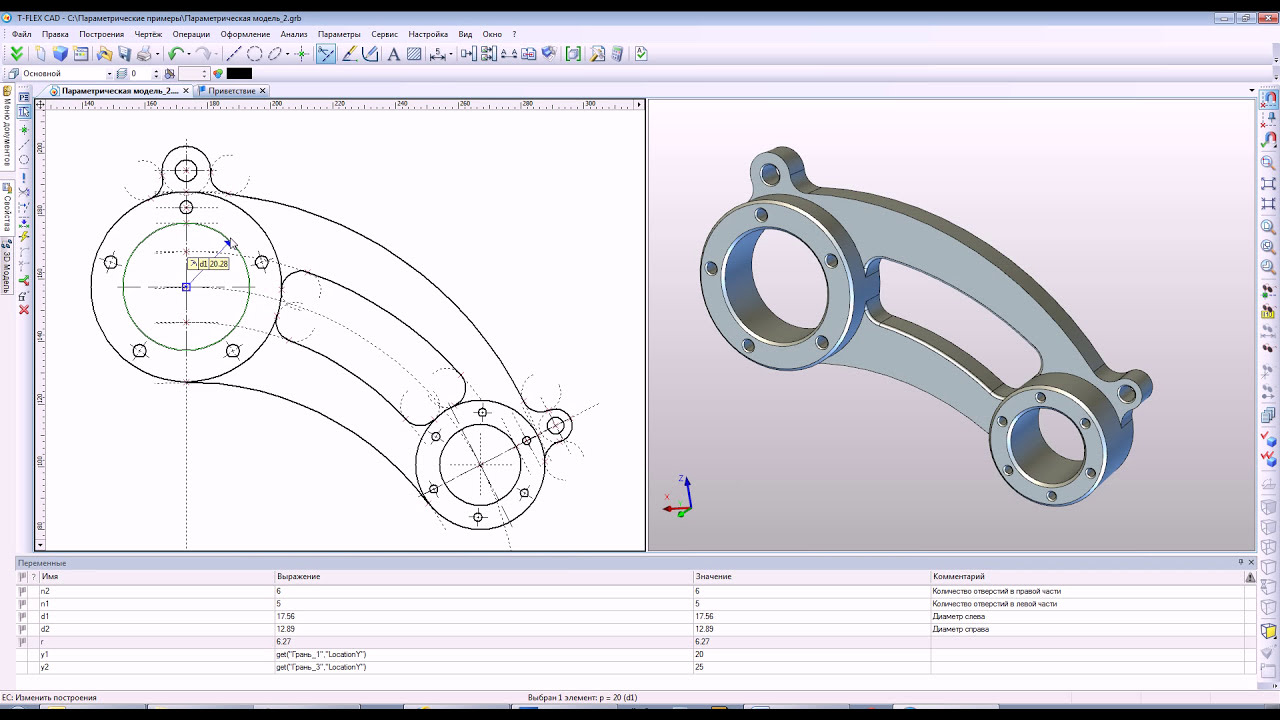

Переменные - произвольные зависимости

С помощью произвольных формульных зависимостей с использованием арифметических действий, скобок, богатого набора математических и других функций, а также условных выражений. Пример показывает, что любой параметр модели может быть задан с помощью переменной. В T-FLEX CAD очень просто можно связать любые геометрические параметры (и не только) между собой в добавление к уже заданным геометрическим зависимостям.

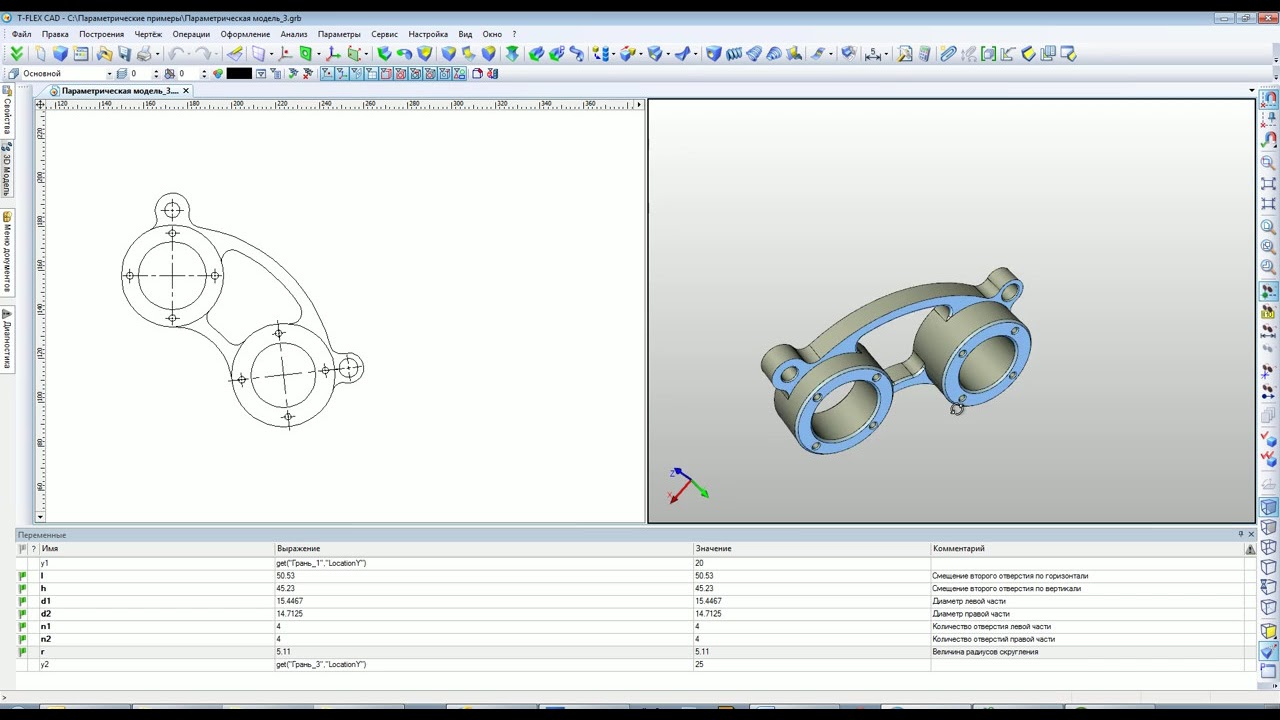

Команда "Отношения"

С помощью специальной команды «Отношения», которая показывает ранее установленные пользователем отношения между элементами параметрической модели T-FLEX CAD. Задавая значения параметров можно изменять параметрическую модель. Графические объекты – маркеры, показывающие отношения между элементами можно оставить на экране с тем, чтобы можно было отслеживать их изменения в «прозрачном режиме».

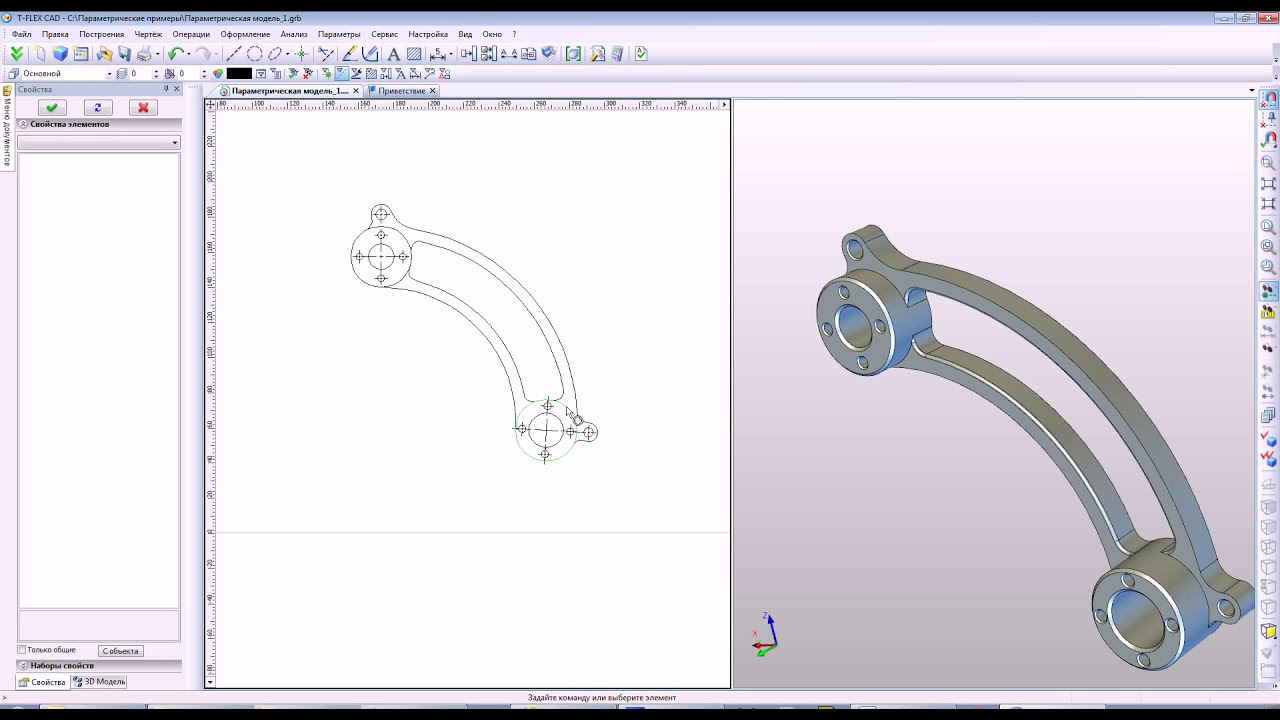

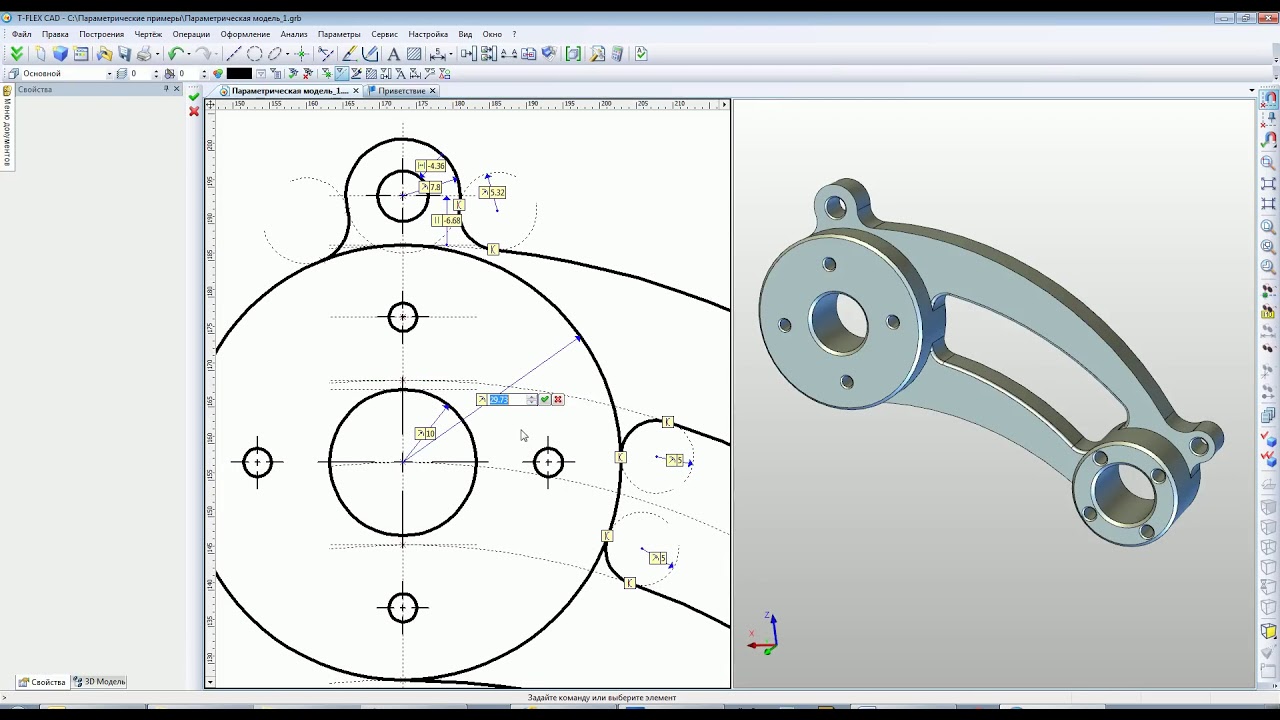

Управление параметрической моделью с помощью мыши

Перемещение линий позволяет видеть в динамике, как изменяется модель. В любой момент в активном окне задания параметра линии можно задать точное значение параметра. Пример демонстрирует, как легко и удобно можно изменять геометрию модели в T-FLEX CAD просто с помощью мыши.

При этом сохраняются все зависимости в модели, которые заложил сам конструктор, а не «придумала» сама система. Необходимо отметить, что для параметрического изменения не требуется проставлять ни один размер. В окончании примера демонстрируется как можно легко переопределять параметрические зависимости между элементами параметрической модели в T-FLEX CAD.

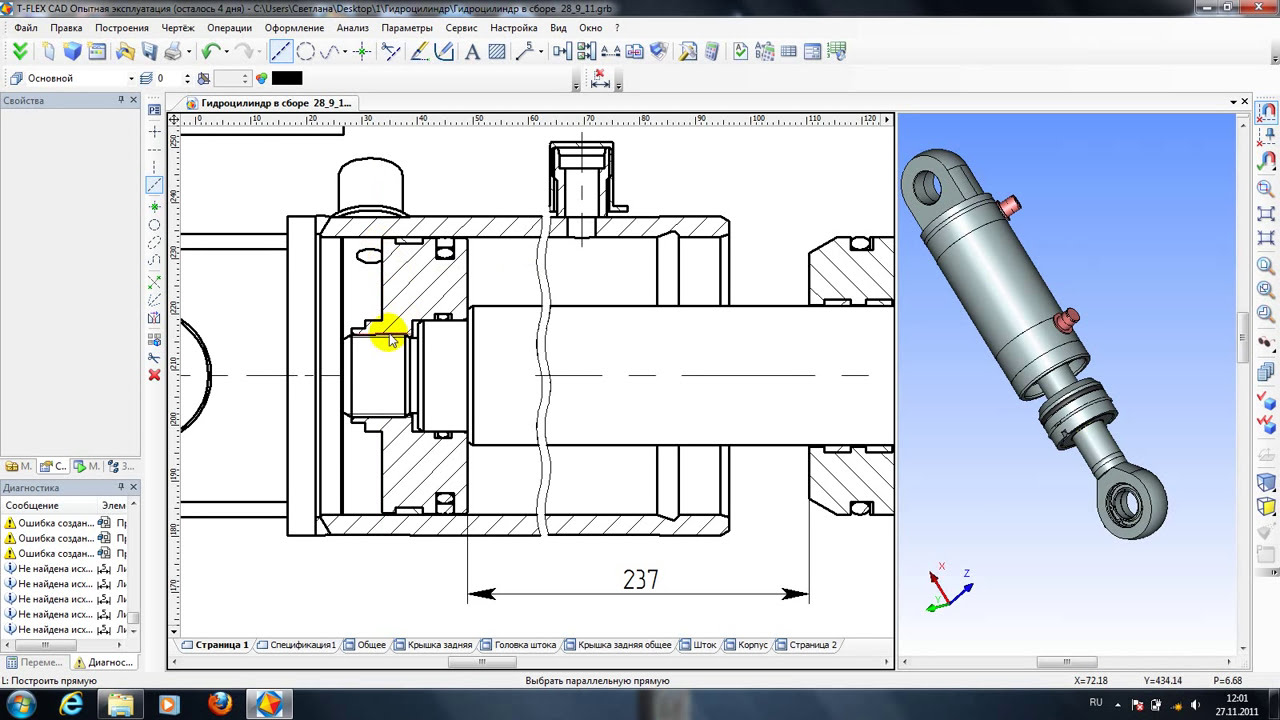

Параметрический гидроцилиндр

Автор: Ефимова Светлана Николаевна
Предприятие: ОАО "Елецгидроагрегат"
Продукты T-FLEX, применявшиеся при проектировании: T-FLEX CAD 3D

Проект-победитель конкурса проектов "Эксперт"

Основными задачами, которые ставились при выполнении этого проекта являлись оптимальная унификация конструкции деталей и гидроцилиндра в целом, сокращение трудоемкости и себестоимости проектирования гидроцилиндров, а так же автоматизация оформления конструкторской документации.

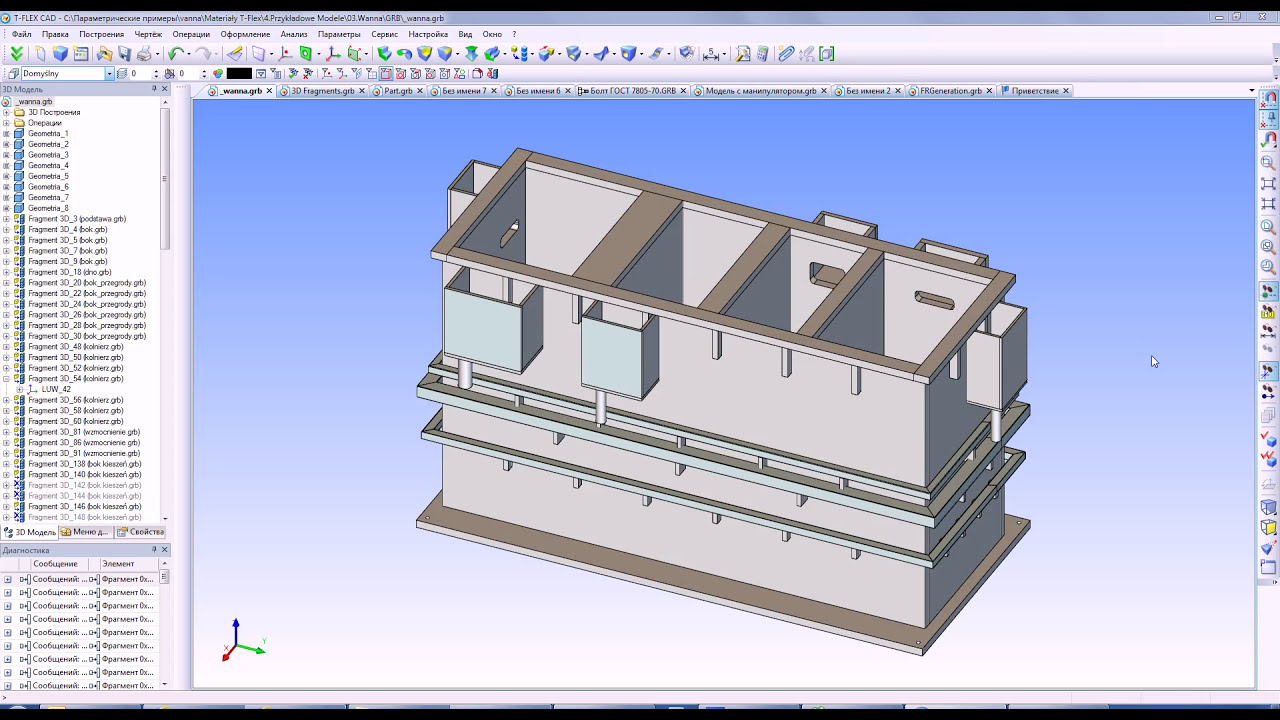

Параметрическая ванна

Пример параметрической «ванны» или очистного сооружения разработан на одном из польских предприятий. Вся номенклатура таких «ванн» была заложена в одной параметрической модели T-FLEX CAD! В результате данное предприятие получает необходимую документацию на любое заказанное изделие для своего производства за считанные минуты. Конструктор просто задает необходимые элементы конструкции и их параметры, а T-FLEX CAD пересчитывает параметрическую модель и получает готовое изделие. Великолепное применение параметрических возможностей системы T-FLEX CAD! Браво, наши польские друзья!

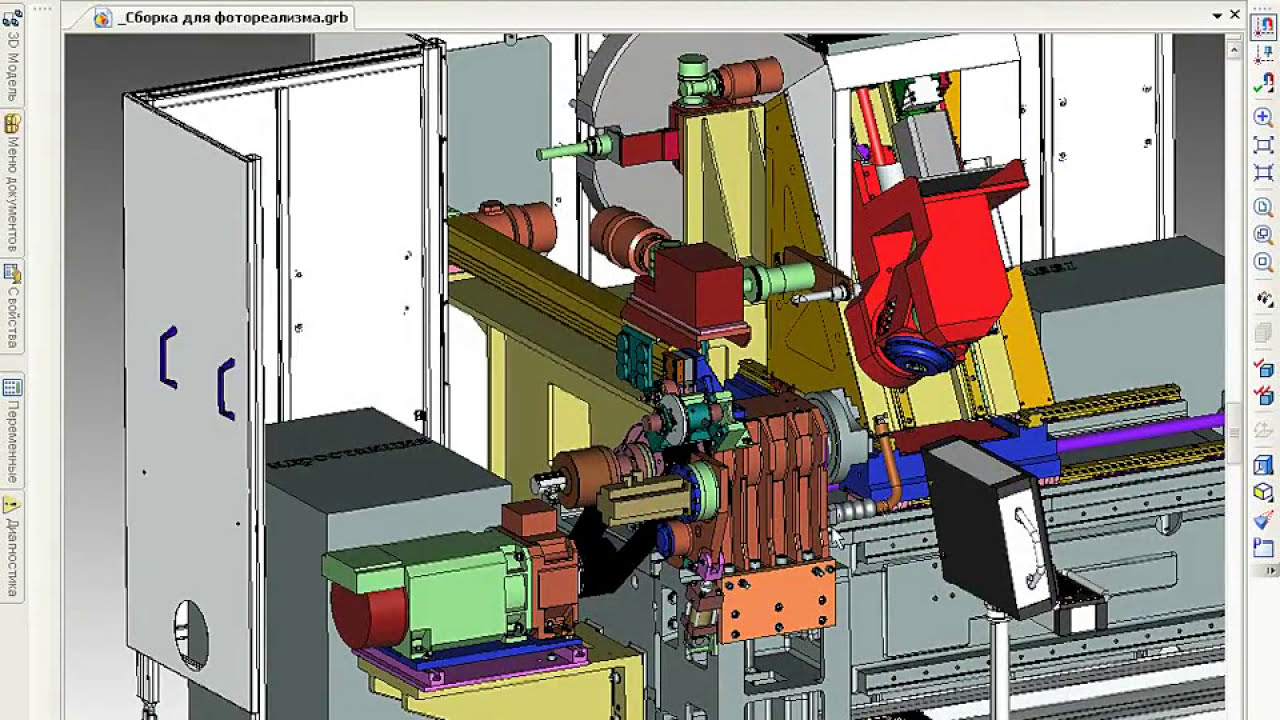

Работа с большими сборками

В целях оптимизации работы со сборочными моделями в системе T-FLEX CAD предусмотрены специальные средства управления большими сборками. Они позволяют проводить работу только с теми узлами сборки, которые этого требуют, экономить в целом количество использованной оперативной памяти, облегчить вращение 3D-сцены при большом её насыщении объектами.

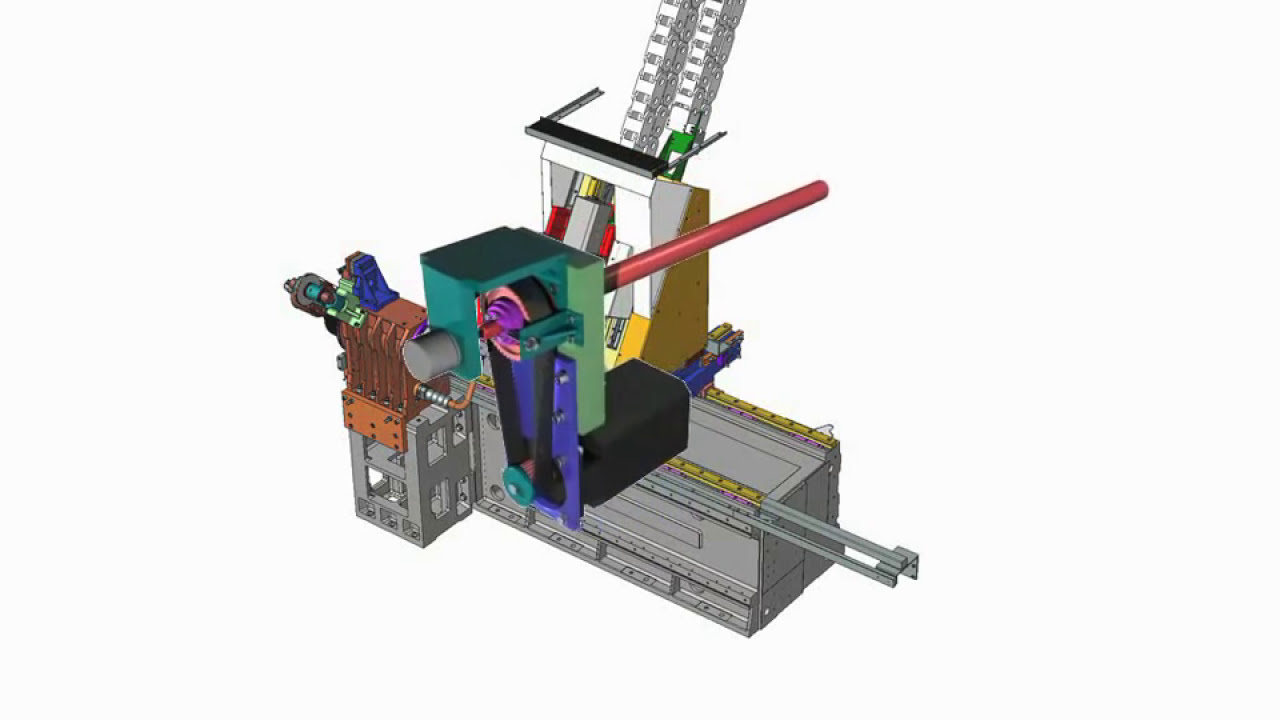

Примеры сборок - Станок

Токарно-фрезерный обрабатывающий центр 1П730 полностью разработанный в T-FLEX CAD.

Параметрическая модель теплообменника

Параметрическая модель теплообменника  позволяет выпускать практически готовую документацию на новый вид теплообменника по заявке Заказчика. Заявка выполнена тоже в системе T-FLEX CAD.
При Заказчике вносятся требования к проектируемому теплообменнику, все данные сохраняются в базу данных, с которой связаны параметрические модели чертежей всех элементов теплообменника. После сохранения требований Заказчика в базу данных необходимо открыть соответствующие чертежи и вызвать стандартный пересчет параметрической модели в T-FLEX CAD. Внутри чертежей теплообменника помимо расчета геометрии, также введены расчеты по теплообмену, расчету витков трубок теплообмена и т.д. В результате пересчета параметрической модели получаются практически готовые чертежи на требуемую конструкцию теплообменника.

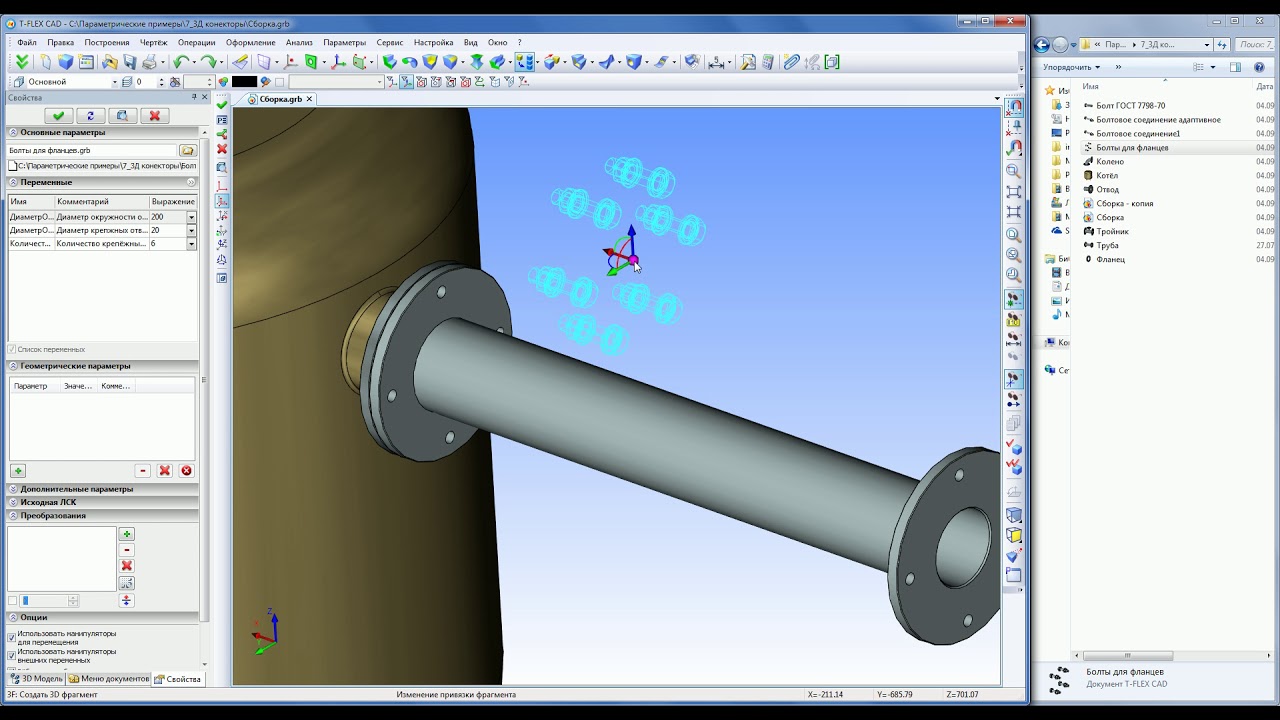

Использование коннекторов – Трубопроводы

Данный пример демонстрирует использование коннекторов при 3D моделировании сборок. 3D элементы трубопроводов соединяются между собой через механизм коннекторов, который автоматически синхронизирует не только геометрические параметры фланцев, но и количество отверстий для крепления. Специально созданный адаптивный фрагмент крепежного соединения, также содержащий коннекторы, позволяет в одно действие получить закрепление фланцев между собой.

Эскизирование и оформление чертежей

Рассматриваются функциональные возможности инструментов T-FLEX CAD для удобного и быстрого 2D-черчения

T-FLEX CAD 12
