Вызов команды:

Пиктограмма

Лента

Спецификации → Настройки → Разделы спецификации

Клавиатура

Текстовое меню

<BG>

Сервис > Отчёты/Спецификации > Разделы



Команда предназначена для создания/редактирования списка разделов спецификации. По умолчанию структура разделов хранится в файле базы данных "Разделы спецификации.mdb". Задать/изменить имя и путь базы данных по разделам можно в команде "SO - Установки|Спецификация". Данный список разделов соответствует ГОСТу 2.106-96, но при необходимости может корректироваться пользователем.

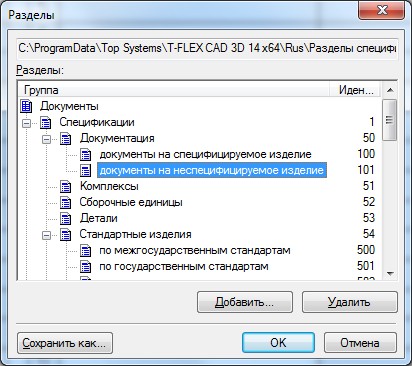

После вызова команды на экране появляется окно "Разделы".

Верхняя строка отображает установленные имя и путь файла базы данных по разделам.

Каждому элементу дерева разделов поставлен в соответствие идентификатор (число), который обеспечивает связь файла базы данных разделов и файла базы данных спецификации текущего документа.

Наличие двух элементов с одинаковым значением идентификатора не допускается.

Элементы дерева, слева от имени которых стоит значок "+", содержат вложенные элементы. Для раскрытия подуровней элемента укажите курсором мыши на значок "+" и нажмите левую кнопку мыши.

Для изменения структуры дерева разделов предназначены графические кнопки "Добавить", "Удалить". Для ввода нового раздела выберите элемент дерева, в который вы хотите добавить раздел, и нажмите кнопку "Добавить". После этого необходимо ввести название раздела и значение идентификатора (система предлагает возможное значение идентификатора по умолчанию). Для удаления раздела выберите соответствующий элемент и нажмите кнопку "Удалить".



При необходимости вы можете сохранить базу данных разделов спецификации в файл с другим именем. Для этого воспользуйтесь кнопкой "Сохранить как".
