Простановка позиции

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

Спецификации → Позиции → Проставить позиции

Клавиатура

Текстовое меню

<BL>

Сервис > Отчёты/Спецификации > Проставить позиции



Команда предназначена для нанесения позиций сборочного чертежа.

После вызова команды в автоменю находятся три опции:

clip8174        <W>        Показать окно выбора элемента структуры изделия

clip8175        <A>        Обозначить все позиции

clip8176        <Esc>        Выйти из команды.

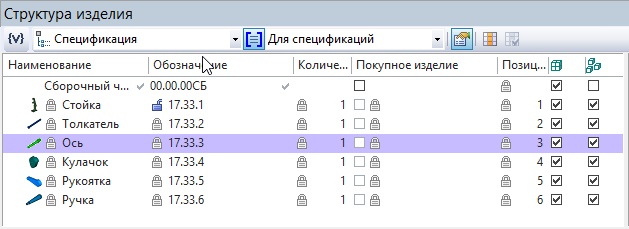

Если пиктограмма clip8177 находится в нажатом состоянии, то на экране появляется окно "Структура изделия".

clip8178



Существует два способа простановки позиций после вызова команды:

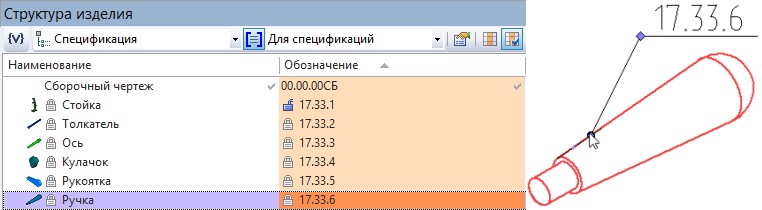

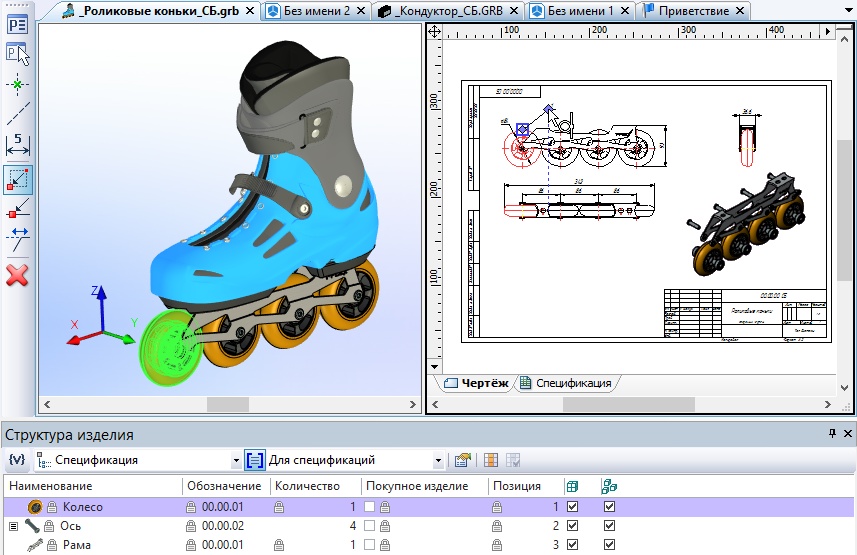

1)Нужно выбрать запись в окне Структура изделия. Появится полка надписи, относящаяся к этой записи. Соответствующий ей фрагмент подсвечивается в 2D и в 3D окне. Затем нужно выбрать точки привязки полки надписи в одном из окон.

Номер позиции выбранной записи заносится в поле Текст в окне Свойства автоматически.

Подробное описание создания надписи можно найти в разделе "Надписи".

Параметры «По умолчанию» для обычных надписей, позиций структуры изделия и обозначения линий гиба хранятся в системе раздельно.

clip8179

2) Во втором случае необходимо выбрать объект на чертеже. Появится полка надписи, которая соответствует записи об этом объекте, для неё нужно указать расположение. В данном случае отображение окна структуры изделия не является обязательным.

Команда Проставить позиции обеспечивает связь между записью структуры изделия и проставленной на чертёж надписью позиции (полкой надписи).

Это значит, что при любых изменениях сборочного чертежа или состава структуры изделия, которые приводят к изменению номеров позиций, позиции, проставленные на сборочном чертеже, будут изменяться автоматически, при обновлении. Обновить позиции можно с помощью следующих команд:

<B><R><P>   Обновить позиции. Данную команду удобно применять при изменениях условий сортировки или других действий, которые приводят к изменению номеров позиций в спецификации. В этом случае достаточно воспользоваться данной командой, в результате позиции на сборочном чертеже обновятся и отрисуются с соответствующими номерами.

<B><R><A>   Обновить всё. Эту команду удобно применять при изменении сборочного чертежа, если вставляются или удаляются фрагменты. В этом случае, при вызове данной команды происходит обновление, как структуры изделия, так и проставленных на сборочном чертеже позиций.



Автоматическая расстановка позиций

Опция "Обозначить все позиции" предназначена для множественной простановки позиций на чертеже.

В автоменю команды доступны следующие опции:

<G>

Групповое выравнивание полок

<N>

Выноска нулевой длины

<*>

Выбрать все элементы

<C>

Отменить выбор всех элементов

Опция Групповое выравнивание полок позволяет выровнять выноски после их создания.

Если включена опция Выноска нулевой длины , то будут созданы выноски без стрелок. Номера позиций будут привязаны к центру связанного с записью в структуре изделия объекта.

Опция Выбрать все элементы позволяет выбрать все сразу все записи структуры изделия и создать для них полки надписей.

Если для объекта создано несколько проекций, то полки надписей создаются для каждой из них.

Для отмены выбора всех записей используется опция Отменить выбор всех элементов .

После выбора всех опций нажмите .

Выноски нулевой длины будут созданы сразу.

Если включена опция Групповое выравнивание полок , то выбранные позиции начнут динамически перемещаться за курсором, а в автоменю появятся дополнительные опции.

       <Tab>        По горизонтали

       <Tab>        По вертикали

       <Z>        Изменить направление полки

       <D>        Сменить положение дополнительных полок

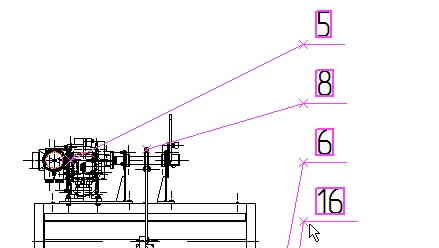

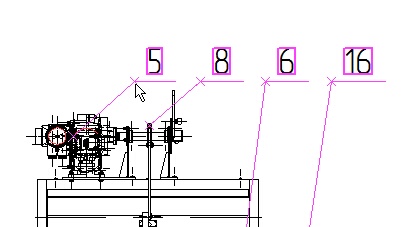

Опции позволяют изменить направление создаваемого ряда надписей – горизонтальное или вертикальное.

clip2716 clip2717

Опция изменяет направление полок всех создаваемых надписей.

При автоматической простановке позиций положения стрелок надписей выбираются в середине охватывающего прямоугольника для каждого 2D фрагмента или по серединам выбранных линий проекций 3D фрагментов.

Все создаваемые надписи перемещаются за курсором мыши. Зафиксировать их положение можно нажатием Левый клик Текст.

По умолчанию полки надписей используют параметры обычных надписей кроме типа окончания стрелки (используется точка) и приоритета (используется 127). В случае, если выбранному фрагменту соответствуют несколько позиций спецификации, формируется надпись с несколькими полками. Положение дополнительных полок можно изменить с помощью опции <D>  "Сменить положение дополнительных полок". Созданные надписи-позиции могут быть отредактированы.



Выбор произвольной ячейки структуры изделия

Существует возможность вывести на полку надписи содержимое произвольной ячейки структуры изделия. Для этого используется опция "Выбрать колонку для связи с надписью".

После вызова опции система ожидает выбора колонки структуры изделия. После нажатия Левый клик Текст выбранная колонка подсветится и включится режим "Использовать выбранную колонку для связи с надписью". Следующим шагом надо выбрать строку структуры изделия и содержимое соответствующей ячейки будет выведено на полку надписи.



Выбранная колонка запоминается. Вы можете отключить опцию (подсветка столбца пропадет) и продолжить простановку позиций обычным способом, а при необходимости снова включить связь с выбранным столбцом. Тогда следующая надпись будет связана с выбранной ячейкой этого столбца.



Дополнительные полки

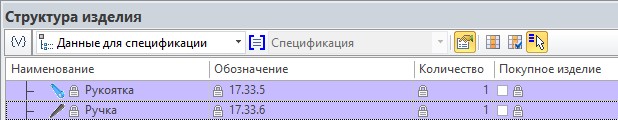

Для того чтобы создать сразу несколько полок надписей нужно выбрать опцию . После этого нужно выбрать те записи структуры изделия, позиции которых будут добавлены в надпись.

Вы можете добавить полки для уже существующей надписи чертежа для простановки дополнительных позиций. Для этого укажите курсором мыши на полку надписи, нажмите и выберите пункт Изменить в появившемся автоменю.

После этого выберите запись в окне структуры изделия, в окне свойств перейдите на закладку "Дополнительные полки" и с помощью кнопки добавьте новую полку.

clip5760

Изменить порядок следования полок надписи можно с помощью кнопок и . Удалить полку позволяет кнопка .

Для изменения позиции на уже существующей полке выберите её и укажите другую запись в окне структуры изделия.

Список дополнительных полок включает и основную полку надписи. Её удалять нельзя.

Символы “{{ }}” означают, что надпись связана со структурой изделия и обновляется в соответствии с ней. Если удалить эти символы, то связь разорвётся.



Прозрачный вызов команды простановки позиции

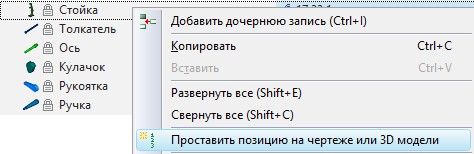

Команда Проставить позицию на чертеже или 3D модели доступна для вызова в контекстном меню для выбранной в структуре изделия записи.

Кроме того, команда автоматически запускается при перетаскивании записи из окна Структура изделия в рабочее окно документа (использование механизма Drag’n’Drop). Выберите запись в структуре изделия и переместите курсор мыши с нажатой в 2D или в 3D окно - запустится команда создания надписи с номером позиции выбранной записи.
