Рабочая плоскость, параллельная плоскости, со смещением

Return to chapter overview



Последовательность выбора опций после вызова команды "3W":

1. Выберите исходную плоскость

       <2>         - существующую рабочую плоскость

Выбор возможен в 2D или в 3D окне.

2. Задайте значение смещения в параметрах команды или в окне свойств.

3. Опция (<O>) позволяет задать 3D точки, проекции которых на создаваемую рабочую плоскость будут определять положение и ориентацию осей системы координат рабочей плоскости (необязательное действие).

       <1>        Выбрать точку, задающую начало координат РП.

       <3>        Выбрать точку направления оси Х РП.

       <F>        Отменить выбор назначения системы координат.

4. Подтвердить создание рабочей плоскости - опция (<Y>).

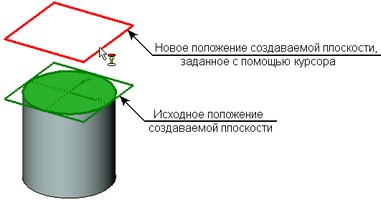

Результатом описанных действий будет создание рабочей плоскости, расположенной параллельно исходной на заданном расстоянии  по нормали к ней. Созданной рабочей плоскости ставится в соответствие отдельная страница чертежа.





Создать рабочую плоскость на основе грани тела можно и другим способом. Когда система находится в режиме ожидания команды, подведите курсор к необходимой грани (при этом она подсветится) и нажмите Правый клик Текст. При выборе из появившегося меню пункта "Чертить на грани" система создаст рабочую плоскость на основе указанной грани и перейдёт в режим работы на активной рабочей плоскости.
