Рабочие плоскости - плоскости, ориентированные определенным образом в трехмерном пространстве. Без создания рабочих плоскостей в T-FLEX CAD 3D невозможно построить трехмерную модель.

Для создания рабочих плоскостей предназначена команда "3W - Создать рабочую плоскость".

Для того чтобы рабочие плоскости визуально отобразились в 3D окне необходимо в параметрах каждой рабочей плоскости при создании или редактировании установить параметр "Показывать на 3D виде".

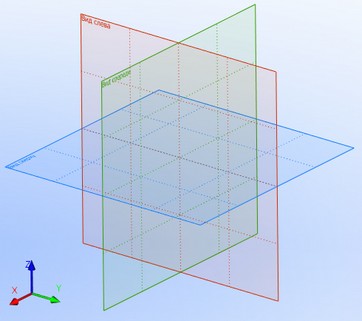

В 3D сцене рабочая плоскость отображается в виде полупрозрачного прямоугольника, определяющего видимые границы плоскости.





При некоторых способах создания рабочей плоскости вы можете задать в параметрах значение смещения по нормали к ней или угла поворота относительно указанного положения рабочей плоскости в пространстве.



В 3D окне могут быть созданы следующие рабочие плоскости:

- стандартные

- копия рабочей плоскости

- параллельная плоскости (грани) со смещением

- параллельная плоскости (грани), проходящая через 3D точку

- параллельная плоскости (грани), касательная к поверхности

- через три 3D точки

- через 3D точку и ребро

- через ребро (ось поверхности вращения) под углом к поверхности

- через ребро (ось поверхности вращения), касательная к грани (поверхности)

- через ребро (ось поверхности вращения) и 3D точку

- перпендикулярно ребру или пути

- касательная к грани



В 2D окне могут быть созданы следующие рабочие плоскости:

- стандартные

- дополнительные

- по 2D проекции

- по 3D системе координат
