Команда "3AT" - Создать резьбу

Navigation:  Основные операции 3D моделирования >

Команда "3AT" - Создать резьбу

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

3D Модель → Операции → Резьба

Клавиатура

Текстовое меню

<3AT>

Операции > Резьба



Данная операция позволяет создавать косметические резьбы на цилиндрических и конических гранях 3D модели. Косметической такая резьба называется потому, что при выполнении команды на выбранную грань накладывается текстура, изображающая резьбу с учетом заданных границ и значений шага и направления. В отличии от резьбы, созданной при помощи операции "3SR - Спираль", данная операция не создаёт сложной геометрической поверхности и не требует больших затрат времени при создании и пересчете модели. При создании 2D проекций система автоматически создаёт линии изображения соответствующие нанесённой резьбе. При оформлении чертежа размеры, привязанные к таким линия изображения, будут отображать условное обозначение резьбы.

Параметры стандартных резьб содержаться в специальной базе данных «Treads.mdb», которая лежит в папке Program. База состоит из нескольких таблиц, каждая из которых задаёт один стандарт на резьбу. Параметры резьбы (шаг, высота профиля, обозначение) могут рассчитываться автоматически по таблице базы данных или задаваться пользователем вручную для создания нестандартной резьбы. При необходимости база данных может быть дополнена пользователем.



Вызов команды доступен из контекстного меню при выбранной цилиндрической или конической грани (пункт "Создать|Резьба"). В этом случае при вызове команды несущая грань считается уже выбранной.



После вызова команды в автоменю доступны опции:

       <Y>        Закончить ввод.

       <P>        Задать параметры элемента

       <I>        Выбрать другой ближайший элемент.

       <X>        Выйти из команды.

       <F5>        Предварительный просмотр результата операции.

       <F>        Выбрать цилиндрическую грань.

       <A>        Тип задания начала резьбы.

       <D>        Тип задания конца резьбы.

       <R>        Отменить выбор всех граней.



Для создания операции необходимо выполнить следующую последовательность действий:

1. Указать несущую грань.

2. Задать параметры резьбы.

3. Задать границы начала и конца резьбы (необязательное действие).

4. Подтвердить создание операции.



Выбор несущей грани

Опция (<F>) по умолчанию активна после вызова команду. Для выбора доступны цилиндрические и конические грани. Допускается выбор нескольких граней одинакового типа и диаметра.

3at_1

После выбора грани на её поверхности отображается схематичное изображение резьбы в виде спирали, границы резьбы (по умолчанию резьба наносится на всю длину грани) и направление нарезки резьбы. Ребро грани, ближе к которому был расположен курсор мыши в момент выбора, задаёт начало резьбы (т.е. направление нарезки откладывается от него).



Параметры резьбы

Параметры операции отображаются в окне "Свойства". Также окно параметров можно вызвать при помощи опции автоменю (<P>). Параметры резьбы по умолчанию выбираются из базы данных на основе значения диаметра несущей грани. При одном и том же диаметре несущей грани параметры, подобранные системой для наружной и внутренней резьбы, будут разными. Для наружной резьбы диаметр несущей грани считается наружным диаметром, для внутренней резьбы – внутренним.



Задание отступов (границ) резьбы



По умолчанию резьба создаётся по всей длине выбранной грани. Для задания отступов можно использовать опции автоменю и окно "Свойства" или манипуляторы, которые на рисунке отображены жёлтым цветом. При наведении курсора на манипулятор его форма меняется на DRAG_THREAD_START для начальной границы резьбы или на DRAG_THREAD_END - для конечной. Перемещая мышь с нажатой левой кнопкой можно изменить положение границ резьбы. Численные значения отступов будут отображаться в окне "Свойства".

По умолчанию отступы задаются относительно начала и конца грани. При помощи опций автоменю можно изменить тип задания отступов.

3at_2

Для начальной границы резьбы используется опция , выпадающий список которой содержит пиктограммы:

       <A>        От начала грани. Отступ начала резьбы отсчитывается от начальной границы несущей грани. Начальной границей считается то ребро, ближе к которому был расположен курсор при выборе грани.

       <S>        От объекта. Отступ начала резьбы будет отсчитываться от выбранного дополнительно 3D объекта. Опции, предназначенные для выбора объектов разных типов, описаны ниже.



Для конечной границы резьбы используется опция , выпадающий список которой содержит пиктограммы:

       <D>        От конца грани. Отступ откладывается от конечного ребра несущей грани.

       <F>        От начала резьбы. Отступ откладывается от начальной границы резьбы, т.е. значение отступа определяет длину резьбы.

       <G>        От начала грани. Отступ откладывается от начального ребра несущей грани.

       <H>        От объекта. Отступ начала резьбы будет отсчитываться от выбранного дополнительно 3D объекта. Опции, предназначенные для выбора объектов разных типов, описаны ниже.



Если тип начала или конца резьбы задан "От объекта", то в автоменю становятся доступны дополнительные пиктограммы:

       <V>        Выбирать точки.

       <L>        Выбирать прямые.

       <U>        Выбирать плоскости.

Каждая из этих опций использует фильтры для определения набора типов допустимых для выбора объектов (см. раздел "Использование фильтров при создании 3D операций"). Т.е. для выбора доступны те объекты, на основе которых система может определить геометрию 3D точки, прямой  или плоскости.



Например, на болте резьба создаётся после создания фаски, поэтому начальная граница задаётся "От объекта". В качестве объекта может быть выбрана торцевая грань или принадлежащая этой грани 3D точка. Для конечной границы резьбы можно установить тип "От резьбы" и задать отступ точным значением длины резьбы.



Опция автоменю (<R>) производит отмену выбора несущей грани и объектов, задающих отступы.





Завершение создания операции

Подтвердить создание операции необходимо при помощи опции (<Y>).



Для редактирования созданной операции используется команда "3EAT - Изменить резьбу".





Отображение  резьб и резьбовых соединений на 2D проекциях



На 2D проекциях резьбовых тел по умолчанию автоматически проставляются линии обозначения резьбы. Наличие линий управляется свойствами проекции, закладка "Линии".

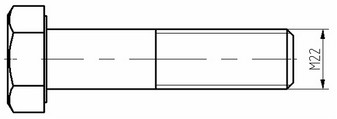

clip2004

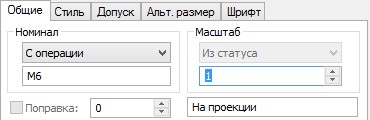

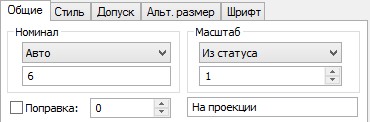

При простановке размеров по линиям резьбы автоматически проставляется обозначение резьбы. Для отмены этого режима (простановки обычного размера) необходимо в параметрах размера изменить значение параметра “Номинал” на “Авто” (по умолчанию у размеров по линиям резьбы стоит “С операции”).



Скрытые резьбы могут отображаться на 2D проекции пунктирными линиями при включении режима показа невидимых линий, а при создании сечения или разреза резьба изображается обычным способом. В этих случаях также возможно автоматическое нанесение обозначения резьбы при создании размеров по линиям резьбы.

clip2007        clip2008

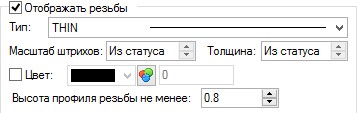

Если для проекции заданы маленькая толщина линий или крупный масштаб, то для отображения реального размера между линией проекции грани и линией, обозначающей резьбу, можно использовать параметр проекции "Высота профиля резьбы не менее" (закладка "Линии"). По умолчанию этот размер ограничен значением 0.8.



При построении разрезов резьбовых соединений в свойствах 2D проекции должен быть установлен флажок "Закрашивать очерк элемента" (описание приведено в команде "2D проекции"). Если флажок установлен, то изображение резьбового соединения строится корректно. В противном случае линии проекции болта и отверстия будут накладываться друг на друга (так как тела в резьбовом соединении имеют взаимное проникновение).

clip2009

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования операции используется команда "3EAT".



Смотри:Содержание , Команды T-FLEX CAD 3D в алфавитном порядке
