Команда "3SD" - Разделение |

|
Команда "3SD" - Разделение |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель → Расширенные → Разделение Сборка → Сборка → Разделение |
Клавиатура |
Текстовое меню |
<3SD> |
Операции > Состав модели > Разделить на тела |
Команда предназначена для разделения на отдельные компоненты объектов, объединяющих несколько тел. Например, тело, полученное в результате создания линейного или кругового массива (команды "3AL" и "3AR"), булевой операции (команда "3B"), после выполнения данной команды будет разделено на физические компоненты. Также команда может быть использована при работе с импортированной из другой системы моделью, которая состоит из нескольких тел. Полученные в результате выполнения команды тела могут быть использованы для создания других операций.
Доступные опции:
<Y> Закончить ввод.
<I> Выбрать другой ближайший элемент.
<X> Выйти из команды.
<F> Выбрать тело.
Вызов команды также возможен из контекстного меню, появляющегося при нажатии правой кнопки мыши при выбранной операции, в пункте "Создать|Разделение", при этом операция может выбраться в 3D окне или в дереве модели ( "3D модель").

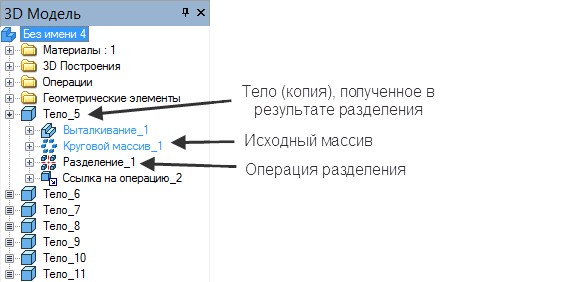

Разделение производится путём создания копий всех компонентов, составляющих исходную операцию. Именно эти копии и отображаются в 3D окне. В дереве 3D модели запись разделения выглядит следующим образом:

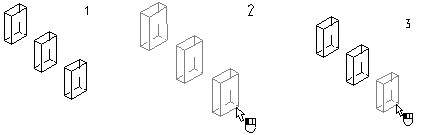

На рисунке 1, приведенном ниже, представлена модель, созданная с помощью линейного массива. Известно, что все тела (компоненты) массива изначально являются единым объектом модели. При подводе курсора к одному из элементов массива, подсвечивается весь массив целиком, что наглядно видно из рисунка 2. На рисунке 3 показана ситуация после выполнения разделения. В этом случае система позволят выбрать каждое тело по отдельности.
После выполнения данной команды в дереве модели появляются соответствующее количество тел, полученных из исходной операции.

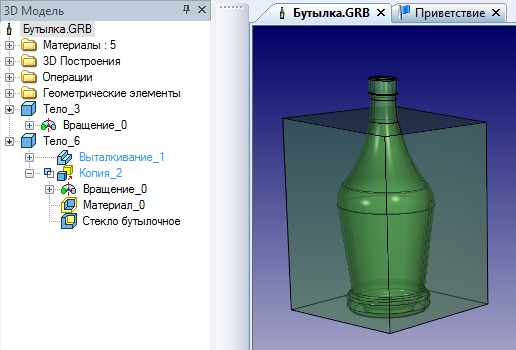

В приведённом примере показано решение задачи об объёме бутылки с помощью команд "Разделить" и "Измерить". В модели существуют операции: "Вращение_0" - тело бутылки, "Булева_3" - результат вычитания копии вращения из тела большего объема ("Выталкивание_1").
После выполнения операции "Разделение" в модели образуются три операции:

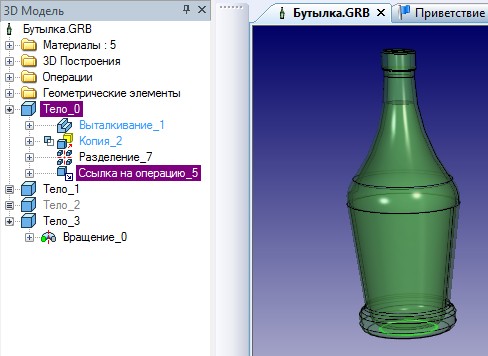

- внутренний объём бутылки
- объём выпуклости дна бутылки

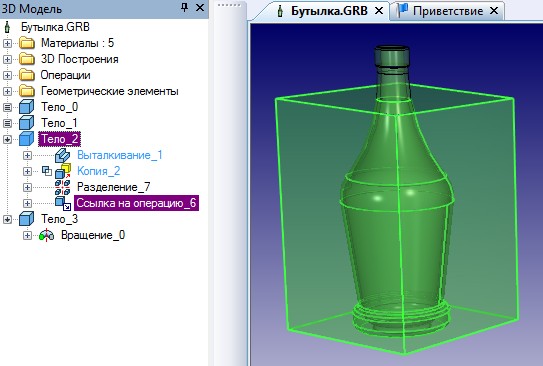

- разность между объёмом внешнего тела и внешним объёмом бутылки.

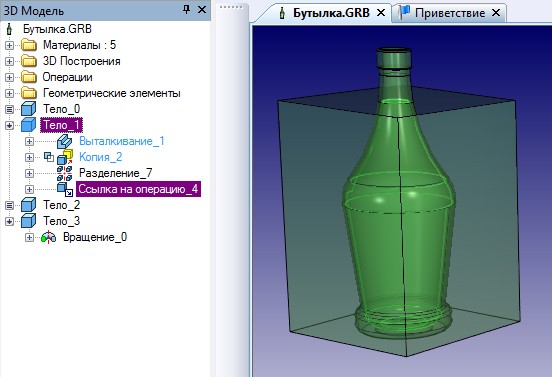

Измерив свойство "Volume" операции "Ссылка на операцию_4" можно получить значение внутреннего объёма исходного тела.
В диалоге параметров операции, вызываемом опцией
, можно задать общие параметры операции.
