Команда "3EB" - Изменить булеву операцию

Navigation:  »No topics above this level«

Команда "3EB" - Изменить булеву операцию

Return to chapter overview



Вызов команды:

Пиктограмма

Лента



Клавиатура

Текстовое меню

<3EB>

Правка > Операции > Булева операция



Команда предназначена для редактирования булевых операций.



Доступные опции:

       <Esc>        Отменить выбор.

       <A>        Выбрать все элементы.

       <Z>        Выбрать элемент по имени.

       <I>        Выбрать другой ближайший элемент

       <P>        Задать параметры элемента.

       <F4>        Редактировать элемент (при выборе данной опции вы сможете перезадать элементы, определяющие операцию - команда 3B).

       <Del>        Удалить элемент (группу элементов).

       <X>        Выйти из команды.

       <M>        Преобразование (вызов команды "3EG")



Вы выбрали один элемент для редактирования.

Элемент можно удалить, отредактировать его параметры (воспользовавшись либо окном диалога, либо системной панелью), выбрать другой ближайший элемент или приступить к редактированию (перезаданию).Перезадание элемента полностью совпадает с командой

При множественном выборе элементов вы можете удалить их. Отметим, что для множественного выбора может использоваться комбинация <Shift>Левый клик Текст (комбинация <Ctrl>Левый клик Текст отменяет выбор).

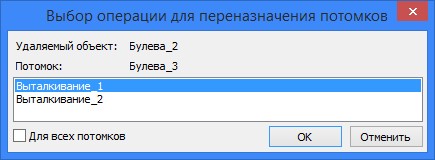

При удалении булевой операции, входящей в последовательность операций, созданных при выборе нескольких тел, на экране появится окно диалога:

Указав один из операндов вы исключите другой из них из выбранной при создании булевой операции последовательности тел.





Смотри: Содержание , Команды T-FLEX CAD 3D в алфавитном порядке
