Команда "3ZR" - Замена граней

Previous pageReturn to chapter overviewNext page

Вызов команды:

Пиктограмма

Лента

3D Модель → Специальные → Грани → Замена граней

Грани → Операции → Замена граней

Клавиатура

Текстовое меню

<3ZR>

Операции > Грани > Замена граней



Команда позволяет заменить геометрическую поверхность, лежащую в основе выбранной грани, другой геометрической поверхностью.

clip0055                             clip0056

Обычно при использовании команды попарно выбираются заменяемые грани и заменяющие поверхности (путём выбора элементов, в основе которых лежат эти поверхности). Поверхность, лежащая в основе заменяемой грани подменяется на заменяющую поверхность. В результате этого заменяемая грань изменяет свою форму в соответствии с формой заменяющей поверхности. Ограничивающие заменяемую грань смежные грани продлеваются или обрезаются до пересечения с заменяющей поверхностью. Если выбрано сразу несколько пар заменяемых граней и заменяющих поверхностей, эта процедура производится для каждой пары.

clip0057               clip0058

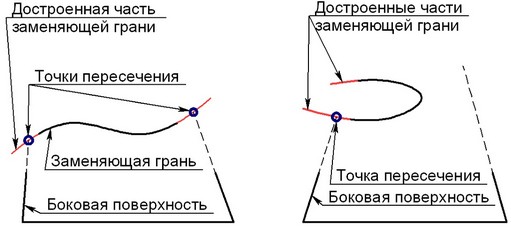

Возможно, что при продлении смежных граней, не будет найдено пересечений смежных граней с заменяющими поверхностями. Тогда выполнение команды закончится сообщением об ошибке.

clip0059

Команда будет выполнена                                 Команда не будет выполнена



Для создания операции необходимо выполнить следующий набор действий:

1. Выбрать наборы (пары) заменяемых и заменяющих граней.

2. Задать дополнительные параметры (необязательное действие).

3. Подтвердить создание операции.





Выбор заменяемых и заменяющих  граней

Есть возможность выбрать несколько пар заменяемых граней и заменяющих поверхностей.

Для выбора заменяемых граней используется опция:

       <F>        Выбор заменяемых граней

Заменяемая грань может принадлежать тонкостенному телу, но при этом она должна быть со всех сторон «окружена» смежными гранями.

Для выбора заменяющих поверхностей используется опция:

       <R>        Выбор заменяющих поверхностей

При выборе заменяющих граней есть возможность выбирать не только грани, но и рёбра, рабочие плоскости и 3D профили. Выбор рабочей плоскости и плоского 3D профиля аналогичен выбору плоской грани, занимающей соответствующее положение. Если выбран неплоский 3D профиль, для замены программа будет использовать поверхность, лежащую в его основе. Ребро может быть выбрано в том случае, если оно не прямое, но полностью лежит в определённой плоскости.

Также для входа в режим выбора заменяемой грани и заменяющей поверхности можно использовать окно свойств. Работа со списком «Грани» ведётся аналогично работе с другими подобными списками.



Кроме простого выбора заменяющих поверхностей есть возможность выбрать листовое тело. Для этого используется опция:

       <S>        Выбрать листовое тело

При использовании данной опции есть возможность выбирать листовые тела, грани и 3D профили.

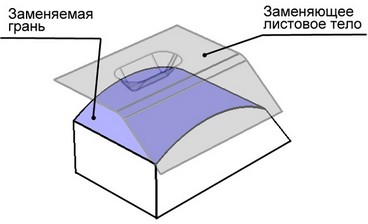

Заменяемые грани будут заменены одной или несколькими новыми гранями, повторяющими форму заменяющего листового тела.

clip0066           clip0067

Несмотря на то, что листовое тело может быть только одно, можно выбрать сразу несколько заменяемых граней.

clip0068                           clip0069

В случае использования листового тела, в заменяемых гранях не может быть отверстий, иначе команда не будет выполнена. Кроме этого, заменяющее листовое тело должно быть достаточно большим, чтобы при продлении смежных граней было найдено их пересечение с заменяющим листовым телом.

Для отмены выбора конкретной пары заменяемая грань-заменяющая поверхность можно использовать окно свойств и кнопку . А для отмены выбора всех граней можно использовать

       <X>        Отменить выбор всех граней

Выбор заменяющего листового тела можно отменить с помощью опции:

       <K>        Отмена выбора листового тела



Задание дополнительных параметров

Как уже было написано, в процессе выполнения операции «Замена граней» смежные грани увеличиваются или уменьшаются до пересечения с заменяющими поверхностями. Если таких пересечений существует два, то какое из них выберет программа? По умолчанию выбирается пересечение с той частью поверхности, нормаль которой указывает в направлении заменяемых граней.

Но бывают случаи, когда необходимо, чтобы программа выбрала второй из вариантов пересечений. Для этого используется параметр «Реверс», расположенный в нижней части окна свойств.



Если флажок включен, программа выберет пересечение с той частью заменяющей поверхности, нормаль которой направлена от заменяемой грани.

clip0074        clip0075         clip0076



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования созданной операции используется команда 3EZR.
