Команда "3ZX" - Отделение граней

Previous pageReturn to chapter overviewNext page

Вызов команды:

Пиктограмма

Лента

3D Модель → Специальные → Грани → Отделение граней

Грани → Операции → Отделение граней

Клавиатура

Текстовое меню

<3ZX>

Операции > Грани > Отделение граней



Данная команда позволяет исключить выбранные грани из уже существующего тела и создать на их основе новое тело. Получившиеся при этом пустоты в телах могут быть замкнуты одним из нескольких способов.

clip0046                                   clip0047

При выборе отделяемых граней, то есть тех граней, которые будут исключены из уже существующего тела, используется тот же механизм, что и в команде «3ZD - Удаление граней».  Отделяемые грани можно задать напрямую или косвенно.



Для создания операции необходимо выполнить следующий набор действий:

1. Выбрать отделяемые грани.

2. Указать методы обработки исходных и отделяемых граней (необязательное действие).

3. Подтвердить создание операции.



Выбор отделяемых граней

Для выбора отделяемых граней используется опция:

       <O>        Выбрать объекты

При использовании этой опции есть возможность указывать не только грани конкретные, которые будут отделены, но и рёбра с циклами, которые будут определять набор отделяемых граней. Все выбранные элементы автоматически попадают в список отделяемых граней.



Указание методов обработки исходных и отделяемых граней

В результате отделения граней от исходного тела, в исходном и результирующем телах могут образоваться пустоты, нарушающие замкнутый объём. Опции «Обработка исходных граней» и «Обработка отделяемых граней» позволяют выбрать метод обработки этих пустот. Набор методов для исходных и для отделяемых граней совпадает.



Следует отметить, что исходные грани и отделяемые грани либо обрабатываются («С затягиванием» или «С расширением потомков/родителей»), либо не обрабатываются.



Не обрабатывать

В этом случае программа не ведёт обработку образовавшихся пустот. Результирующие тела получаются листовыми.

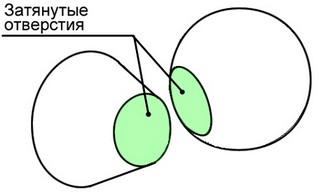

Обрабатывать с затягиванием

Программа пытается обработать образовавшиеся пустоты путём создания единой затягивающей поверхности. Затягивающая поверхность должна содержать все рёбра, ограничивающие пустоты тела. Поэтому данный метод работает в том случае, если эти рёбра получены при пересечении тела с одной поверхностью.

clip0051                           clip0052

В зависимости от геометрии исходной модели и выбранных для отделения граней, в результате операции может получиться более двух тел. В дереве модели у результирующих тел ссылки на исходную операцию («Разделение граней») будут называться: у первых двух тел - «Первая часть» и «Вторая часть», у остальных – «Часть», «Часть_0», «Часть_1» и т.п.

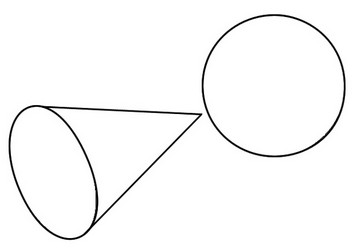

Обрабатывать с расширением  родителей (потомков)

В этом случае программа пытается обработать образовавшиеся пустоты путем расширения граней, смежных пустотам (граней-потомков или граней-родителей).

clip0053                 clip0054

В зависимости от геометрии исходной модели и выбранных для отделения граней, в результате операции могут получиться более чем два тела.

Для достижения необходимого результата для исходных и результирующих граней можно применять разные методы обработки пустот (кроме случая «Не обрабатывать»).



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования созданной операции используется команда 3EZX.
