Navigation:  »No topics above this level« Команда "EText" - Изменить текст



Вызов команды:



Команда "EText" позволяет редактировать содержание и изменять параметры текстов, а также удалять тексты.

Пользователю становятся доступны следующие опции с соответствующим набором пиктограмм в автоменю.



       <*>        Выбрать все элементы.

       <R>        Выбрать элемент из списка (только для элементов, которым были присвоены имена).

       <Esc>        Закончить выполнение команды.



Напомним, что выбор нескольких текстов, как и множественный выбор других элементов системы, можно сделать окном, опцией <*> (выбор всех текстов),либо добавляя по одному, используя с нажатой клавишей <Shift>. Нажатие на в сочетании с нажатой клавишей <Ctrl> исключит текст из списка выбранных для редактирования.

После выбора одного или нескольких текстов становятся доступны следующие опции:



       <Enter>        Задать новое положение текста.

       <E>        Редактировать выбранный текст (вызывается текстовый редактор - для строчных текстов, вызывается команда Text в режиме создания параграф-текста - для параграф-текста).

       <P>        Задать параметры текста.

       <Alt+P>        Скопировать свойства с существующего элемента

       <Y>        Создать имя для выбранного элемента.

       <N>        Выбрать узел.

       <L>        Выбрать линию построения (для строчных текстов).

       <C>        Выбрать окружность (для строчных текстов).

       <K>        Разрушить привязку текста.

       <I>        Отменить выбор последнего элемента.

       <X>        Разделить текст (при выборе одного строчного текста).

       <D>        Дублировать текст (при выборе одного строчного текста).

       <J>        Объединить тексты (при выборе нескольких строчных текстов).

       <D>         Добавить прямоугольник (при выборе параграф-текста).

       <Del>        Удалить выбранный элемент.

       <Esc>        Отменить выбор.



Редактирование положения и привязки, изменение параметров аналогичны редактированию других элементов системы. Если выбранный текст привязан к какому-либо элементу построения, то этот элемент выделится. Для отмены привязки используйте опцию <K>.

Опция координатах чертежа положение текста или его относительное смещение от узла привязки, если текст привязан к узлу. В текст могут быть вставлены надстрочные и подстрочные символы.



Для строчного текста в автоменю команды редактирования доступны опции:

- позволяет разбить текст, содержащий несколько строк, на несколько элементов. При этом каждой строке исходного текста будет соответствовать отдельный элемент “Строчный текст”.

- позволяет создать копию выбранного текста.

- позволяет объединить несколько строчных текстов в один.



Режим редактирования содержимого текста

Чтобы приступить к редактированию, нужно кликнуть внутри прямоугольной области или выбрать опцию .

Выбрать текст для редактирования можно еще одним способом. Когда система находится в ожидании команды, укажите курсором на текст, который необходимо отредактировать и нажмете . В появившемся контекстном меню выберите пункт Редактировать текст. Также, если в настройках чертежа (команда “ST: Задать параметры документа, закладка Вид) установить параметр “Прозрачное редактирование текстов”, то войти в режим редактирования текста можно с помощью , указав курсором на текст (при этом курсор принимает форму текстового курсора).



Также вызов команд редактирования возможен следующим способом:

- укажите курсором мыши в область текста и нажмите ;

- в появившемся меню выберите один из пунктов

"Изменить" - вызов команды "EText",

"Удалить" - удаление выбранного текста,

"Свойства"- редактирование параметров выбранного текста,

"Редактировать текст" (для многострочного и параграф-текстов) - вызывается команда Text в режиме создания соответствующего типа текста.

"Редактировать в диалоге" (для многострочного и параграф-текстов) - вызывается текстовый редактор в отдельным окне.

"Редактировать переменные" (при наличии в выбранном тексте переменных) - переходит в режим редактирования переменных.

При этом в автоменю становится доступным набор пиктограмм:

       <Ctrl><Enter>        Подтвердить изменение переменных.

       <Ctrl><X>        Вырезать выбранный текст.

       <Ctrl><C>        Копировать выбранный текст в буфер обмена.

       <Ctrl><V>        Вставить текст из буфера обмена.

       <F6>        Опции вставки текста из словаря/индексов/дроби

       <Alt+F2>        Опции вставки символа

       <Ctrl><F3>        Показать кнопки выбора из списка значений.

       <Ctrl><F2>        Показать непечатаемые символы.

       <Esc>        Отменить изменения переменных.

Опции позволяют работать с выделенным из фрагмента значением текущей переменной. При вставке текста из буфера обмена система отслеживает соответствие типов содержимого буфера и текущей переменной, т.е. невозможно вставить в поле числовой переменной символьную информацию.

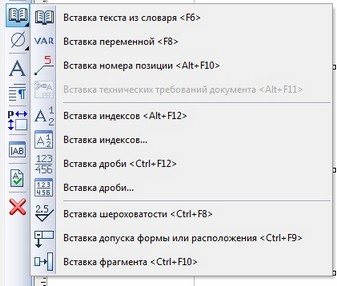

Опции и позволяют вставлять в выражение редактируемой переменной текст из словаря, индексы, дроби и специальные символы. Обе опции содержат списки вложенных пиктограмм. В автоменю может отображаться любая из них. Обычно это пиктограмма той опции, которая вызывалась последней.



При использовании опций вставки в выражение редактируемой переменной автоматически добавляются специальные символы форматирования по правилам, принятым для строчного текста (см.  “Надстрочный и подстрочный текст. Использование переменных в текстах”).

Опция управляет отображением графических кнопок выбора из списка значений. Применяется, если в текст вставлена переменная и у переменной задан список значений.

Опция управляет отображением непечатаемых символов (табуляция, перевод строки и т.п.) в редактируемом тексте.



Использование переменных в текстах.

Текст может содержать текстовые и действительные переменные в различных форматах. Эти переменные в том числе могут быть параметрами чертежа. Для вставки значений переменных внутрь текста нужно соблюдать следующий синтаксис:

{<имя переменной>} или {<формат>,<имя переменной>}

Пример использования переменных.

Если создать текст со следующим содержимым:

Диаметр цилиндра {D} миллиметров

и присвоить переменной "D" значение "10", то на чертеже текст будет выглядеть следующим образом.



Следующий пример показывает, как можно использовать форматированное представление переменных.

Сегодня {"%lg",DAY}, {"%s",$MONTH}, {YEAR}

Обратите внимание, что текстовая переменная $MONTH начинается с символа `$', поскольку он является первым символом всех текстовых переменных.



Структура формата, используемого для переменных T-FLEX, соответствует синтаксису форматов ввода/вывода языка программирования "С". Использование форматов позволит вам управлять представлением выводимого значения переменной на экране (например, количеством цифр после запятой или тем, к какому краю "прижать" выводимое значение).



Если же вы выбрали несколько текстов для редактирования, то необходимо задать параметры множественного редактирования, а затем редактировать непосредственно параметры текста.

При редактировании параграф-текста, используя опцию (<D>), вы можете добавить прямоугольную область в конец списка существующих прямоугольников. Чтобы изменить границы произвольно созданной прямоугольной области необходимо её выделить. Для этого нажмите с внешней стороны от прямоугольника. Теперь с помощью мышки можно изменить его границы. Если при добавлении прямоугольника выделить существующую область, то новый прямоугольник будет вставлен в список перед выделенной областью.



Добавление прямоугольника

Добавление прямоугольной области в конец списка существующих прямоугольников осуществляется с помощью опции:

Если до вызова опции выделить существующую область редактируемого параграф-текста, то новый прямоугольник будет вставлен в список перед выделенной областью.

Новый прямоугольник может быть автоматически создан при редактировании содержимого параграф-текста.

Редактирование прямоугольника

Чтобы изменить границы произвольно созданной прямоугольной области параграф-текста, необходимо её выделить. Для этого нажмите с внешней стороны от прямоугольника. Теперь с помощью мышки можно изменить его границы.

Автоматическое удаление прямоугольника

При редактировании параграф-текста, содержащего несколько прямоугольных областей, возможна ситуация, когда содержимое текста уменьшается настолько, что последняя прямоугольная область становится пустой. В этом случае система может сохранить опустевший прямоугольник, удалить его со страницы или даже удалить его вместе со страницей, на которой он расположен, при условии, что данный прямоугольник текста – единственное содержимое данной страницы. Конкретные действия системы зависят от установок, заданных в диалоге опции “Параметры изменения размеров прямоугольника” (пиктограмма ) в режиме редактирования содержимого текста (см. параграф “Ввод содержимого текста”).



Изменение параметров выбранных элементов

Для изменения параметров выбранных текстов используется опция .

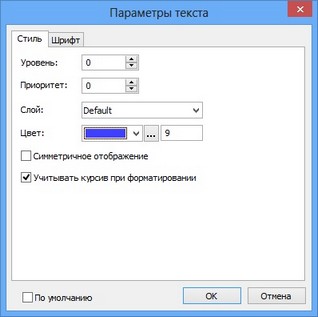

Если выбран весь параграф-текст, то после вызова опции появляется диалоговое окно общих параметров параграф-текста:

Закладка “Шрифт” имеет набор стандартных параметров.

Если выбрана прямоугольная область (как выбрать – см. параграф “Редактирование прямоугольника”), то при вызове опции появляется диалоговое окно параметры прямоугольника:

В случае выбора нескольких элементов после вызова опции <P> появляется окно выбора редактируемых параметров. Отмеченные в нём параметры будут доступны для редактирования в появляющемся окне диалога общих параметров текста.



Проверка правописания

Команды проверки правописания текстов позволяют проверять правописание как текстов на чертеже, так и любых текстов в полях редактирования.

Проверка правописания текста осуществляется при помощи команды автоменю (при создании или редактировании содержимого текста) или функциональной клавиши <Ctrl>+<F11>.

Проверка правописания текста, расположенного на чертеже, позволяет визуально увидеть ошибки в правописании, кликом мыши переходить к новому исправляемому слову. При множественном выборе доступна проверка сразу несколько текстов на странице.
