Разборка

Вызов команды:



В T-FLEX CAD есть специальная команда, которая позволяет выполнять разборку 3D модели, состоящей из нескольких операций (как правило, это сборочная 3D модель). Преобразования для разборки могут быть заданы в параметрах любой трехмерной операции, а также в команде «Управление разборкой». Операции, использующие при создании локальную систему координат (3D фрагменты, 3D копии и т.д.), занимают положение с учетом преобразований, задающих смещения и повороты относительно локальной системы координат привязки. Для остальных операций преобразования могут выполняться относительно глобальной системы координат или относительно центра охватывающего прямоугольника. Это зависит от настройки преобразования. Более подробные сведения о работе с преобразованиями можно получить в описании команды «Преобразования».



Выполнение команды



По умолчанию режим разборки выключен.

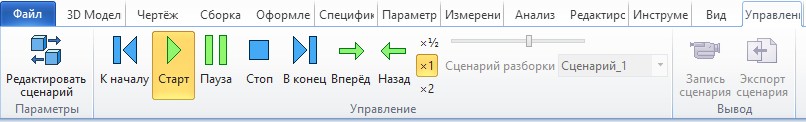

После активации команды становится активна вкладка “Анимация разборки”.

Работа с панелью описана в разделе «Создание анимации”.

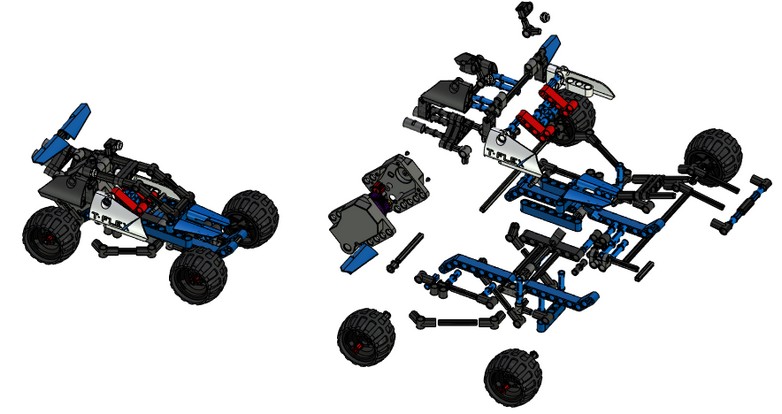

В результате вызова команды происходит преобразование текущих параметров положения операций. На закладке «Преобразования» в диалоге параметров фрагмента присутствуют параметры, задающие постоянно действующие преобразования и преобразования, действующие в режиме разборки. При включении режима разборки применяются преобразования, предназначенные для режима разборки.

Режим разборки можно использовать, когда требуется построить 2D проекцию изделия в разобранном состоянии. Все необходимые настройки находятся в параметрах 2D проекции. Более подробная информация дана в разделе «2D проекция».



Как правильно задать преобразования для разборки

Задавать новые или редактировать установленные параметры разборки удобнее всего выполнять при включенном режиме "Разборка". В этом режиме любое преобразование, заданное для любой операции в команде 3EG:Преобразование элементов, будет применяться только в момент разборки. Если режим разборки будет отключен, то преобразования, полученные в результате применения команды "Преобразование", на параметры разборки не влияют.

Итак, действия, которые нужно выполнить пользователю для получения конечного результата по разборке изделия, заключаются в следующем:

1. Включить режим разборки. Проверить положение объектов. Если требуется ввести новые преобразования для разборки, то перейти к пункту 2.

2. Вызвать команду 3EG:Преобразование элементов.

3. Переместить последовательно все детали сборки в нужное положение для получения разобранного вида изделия.

4. Выйти из команды «Преобразования» и выключить режим разборки. Все тела должны занять исходное положение. Преобразования разборки будут активированы только при включении режима разборки.



Смотри: Создание сборки из 3D фрагментов
