Команда "IMport" - Импортировать

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

Файл → Импорт

Клавиатура

Текстовое меню

<IM>

Файл > Импорт



Импорт в T-FLEX CAD возможен для следующих форматов:

Только для 2D чертежей:

Файлы AutoCAD (*.dwg);

Файлы AutoCAD DXF (*.dxf);

Файлы AutoCAD DXB (*.dxb);

Файлы системы Компас (*.cdw, *.frw, *.spw, *.kdw).



Только для 3D моделей:

Parasolid (*.xmt_txt, *.x_t, *.x_b, *.xmt_bin);

AutoCAD DXF 3D/DWG 3D (*.dxf, *.dwg);

STEP (*.stp, *.step);

IGES ЗD (*.igs, *.iges);

ACIS (*.sat, *.sab);

SolidWorks (*.sldprt, *.sldasm, *.sldlfp, *.asm);

Autodesk Inventor (*.ipt, *.iam);

Siemens NX (Unigraphics) (*.prt);

Creo (ProE) (*.prt, (*.prt.*, *.neu, *.neu.*, *.asm, *.asm.*, *.xas, *.xpr);

Catia V5 (*.CATPart, *.CATProduct, *.CATShape);

Catia V4 (*.model, *.dlv, *.exp, *.session);

Solid Edge (*.asm, *.par, *.psm, *.pwd);

Rhino (*.3dm);

Revit (*.rvt, *.rfa);

I-Deas (*.arc, *.unv, *.mf1, *.prt, *.pkg);

VDA-FS (*.vda);

JT (*.jt);

PRC (*.prc);

3dxml (*.3dxml);

CGR (*.cgr);

U3D (*.u3d);

FBX (*.fbx);

IFC (*.ifc);

Файлы печатных плат IDF (*.brd, *.emn).



3D изображения

TF3D (*.tf3d);

Open Inventor (*.iv);

AutoCAD (*.dwg, *dxf, *.dxb),

VRML 2.0 (*.wrl);

X3D (*.x3d);

3DS(*.3ds);

PLY(*.ply);

OBJ(*.obj);

STL (*.stl).





Для импорта форматов Creo/ProE, Catia V5, Catia V4, I-DEAS требуется дополнительная лицензия.



3D версия системы позволяет импортировать файлы форматов *.x3d, *.ply, *.obj, *.3ds, *.dxf, *.tf3d, *.stl, форматовVRML 2.0 (*.wrl) и Open Inventor (*.iv), файлы AutoCAD (*.dwg, *dxf, *.dxb), с помощью команды 3I: Вставить 3D изображение. Подробнее эта возможность описана в главе “3D изображения” руководства пользователя по трёхмерному моделированию.



Кроме того, возможен импорт файлов формата IDF (P-CAD) (*.brd, *.emn) с помощью отдельно устанавливаемого внешнего приложения «Печатные платы».



Форматы растровых изображений (*.bmf, *.bmp, *.jpg, *.jpeg, *.gif, *.dib, *.pcx, *.tga, *.tif, *.tiff, *.png), чертежи в формате (*.grb), метафайлы форматов (*.wmf) и (*.emf) могут быть импортированы на 2D чертёж с помощью команды IP: Картинка.

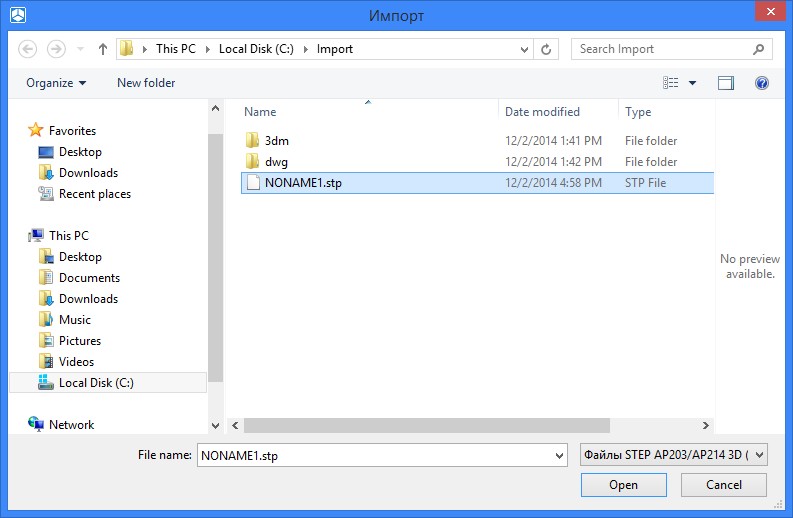

После вызова команды на экране появится стандартное окно открытия файла. В данном окне необходимо указать имя импортируемого файла и его формат. Далее появляется окно диалога для задания дополнительных параметров импорта (см. ниже).





Можно также импортировать файл, переместив его в 3D сцену или в интерфейс с помощью drag’n’drop. Если переместить файл в 3D сцену, то тело импортируется как внешняя модель одним объектом.



В 3D версии системы для импорта файлов различных форматов можно также использовать команду 3MO: Вставить внешнюю модель.

Открыть импортируемую модель можно с помощью команды O: Открыть Документ или путём перетаскивания модели на панель из проводника Windows с помощью drag’n’drop.

При открытии файла с помощью команды O: Открыть Документ, можно выбрать вариант открытия Открыть или Открыть с параметрами.

При выборе Открыть с параметрами открывается диалог, аналогичный диалогу импорта из указанного формата. Таким образом можно открыть модель с указанными параметрами.

T-FLEX CAD можно задать как программу по умолчанию для форматов, которые можно открыть с помощью команды O: Открыть Документ.



Форматы AutoCAD



Формат Parasolid



Форматы IGES, STEP, Solid Edge, SolidWorks, Rhino, Revit, Autodesk Inventor, ACIS, Siemens NX (Unigraphics), Creo/ProE, Catia V5, Catia V4, I-Deas, JT, PRC, 3DXML, CGR, U3D, VDA-FS



Формат IFC



Импорт документов Компас
