Команда "IPicture" - Картинка



Вызов команды:

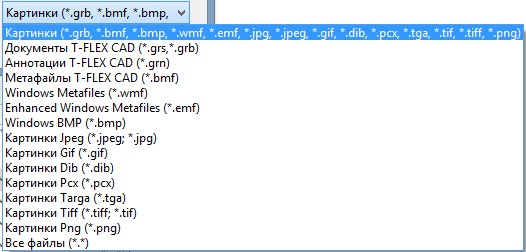

В чертёж T-FLEX можно добавить векторные или растровые изображения, хранящиеся в файлах различных графических форматов:

Метафайлы T-FLEX CAD являются графическим образом чертежа T-FLEX, не требуют параметрического пересчета и быстро выводятся на экран. На диске они хранятся с расширением «.BMF». Метафайлы можно получить в команде “EX: Экспорт” или в результате анимации (команда “AN: Анимировать модель”).

Эти изображения могут быть вставлены с различным масштабом, под различными углами и привязаны к узлам, что позволяет параметрически задавать их положение на чертеже. В отличие от фрагментов картинки сами по себе не являются параметрическими, не имеют переменных или специальных элементов привязки.

Для растровых картинок можно задавать прозрачный цвет фона.



Связь с исходным файлом. Механизм ссылок

Картинки, так же как фрагменты и базы данных, используют механизм ссылок, позволяющий управлять связями объектов с исходными файлами. Каждая картинка связана с объектом "ссылка", который указывает источник внешних данных.

Напомним, что объект ссылки может быть внешним (внешний файл) и внутренним (скопированная из внутреннего файла и сохранённая внутри основного документа картинка, документ фрагмента и т.п.). Управление ссылками осуществляется в окне Структура сборки.

Ссылки на файлы используются для 2D и 3D фрагментов, картинок. Команда "Файл|Сборка|Обновить ссылки" обновляет все ссылки на файлы.

По умолчанию картинка использует "внешнюю ссылку" на исходный файл. Изменив ссылку на внутреннюю в окне Структура сборки, можно сохранить картинку непосредственно в файле чертежа (без связи с исходным файлом).

Внутренний документ-картинка может также создаваться автоматически сразу при вставке картинки. В этом случае созданная картинка будет связана сразу с двумя ссылками: на внешний документ (исходный файл) и на внутренний документ. Такая картинка будет работать как внутренняя, сохраняя изображение исходного документа в том виде, в каком оно было на момент вставки, но для неё сохраняется возможность при необходимости обновлять внутреннее изображение из внешнего файла.

Картинки на основе файла “*.grb” всегда создаются как внутренние с сохранением связи с исходным файлом.



Способы привязки на чертеже

Положение картинки на чертеже может задаваться следующим способами:

С помощью двух угловых точек привязки. Графическое изображение картинки ограничено прямоугольником. Задавая два противоположных угла этого прямоугольника на чертеже, можно менять положение и размер изображения картинки на чертеже. При этом исходные пропорции картинки не сохраняются. Она вписывается в заданный прямоугольник.



Угловые точки картинки можно привязать к узлам чертежа. Это позволит параметрически управлять положением и размером изображения картинки. Дополнительно можно задать угол поворота изображения картинки относительно её центра.



С помощью одной точки привязки, угла поворота и масштаба. В этом случае в качестве точки привязки используется одна опорная точка. Как и в предыдущем способе, точка привязки может быть связана с узлом чертежа.





Создание картинки

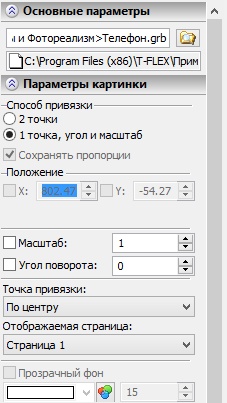

После вызова команды в автоменю появляются опции для создания картинки, а в окне свойств – диалог параметров команды.

Выбор исходного файла и способа привязки

Прежде всего, необходимо выбрать исходный файл создаваемой картинки. Это можно сделать с помощью кнопки в окне свойств команды либо с помощью опции автоменю:

       <M>        Выбрать файл

Файлы можно выбирать как из библиотеки T-FLEX CAD, так и просто из какой-либо папки на диске.

Имя картинки может быть переменным. Для этого в качестве имени картинки необходимо использовать текстовую переменную.

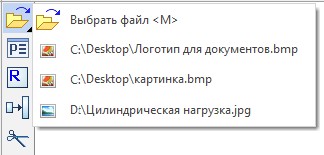

Выпадающий список опции <M> содержит перечень предыдущих файлов.

Если текущий документ (в котором создаётся картинка) содержит внутренние картинки, то у иконки опции <M> появится символ наличия выпадающего списка. В выпадающем списке можно выбрать другой вариант выбора источника картинки:

       <E>        Выбрать вложенный документ

В этом случае создаваемая картинка не будет иметь исходного внешнего файла.

Имя выбранного файла/внутреннего документа отображается в окне свойств команды (слева от кнопки ).

Если исходный файл был выбран из библиотеки, то имя библиотеки заключается в угловые скобки, например, «<Схемы>Узел графа». Когда имя библиотеки в скобках отсутствует, то файл берётся из той же библиотеки, в которой находится чертёж.

Серое (недоступное для редактирования) поле, расположенное чуть ниже, является информационным и показывает абсолютный путь на файл, из которого берётся картинка.

При вставке в качестве картинки файла с растровым изображением в окне свойств команды можно выбрать вставляемую страницу исходного документа (параметр “Отображаемая страница”).

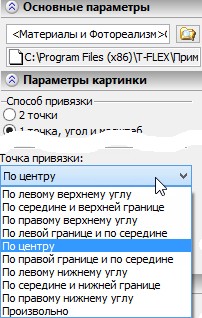

Способ привязки вставляемой картинки (по двум точкам или по одной точке, углу и масштабу) выбирается в диалоге окна свойств (параметр “Способ привязки”).



Привязка картинки по двум точкам

После задания второй точки привязки создание картинки автоматически завершается.

Допускается принудительное завершение создания картинки после задания положения первой точки привязки нажатием (в автоменю или окне свойств). В этом случае положение второй точки привязки будет найдено системой автоматически (на основе исходного размера вставляемой картинки).

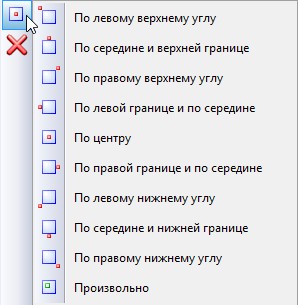

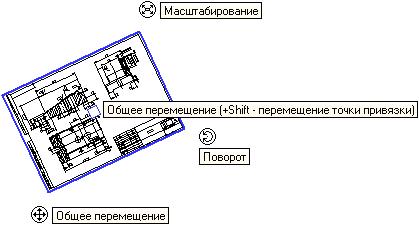

Привязка картинки по точке, углу и масштабу

Масштаб и угол поворота картинки также можно задать в диалоге окна свойств (параметры “Масштаб” и “Угол поворота”).

Создание внутренней картинки с сохранением связи с исходным файлом

Задание прозрачного цвета

Данная опция позволяет выбрать цвет непосредственно с экрана, указав нужную область чертежа.



Повторное нанесение картинки

Для повторного нанесения картинки удобно использовать следующие опции автоменю:

       <R>        Повторить последнюю картинку

       <F>        Выбрать картинку для создания копии

Опция позволяет многократно повторить нанесение последней из созданных в данном документе картинок. Параметры новой картинки по умолчанию устанавливаются в те же значения, что и у последней нанесённой.

Опция позволяет многократно повторить нанесение любую из нанесённых ранее картинок. После вызова опции необходимо указать исходную картинку с помощью .



Изменение нанесенных картинок производится с помощью команды "EP  -Изменить картинку" или при помощи опции автоменю

       <F4>        Вызвать команду редактирования картинки
