Команды перемещения по чертежу



Команда ZWindow

Изображение чертежа внутри окна текущего чертежа можно перемещать, увеличивать и уменьшать, то есть изменять размер рабочего окна чертежа. Самым простым и удобным способом является применение мышки с колёсиком. Изменить размер рабочего окна можно с помощью линеек, описание которых будет представлено ниже. Для этого служит команда ZWindow: Задать масштаб изображения. Вызов команды:





Команда имеет определенное количество опций, большинство из которых дублируются соответствующими командами системы. По умолчанию в системе T-FLEX CAD справа от окна текущего чертежа (панель "Вид") находится пиктографическое меню команд перемещения по чертежу. Пиктограммы этого меню полностью совпадают с пиктограммами соответствующих опций команды ZWindow.

При выполнении команды доступны следующие опции:



При входе в команду Вы находитесь в режиме выбора произвольной области чертежа с помощью указания углов прямоугольника. Для этого подведите курсор к нужной точке чертежа и нажмите . Затем, удерживая левую клавишу нажатой, переместите курсор в новое место чертежа и отпустите левую клавишу мыши. На экране появится увеличенное изображение, которое вы выбрали. Данной опции соответствует команда в пиктографическом меню, расположенном справа от окна текущего чертежа.



       <P>        Задать параметры работы с окном.

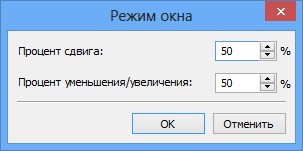

После выбора данной опции на экране появится меню параметров, в котором вы можете задать:

 Процент сдвига окна. Определяет процентное соотношение сдвига рабочего окна вправо/влево и вверх/вниз.

 Процент уменьшения/увеличения. Определяет процентное соотношение увеличения или уменьшения рабочего окна.



       <A>        Установить окно по форматке. Задаёт рабочее окно в соответствии с размером формата чертежа, установленного в команде ST: Параметры документа. Данной опции соответствует команда ZAll.



       <M>        Максимизировать. Данной опции соответствует команда ZM.

       <T>        Реальный размер. Опция вызывает команду “ZТ: Реальный размер”, которая отображает чертёж или 3D модель в соответствии с реальными размерами.

       <W>        Задать абсолютные координаты рабочего окна в диалоге. Данной опции соответствует команда ZCoordinates. После вызова опции на экране появится меню, в котором Вы можете задать с помощью клавиатуры координаты двух углов рабочего окна.



       <O>        Уменьшить масштаб изображения

       <I>        Увеличить масштаб изображения

При вызове опций изображение чертежа уменьшится или увеличится в соответствии с процентным соотношением, заданным в параметрах команды. Данным опциям соответствуют команды ZOut и ZIn.

Опции команды “ZW: Задать масштаб изображения” в доступны также в меню “Вид|Масштаб” и на панели “Вид”.



       <R>        Сдвинуть рабочее окно вправо.

       <L>        Сдвинуть рабочее окно влево.

       <U>        Сдвинуть рабочее окно вверх.

       <D>        Сдвинуть рабочее окно вниз.

При вызове опций изображение чертежа сдвинется в соответствии с процентным соотношением, заданным в параметрах команды. Данным опциям соответствуют команды ZRight, ZLeft, ZUp, ZDown.



       <BackSpace>        Восстановить предыдущее окно.

При вызове опции чертеж перерисуется в соответствии с размером предыдущего рабочего окна. Данной опции соответствует команда ZPrev.



       <S>        Сохранить координаты рабочего окна под заданным номером.

После вызова данной опции на экране появится поле диалога, в котором Вы можете задать с помощью клавиатуры номер (от 0 до 9) для сохранения координат рабочего окна. Возврат к необходимому окну, которое вы сохранили, осуществляется нажатием соответствующей клавиши (<1>, ...).

Опция доступна только при активном 2D окне.



Примечание:

Если Вы находитесь в команде создания и изменения элементов, вы можете, с помощью нажатия <F3>, команды "Вид|Масштаб|Рамка" или выбора соответствующей команды из пиктографического меню команд перемещения по чертежу, перейти в режим выполнения только одной опции команды ZWindow. После выполнения опции система вернется к выполнению прерванной команды.



Окно общего вида

Перемещение по чертежу может осуществляться с помощью выбора, соответствующей области чертежа в окне общего вида .



Полосы прокрутки

Перемещение по чертежу может осуществляться с помощью полос прокрутки, которые находятся справа и снизу от окна текущего чертежа. Управляет выводом на экран полос прокрутки команда WSS.



Создание страниц чертежа

Существует возможность создания нескольких страниц одного чертежа (команда PG или "Сервис|Страницы").

Если создано более одной страницы, то переход на другую страницу чертежа осуществляется с помощью клавиш PgUp и PgDown, либо с помощь закладок страниц. Открыть панель с закладками страниц вы можете, вызвав меню "Панели" и выбрав соответствующий пункт (меню появляется при нажатии правой кнопки мыши вне области рабочего окна). Отметим, что нажатие PgDown на последней странице вызывает диалог создания новой страницы.
