Команда "PE" - Установить значения размеров

Предыдущая страницаВ началоСледующая страница



Вызов команды:

Пиктограмма

Лента

Параметры → Инструменты → Задать значение

Клавиатура

Текстовое меню

<PE>

Параметры > Размеры > Задать значение



Данная команда предназначена для изменения модели (3D модель или 2D чертёж) при помощи размеров. Пользователь может указать новое значение номинала размера, а система автоматически перестроит 3D модель или чертёж, опираясь на параметрические взаимосвязи. Такое редактирование доступно как для 2D размеров (т.е. размеров на чертеже), так и для 3D размеров (размеров на 3D модели), а также соответствующих им размеров на 2D проекциях.



Данная команда позволяет редактировать чертёж и 3D модель, изменяя номинальные значения проставленных на них размеров.

При изменении значения размерного числа система пытается найти элементы построения , отвечающие за значение размера. Если такие элементы найдены и их способ построения допускает изменение значения параметра, то они перестраиваются в соответствии с новым значением номинала размера. В случае обнаружения нескольких подходящих элементов построения, система выберет тот из них, изменение которого приведёт к изменению как можно меньшего количества других размеров. В противном случае изменения модели не происходит.

Действие команды аналогично выполнению команды "EConstruction - Правка|Построения|Линии построения", т.е. при изменении положения какой-либо линии построения будут перестроены и 2D элементы (линии построения и/или изображения, размеры, надписи и т.д.), связанные с ней. Если положение перестраиваемых элементов определялось переменными, их значения автоматически изменяются система выдаст запрос на автоматическое изменение из значений.

Изменение номинального значения размера может производиться в 'прозрачном' режиме. Для этого должен быть установлен флаг "'Прозрачная' команда редактирования значений размеров" в команде "SO:Задать установки системы", закладка "2D". В этом режиме при нажатии левой кнопки мыши на изображении размерного числа оно выделяется в прямоугольной области для редактирования.  Если "прозрачный" режим работы данной команды не установлен, выбрать размерное число для редактирования можно только после прямого вызова команды.

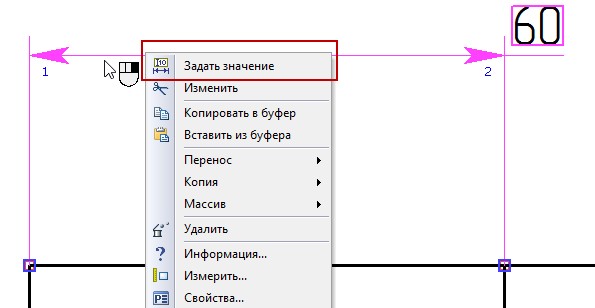

Кроме того, данная команда доступна в контекстном меню при выборе 2D или 3D размера.

После вызова команды в автоменю появляются пиктограммы:

  <Enter>   Закончить ввод.

  <Esc>   Выйти из команды.

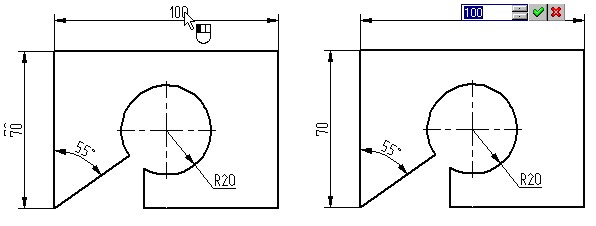

Выберите размер и введите новое значение номинала.

pe_1

Затем подтвердите ввод нажатием клавиши <Enter> или опции . Как уже говорилось изменение чертежа происходит только в том случае, когда это возможно.

pe_2

Существуют следующие ограничения на выполнение команды:

в параметрах размера установлен флаг "Вручную" или значение "Нет параметров" для поля "Текст";

способ построения соответствующих элементов не позволяет изменить их положение. Например, нельзя изменить значение радиуса окружности, касательной к трём элементам.

при изменении положения элементов построения, связанных с размером, возникает ситуация, когда система не может определить положение какого-то из элементов, построенного относительно исходных.

В каждом из этих случаях размерное число отобразит прежнее значение и изменение чертежа не происходит.

Если элементы построения, положение которых изменяется при вводе нового значения номинала размера, связаны с переменой, то значение переменной будет также пересчитано.
