Команда "PV" - Создать просмотр/слайд

Предыдущая страницаВ началоСледующая страница



Вызов команды:

Пиктограмма

Лента

Инструменты → Спец. данные → Просмотр

Клавиатура

Текстовое меню

<PV>

Сервис > Специальные данные > Просмотр



Просмотр – это векторное (T-FLEX CAD Metafile) или растровое (Windows BMP) изображение произвольного размера, сохраняемое в составе файла чертежа. Просмотр отображается на панели просмотра в окне “Меню документов”.

О наличии просмотра в файле чертежа, можно узнать только у тех документов, которые занесены в окно “Меню документов”, выбрав пункт “Свойства” из контекстного меню, вызванного по Правый клик Текст.

Иконка документа - небольшая, фиксированного размера, растровая картинка. Она отображается на закладке открытого документа, в списке документов в меню документов, и т.п.

Режим автоматического создания просмотра и иконки можно задать в команде ST: Параметры документа на закладке “Сохранение”.



Создание просмотра

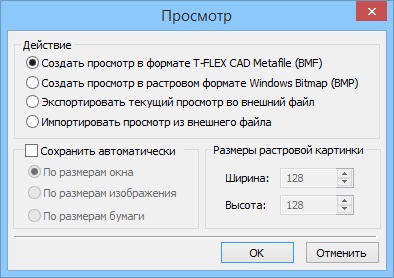

После вызова команды на экране появляется окно диалога. Данный диалог предназначен для создания просмотра (в формате BMF или BMP), импорта просмотра из внешнего файла и экспорта просмотра во внешний файл.

Просмотр (растровый), хранящийся во внешнем файле, можно отредактировать при помощи графического редактора, например, “Paint”.

clip6914

Создание просмотра в формате T-FLEX CAD Metafile (BMF) возможно только при вызове команды из 2D окна. Такой просмотр создаётся на основе изображения  активной 2D страницы текущего документа. Область страницы, изображение которой будет скопировано в просмотр, может определяться системой автоматически или задаваться пользователем.

Для автоматического определения области чертежа для создания просмотра следует установить флажок “Сохранить автоматически”. Положение переключателя под флажком определяет, как система будет выбирать область:

По размерам окна. Изображение просмотра создаётся по изображению текущего 2D окна;

По размерам изображения. Изображение просмотра создаётся по изображению всего изображения текущей страницы чертежа;

По размерам бумаги. Изображение просмотра создаётся по изображению чертежа, попадающему в пределы форматки данной страницы.

После включения флажка “Сохранить автоматически” и установки нужного положения переключателя достаточно нажать [Ok], и в текущем документе будет создан просмотр.

Для ручного задания области чертежа следует отключить флажок “Сохранить автоматически”. В этом случае после нажатия [Ok] и закрытия окна диалога “Просмотр” необходимо в 2D окне указать прямоугольную область произвольного размера. Для этого нужно подвести курсор к одному из предполагаемых углов прямоугольника и нажать Левый клик Текст, затем подвести курсор к другому углу и снова нажать Левый клик Текст. После этого создание просмотра будет завершено.



Просмотр в растровом формате Windows Bitmap (BMP) можно создавать при вызове команды как из 2D, так и из 3D окна. Как и в предыдущем случае, просмотр создаётся на основе всего или части изображения активной 2D страницы. Используемая область страницы может определяться системой автоматически или задаваться пользователем.

Размер создаваемой растровой картинки (в пикселях) задаётся группой параметров “Размеры растровой картинки”. Эти же параметры определяют размеры прямоугольной рамки, которая используется для ручного задания области чертежа для создания просмотра.

Создание просмотра с автоматическим определением области чертежа происходит так же, как и для формата BMF: необходимо установить флажок “Сохранить автоматически”, выбрать нужный способ определения области чертежа и нажать [Ok].

Для ручного задания области чертежа в окне диалога команды следует отключить флажок “Сохранить автоматически”. После нажатия [Ok] и закрытия окна диалога команды на экране появится привязанная к курсору прямоугольная рамка (её размер совпадает с размером создаваемой картинки). Для создания просмотра необходимо подвести рамку к нужной области 2D окна и нажать Левый клик Текст.

Следует отметить, что если в команде ST: Параметры документа на закладке “Сохранить”, в полях параметра “Сохранить” установлены значения “Нет” или “Автоматически”, то после подтверждения задания параметров описываемой команды, на экран выводится сообщение, что просмотр будет создаваться вручную. Это говорит о том, что установки команды “ST: Параметры документа” отключаются и вводятся в действие установки данной команды.

Созданный в текущем документе просмотр можно экспортировать во внешний файл формата BMF или BMP (в зависимости от того, в каком формате был создан просмотр текущего документа). И наоборот, любую картинку из внешнего файла формата BMF или BMP можно импортировать  в текущий документ. Для этого необходимо после вызова команды выбрать в списке нужное действие (“PV: Сохранить просмотр”), а затем в появившемся стандартном окне сохранения/открытия файлов указать имя внешнего файла.

Просмотр, сохранённый во внешнем файле формата BMP, можно редактировать средствами любого графического редактора.
