Чертёж листовой детали и её развёртки

Чертежи для листовых деталей оформляются аналогично чертежам обычных деталей (см. раздел Создание чертежей по 3D модели).

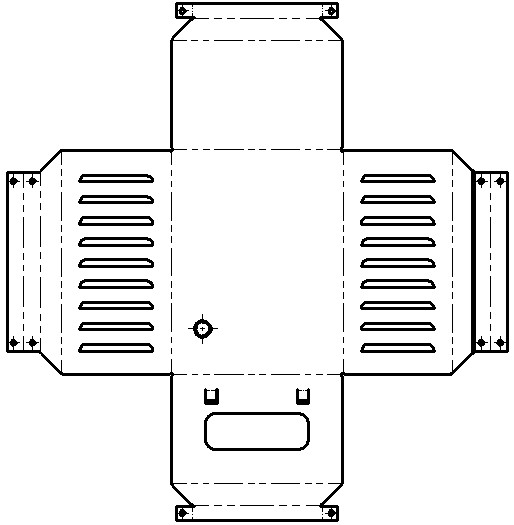

Для создания чертежа развёртки листовой детали используется специальная команда Проекция развёртки. Команда доступна в Ленте в группе Листовой металл при активном 2D виде. Если 2D страница в документе не создана, то удобнее предварительно её создать при помощи команд WSR Разделить по вертикали или WSH Разделить по горизонтали (пиктограммы вызова команд находятся в левом нижнем углу 3D сцены).

Для создания проекции развёртки можно воспользоваться командой:

Пиктограмма	Лента
	Листовой металл → Проекция развёртки
Клавиатура	Текстовое меню
<3PF>	Операции > Листовой металл> Проекция развёртки

При необходимости чертёж листовой детали и ей развёртки можно разместить на одной странице.
