Контекстное меню ассоциативной копии 2D элемента |

|
Контекстное меню ассоциативной копии 2D элемента |
|
В контекстном меню элементов, созданных в режиме ассоциативного копирования, а также в контекстном меню самой операции такого копирования доступен ряд специфических команд.
Контекстное меню ассоциативной копии

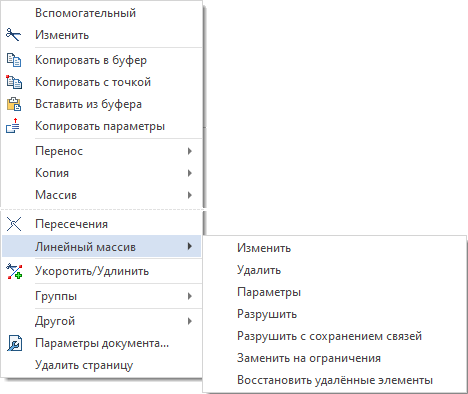

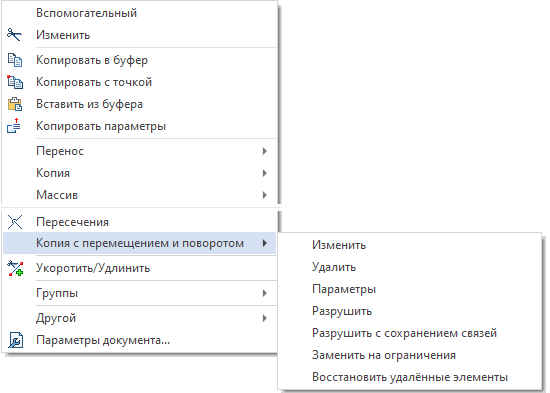

В контекстном меню 2D элементов, созданных в режиме ассоциативного копирования, есть особый пункт, содержащий команды редактирования операции копирования. Название этого пункта определяется названием команды, создавшей копию: Копия с перемещением, Копия с поворотом, Копия с перемещением и поворотом, Копия с масштабом, Копия с симметрией, Линейный массив, Круговой массив, Массив по кривой, Массив по таблице. Кроме того, поскольку выносные виды (по элементам, с обозначением, по контуру обрезки) создаются на основе того же механизма копирования, то аналогичный пункт присутствует и в контекстном меню элементов выносного вида.
Данный пункт меню содержит следующие команды:
•Изменить
Вызывает команду редактирования операции копирования, создавшей выбранную копию. Данный пункт не следует путать с одноименным пунктом, доступным на верхнем уровне контекстного меню и вызывающим команду редактирования самой копии.
•Удалить

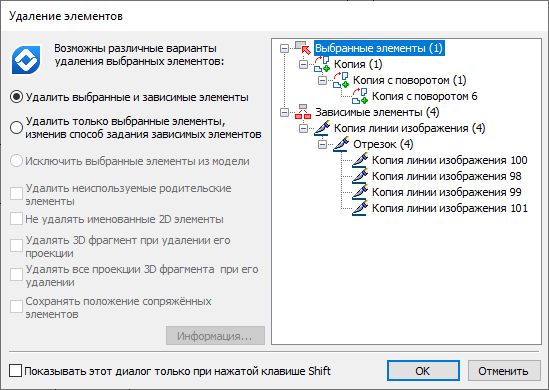

Удаляет операцию копирования. При использовании данной опции система спросит, что следует сделать с элементами, созданными удаляемой операцией:
oУдалить выбранные и зависимые элементы
Элементы, созданные операцией копирования, будут удалены вместе с самой операцией.
oУдалить только выбранные элементы, изменив способ задания зависимых элементов
Операция копирования будет удалена, а созданные ею элементы останутся, утратив при этом ассоциативную связь с исходными элементами копирования.
•Параметры
Вызывает диалог параметров операции копирования или массива в зависимости от того, каким способом создан выбранный элемент.
•Разрушить
Копии превращаются в обычные 2D элементы без ассоциативной связи с исходными элементами копирования и между собой, как если бы при копировании использовался режим
Разрушить копию.
•Разрушить с сохранением связей
Копии превращаются в обычные 2D элементы без ассоциативной связи с исходными элементами копирования, но с сохранением связей между самими копиями, как если бы при копировании использовался режим

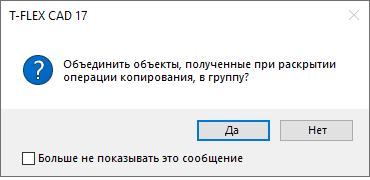

Разрушить копию с сохранением связей. После вызова команды система спросит: "Объединить объекты, полученные при раскрытии операции копирования в группу?"
Если разрушаемая операция не является массивом, то вопрос будет задан один раз. При ответе "Да" все элементы, созданные разрушаемой операцией, будут объединены в одну группу. При ответе "Нет" группа не создаётся.
Если разрушаемая операция является массивом, то вопрос будет задаваться несколько раз по количеству копий в массиве. Таким образом, каждая копия разрушенного массива, для которой был выбран ответ "Да", превратится в отдельную группу элементов.
•Заменить на ограничения
Заменяет операцию копирования ограничением особого типа, как если бы при копировании использовался режим
Создать копию с ограничениями. Для операций, к которым не применим упомянутый режим (Копия с масштабом, Копия с перемещением и поворотом, Массив по кривой, Массив по таблице), применение данной команды ведёт к простому разрушению копии.
•Восстановить удалённые элементы
Восстанавливает копии, удалённые ранее при помощи стандартной команды
Удалить (не путать с описанной выше одноимённой командой удаления всей операции копирования).
Кроме того, для линий изображения на верхнем уровне контекстного меню доступны команды
Укоротить/удлинить и
Восстановить.
Контекстное меню операции копирования

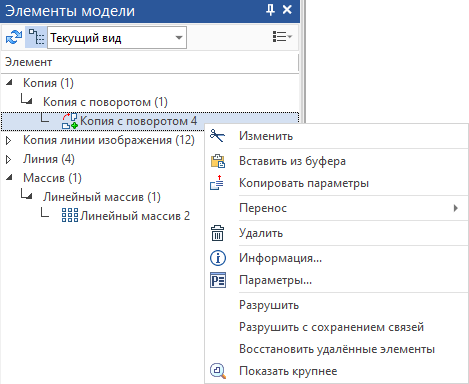

В окне
Элементы модели можно выбрать непосредственно саму операцию копирования и вызвать её контекстное меню нажатием
. В контекстном меню операции копирования доступна часть команд, описанных выше:
•
Изменить;
• Удалить;
•
Параметры;
•Разрушить с сохранением связей;
•Восстановить удалённые элементы.
См. также:
•Укоротить/удлинить/восстановить ассоциативную копию линии
