Пример 2D сборки > Элементы оформления и состав изделия

Предыдущая страницаВ началоСледующая страница

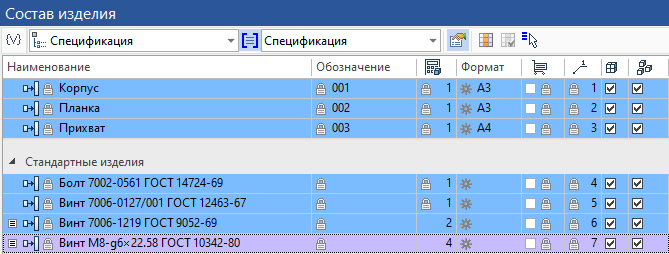

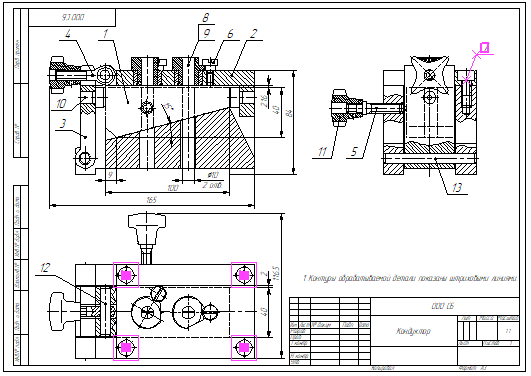

При наличии на сборочном чертеже нескольких проекций следует иметь в виду, что по умолчанию все видимые фрагменты учитываются в составе изделия сборки, т.е. один и тот же фрагмент на разных проекциях будет восприниматься системой как разные фрагменты и их количество в составе изделия не будет соответствовать конструкции изделия. Поэтому при вставке фрагментов необходимо продумать, какие из них следует включать в состав, а какие нет и установить в параметрах операции вставки фрагмента соответствующие параметры включения в состав. При наличии нескольких экземпляров одной и той же детали в сборке удобнее всего включить в СИ её фрагменты на том виде, на котором видны все экземпляры, и исключить на остальных видах. В рассматриваемом примере в сборку кондуктора входят четыре одинаковых винта крепления планки. На виде спереди они не видны, на виде слева виден только один, а на виде сверху видны все четыре, поэтому фрагменты на виде сверху включены в состав, а на виде слева - нет. Однако, номер позиции этих винтов наиболее логично показать на виде слева, т.к. именно там показано в разрезе соединение, выполняемое с их помощью. Команда Проставить позиции не позволяет выбирать фрагменты, не включенные в СИ. Поэтому номер позиции 7 на виде слева связан не с тем фрагментом, к которому привязана выноска, а с фрагментом на другом виде. Похожая ситуация и со ступенчатыми винтами (поз. 6).

11_ExampleAnnotations1

11_ExampleAnnotations2

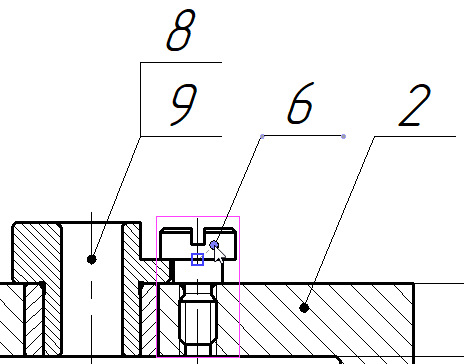

Начальную точку стрелки номеров позиций на чертеже следует привязывать к узлам фрагмента. Иначе, при изменении геометрии сборки под надписью может оказаться не тот фрагмент, позиция которого на ней обозначена. Чтобы не создавать лишние узлы специально для надписей, можно привязаться к пересечению линий изображения фрагмента или узлу, используемому для позиционирования фрагментов, и, при необходимости, задать небольшие абсолютные смещения относительно этого узла. Например, надпись ступенчатого винта привязана к узлу привязки этого винта, но немного смещена, чтобы начальная точка не сливалась с линиями изображения.

11_ExampleAnnotations3

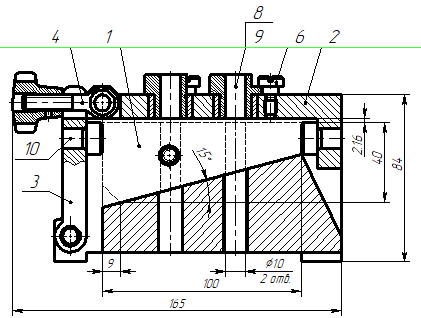

При изменении геометрии сборки точки привязки разных надписей могут смещаться относительно друг друга, что приведёт к нарушению выравнивания полок. Чтобы выравнивание всегда сохранялось, можно привязать полки нескольких надписей к специально созданной для этого общей линии построения.

11_ExampleAnnotations4
