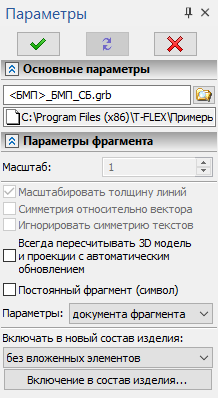

Раздел Основные параметры содержит данные о файле фрагмента. В редактируемом поле записывается текст ссылки на файл фрагмента. Ссылка может быть полная или относительная. Вторая строка отображает полный путь на жестком диске, по которому работает записанная ссылка. Относительная ссылка может быть записана вручную или автоматически в следующем виде:
•..\..\папка\имя_файла.grb – в этом случае запись ведется относительно файла сборочного документа. Знак ..\ означает переход по папкам на один уровень выше относительно файла сборки.
•<библиотека>имя_файла.grb – в этом случае ссылка использует библиотеку чертежей, подключенную к системе T-FLEX CAD.
Рекомендуется использовать относительные ссылки, которые работают более гибко и не привязываются к конкретному месту на жестком диске. Это позволяет, например, переносить сборку со всеми входящими в ее состав документами с одного места на другое без потери фрагментов.
Раздел Вставка фрагмента позволяет выбрать нужную страницу документа, вставляемого в качестве фрагмента (параметр Страница). Параметр не доступен, если во фрагменте всего одна страница. Также в этом разделе в выпадающем списке Привязка задаётся способ привязки: по точкам привязки или по вектору привязки.
Раздел Параметры фрагмента содержит различные параметры вставки фрагмента:
Масштаб. Задаёт масштаб вставляемого фрагмента. Используется только при вставке фрагментов с помощью векторов привязки.
Масштабировать толщину линий. Данный параметр указывает, применяется ли назначенный масштаб к толщине линий фрагмента. Используется только при вставке фрагментов с помощью векторов привязки.
Симметрия относительно вектора. При установке данного параметра изображение фрагмента будет симметрично отражено относительно вектора привязки. Используется только при вставке фрагментов с помощью векторов привязки.
Игнорировать симметрию текстов. Данный параметр актуален при использовании флажка Симметрия относительно вектора. Когда данный параметр включен, тексты на фрагменте не подвергаются симметричному отображению относительно вектора привязки (при симметрии самого фрагмента).
Всегда пересчитывать 3D модель и проекции с автоматическим обновлением. При установленном флажке 3D модель фрагмента, а также те проекции 3D модели, для которых включен автоматический пересчёт, будут автоматически пересчитываться после изменения параметров 2D фрагмента. Этот параметр удобно использовать для пересчета проекций фрагмента, зависящих от его переменных.
Постоянный фрагмент (символ). При установке данного параметра вставленный фрагмент сохраняется в сборочном документе в виде картинки. Это позволяет ускорить работу со сборкой, так как исчезает необходимость в обращении к внешним файлам. Файл фрагмента не читается при открытии сборки. Благодаря этому может фрагмент отображаться в сборке даже в том случае, если его исходный файл отсутствует. Но поскольку это картинка, к нему нельзя привязать другие элементы чертежа. Также нельзя изменять переменные такого фрагмента из редактора переменных сборочного чертежа (при наличии связи переменной сборки с переменной фрагмента). Изменение переменных возможно только при редактировании такого фрагмента при условии наличия исходного файла на жестком диске по указанной ссылке.
Параметры. Как и любой чертёж T-FLEX CAD, фрагмент имеет свои параметры документа (толщина линий, размер шрифта, и т.д.) и интервалы уровней видимости элементов. При вставке фрагмента в сборку эти параметры могут наследоваться из:
•Документа фрагмента
В этом случае для отображения фрагмента в сборке будут использоваться те параметры, которые заданы в документе фрагмента.
•Текущего документа
В этом случае для отображения фрагмента в сборке будут использоваться параметры, которые заданы в документе сборки. Этот случай применяется, если необходимо, чтобы сборочный чертёж был выполнен в едином стиле. Кроме того, меняя интервалы уровней видимости в сборке можно включить или выключить отображение тех или иных частей фрагмента на сборочном чертеже.
Этот параметр управляет внесением сведений о фрагменте в состав изделия сборки. Может принимать следующие значения:
•не включать - фрагмент не заносится в состав изделия.
•без вложенных элементов - фрагмент заносится в состав изделия. Если фрагмент является сборочной единицей, то в состав изделия заносятся сведения только о фрагменте. Сведения о вложенных элементах (фрагментах более низкого уровня) не заносятся.
•с вложенными элементами - фрагмент заносится в состав изделия вместе с вложенными элементами.
•только вложенные элементы - в состав изделия заносятся только вложенные элементы.
Если при нанесении фрагмента не был задан способ включения в состав изделия или для фрагмента необходимо установить связь с конкретным составом изделия сборочного чертежа, то окно диалога параметров этого фрагмента можно вызвать после того, как фрагмент был вставлен в сборочный чертёж.
В этом случае название вышеописанного параметра изменится на Включать в новый состав изделия и, следовательно, работать этот параметр будет только для вновь создаваемых составов изделия текущего документа.

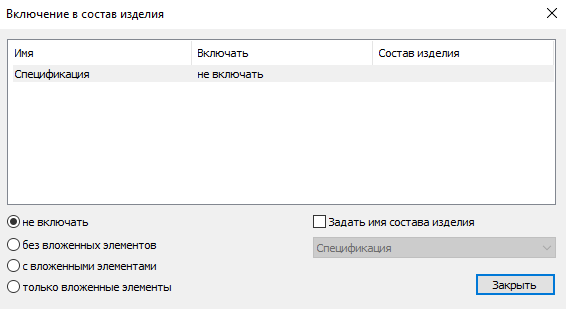

При этом появится графическая кнопка Включение в состав изделия..., которая выводит окно со списком существующих в текущем документе составов изделия и параметрами включения фрагмента в каждый из них.
При необходимости можно выбрать любой состав изделия из списка и изменить значение параметра, отвечающего за включение фрагмента. При установленном флаге Задать имя состава изделия можно выбрать состав изделия фрагмента, данные из которой будут включены в состав изделия сборки.
Также задать способ включения данного фрагмента в состав сборки можно с помощью команды Включение фрагментов в состав изделия.
s
Раздел Переменные позволяет задавать значения внешних переменных фрагмента.
Этот раздел присутствует в окне свойств команды только при наличии у наносимого фрагмента внешних переменных.

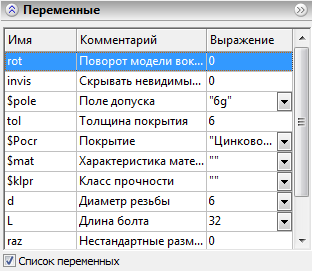

Для задания внешних переменных фрагмента может использоваться как список переменных или пользовательский диалог параметров фрагмента (если он был создан в документе вставляемого фрагмента). Выбор нужного способа работы с переменными осуществляется с помощью флажка Список переменных.

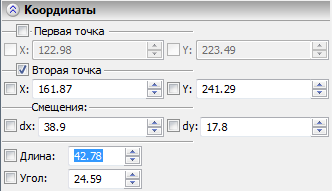

Раздел Координаты можно использовать для задания точных значений координат точек вектора привязки или точек привязки фрагмента, если эти точки не привязываются к элементам чертежа.
В различных ситуациях состав элементов управления в окне Координаты меняется.

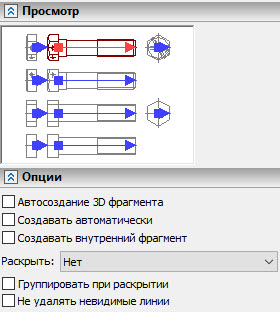

Раздел Просмотр. В данном разделе окна свойств показывается уменьшенное изображение фрагмента на выбранной странице. При наличии векторов привязки они показываются в этом окне. Нужный вектор привязки можно выбрать в этом окне, указав на него. Выбранный вектор привязки отображается красным цветом. Остальные вектора – синим.
Раздел Опции содержит следующие параметры:
•Автосоздание 3D фрагмента. (Действует только для 3D версии). Если установить этот флаг, то после вставки 2D фрагмента автоматически создается 3D фрагмент на основе модели, содержащейся в документе 2D фрагмента. Подробнее см. главу Автоматическая вставка 3D фрагмента по 2D фрагменту.
•Создавать автоматически. При включении данного флажка процесс нанесения фрагмента будет завершаться автоматически сразу после задания точек привязки или точек вектора привязки фрагмента.
•Создавать внутренний фрагмент. Параметр позволяет создать внутренний фрагмент, данные которого хранятся в сборочном чертеже, а не во внешнем файле.
•Раскрыть. В результате раскрытия чертёжный вид удаляется, а входившие в его состав элементы (узлы, линии изображения и т.п.), переносятся непосредственно на страницу чертежа. Работа параметра аналогична команде контекстного меню чертёжного вида Раскрыть вид.
•Нет. Элементы не переносятся.
•Без построений. Переносятся только узлы и линии изображения.
•С построениями. Переносятся все элементы построения.
•Группировать при раскрытии. При раскрытии фрагмента, все его элементы будут автоматически объединены в группу.
•Не удалять невидимые линии. При активации данного параметра невидимые линии фрагмента не будут удалены.
Уровень. Задает уровень фрагмента.
Приоритет. Служит для задания приоритета простановки фрагмента на чертеж. Имеет смысл, если требуется удаление невидимых линий фрагментов. Приоритет задается целым числом, имеющим отрицательное или положительное значение. Фрагменты с более высоким приоритетом лежат поверх фрагментов с более низким приоритетом. Приоритет текущего чертежа равен 0.
Слой. Задает слой фрагмента.
Кнопка Установки. Позволяет вам открыть закладку Фрагменты команды Задать установки системы и задать на ней необходимые параметры.
