Контекстное меню чертёжного вида

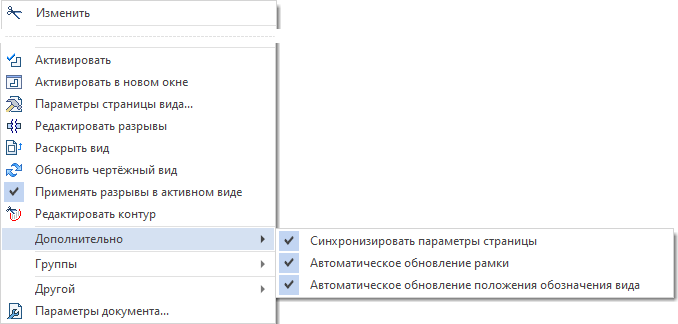

Помимо команд, общих для всех элементов в T-FLEX CAD, контекстное меню чертёжного вида содержит следующие специфические команды:

DravingViewCM

Активировать
При вызове этой команды все элементы чертежа на текущей странице, кроме элементов, принадлежащих чертёжному виду, отображаются менее ярким цветом, и подсвечивается граница чертёжного вида. Любые 2D построения, созданные на чертеже в данном режиме будут относиться к активному виду.

Активировать в новом окне
Этот режим отличается от предыдущего тем, что система открывает новое окно с изображением всех элементов, принадлежащих странице чертёжного вида.

Подробная информация об активации доступна в главе Активация проекций и чертёжных видов.

Параметры страницы вида
Вызывает на экран окно Параметры документа для страницы чертёжного вида.

Для выносных видов по умолчанию установлен флаг Синхронизировать параметры страницы. В этом случае параметры страницы вида нельзя изменить, т.к. они берутся из параметров страницы документа, которой принадлежит вид. Для задания параметров страницы вида, отличных от параметров страницы документа, снимите флаг.

Редактировать разрывы
Подробная информация о данной команде доступна в главе Разрывы проекции.

Раскрыть вид
В результате раскрытия чертёжный вид удаляется, а входившие в его состав элементы (узлы, линии изображения и т.п.), переносятся непосредственно на страницу чертежа. Если изображение чертёжного вида содержало размеры, то после раскрытия вида масштаб размеров автоматически меняется так, чтобы номинал размера остался без изменений. При выборе данной команды система задаст вопрос: "Объединить объекты, полученные при раскрытии чертёжного вида, в группу?". В зависимости от ответа объекты объединяются в группу или переносятся поодиночке. В качестве имени новой группе по умолчанию присваивается имя разрушенного вида. Также последует второй вопрос о том, следует ли удалить из документа страницу раскрываемого вида. При раскрытии чертёжного вида, содержимое которого обрезано по штриховке (например, когда чертёжный вид был создан как Выносной вид с обозначением) действуют следующие правила:

•обрезанные по штриховке линии (например, линии ассоциативной копии) заменяются обычными линиями изображения, укороченными в соответствии с обрезкой на виде;

•фрагменты, обрезанные по штриховке, копируются в результирующий набор элементов вместе с обрезающей штриховкой;

•обрезанные на исходном виде штриховки после раскрытия вида исчезают.

Обновить чертёжный вид
Обновляет только выбранный вид аналогично команде Обновить для других элементов.

Редактировать контур (доступно только для выносного вида)
Редактирование контура осуществляется так же, как при создании вида.

Дополнительно >

•Синхронизировать параметры страницы (доступно только для выносного вида)
Если флаг установлен (по умолчанию), параметры страницы вида синхронизированы с параметрами страницы документа, на которой данный вид расположен. Т.е. изменение параметров страницы документа приводит к изменению параметров страницы вида. При этом ручные изменения параметров страницы вида не применяются. Для задания параметров страницы вида, отличных от параметров страницы документа, необходимо снять данный флаг. При первоначальной синхронизации параметры страницы документа применяются к странице вида.

•Автоматическое обновление рамки
Данный флаг автоматически установлен для всех видов, при создании или изменении которых не использовались манипуляторы размера вида (синяя рамка).

oДля выносных видов:
Когда флаг установлен, границы вида (пунктирная рамка, невидимая при печати) автоматически изменяются при обновлении в соответствии с изменением размеров содержимого. Изменение размеров содержимого может быть вызвано изменением контура или масштаба вида. Если флаг снят, то границы всегда остаются неизменными независимо от размера содержимого.

oДля обычных чертёжных видов:
Когда флаг установлен, границы вида соответствуют размерам листа, установленным в параметрах страницы вида.

Для ручного изменения границ измените вид и воспользуйтесь манипуляторами размера. Данное действие снимает флаг автоматического обновления рамки. Когда флаг снят, границы сохраняют конфигурацию, заданную с помощью манипуляторов.

Имейте в виду, что использование манипуляторов размера в процессе создания вида меняет размеры его страницы, а в процессе изменения вида меняет лишь границы, не влияя на размеры страницы.

•Автоматическое обновления положения обозначения вида (доступно только для выносного вида)
Если флаг установлен, то при обновлении вида его обозначение автоматически устанавливается по центру над содержимым вида. Если флаг снят, то обозначение сохраняет своё положение в системе координат вида. Флаг установлен по умолчанию, но автоматически снимается при ручном изменении положения обозначения.

•Применять разрывы в активном виде
Подробная информация о данной опции доступна в разделе Разрывы проекций и чертёжных видов.

Параметры документа...

Когда вид не активен, эта команда, доступная в контекстном меню вида, вызывает окно Параметры документа для страницы документа, которой принадлежит вид.

Когда вид активен, эта же команда, доступная в контекстных меню элементов вида и пустого пространства 2D окна, вызывает окно Параметры документа для страницы чертёжного вида.

Т.к. выносные виды создаются автоматическим применением команды копия с перемещением к элементам исходного вида, контекстное меню элементов выносного вида дополнительно содержит те же команды, что и контекстное меню других ассоциативных копий.
