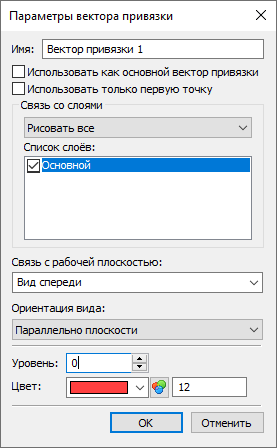

Диалог параметров вектора привязки

Имя. Вы можете задать комментарий к вектору привязки, по которому вы будете его отличать от других при вставке и редактировании данного чертежа как фрагмента.

Использовать как основной вектор привязки. Определяет тот вектор привязки, который будет предложен по умолчанию при вставке фрагмента в сборочный чертёж. В чертеже фрагмента может быть определен только один основной вектор привязки, хотя векторов привязки может быть много.

Использовать только первую точку (для векторов привязки, заданных одной точкой). При установленном флаге в качестве точки привязки используется первая точка вектора привязки.

Группа Связь со слоями служит для определения отображения слоёв чертежа при нанесении его в качестве фрагмента.

Возможен выбор одного из трёх режимов отображения слоёв чертежа при нанесении его в качестве фрагмента:

•Рисовать все.

•Рисовать только помеченные.

•Рисовать все, кроме помеченных.

Данные параметры влияют на отображение только 2D элементов фрагмента. На видимость 3D фрагментов, расположенных на соответствующих слоях, они не влияют.

Список слоёв. Данное поле содержит список всех присутствующих на чертеже слоёв. Здесь можно отметить те из них, которые будут отображаться при нанесении документа в качестве фрагмента с использованием данного вектора привязки.

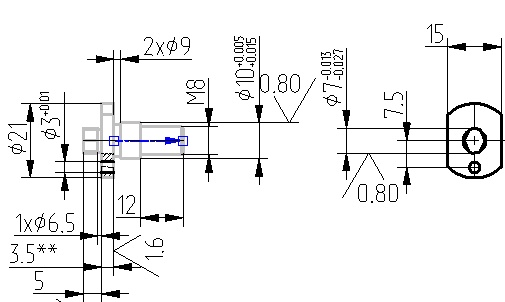

На рисунке, приведённом ниже, помечены цветом вектор привязки и элементы чертежа, которые необходимо перенести в сборочный чертёж. Этим элементам был присвоен новый слой. Именно этот слой нужно отметить в параметрах вектора привязки.

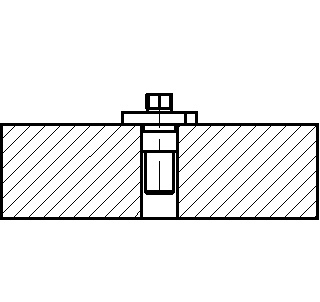

Теперь, при нанесении данного чертежа в качестве фрагмента, в сборочном чертеже будет отображаться только помеченный слой, а, следовательно, и те элементы, которые лежат на этом слое.



В контекстном меню для векторов привязки, имеющих связанные слои, есть команда Применить видимость слоёв. При её вызове устанавливается видимость или невидимость слоёв в соответствии с тем, как они будут отображаться при вставке данного документа в качестве фрагмента с использованием данного вектора привязки.

Связь с рабочей плоскостью. Служит для определения рабочей плоскости, с которой будет связан данный вектор привязки. Эта возможность используется при создании планировок (см. команду Создать 3D фрагмент.

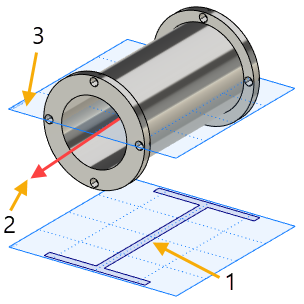

Ориентация вида. Ориентация вида используется при создании планировок (2D фрагмент на рабочей плоскости по 3D фрагменту). Она позволяет выбрать условие, при котором схематичное изображение будет добавлено на плоскость сборки.

1. Плоскость сборки

2. Положение вектора привязки

3. Плоскость 3D фрагмента

Всего возможно три варианта:

•Параллельно плоскости

•Осевая симметрия

•Произвольная симметрия

Параллельно рабочей плоскости - после добавления модели в сборку, её схематичное изображение будет создано только при условии, что рабочая плоскость сборки параллельна рабочей плоскости в файле фрагмента, с которой связан вектор.

Осевая симметрия - Используется для моделей типа тело вращения. После добавления модели в сборку, её схематичное изображение может быть создано на любой плоскости сборки, которая параллельна прямой, на которой лежит вектор привязки.

Произвольная ориентация - Используется для тел с центральной симметрией или имеющих одинаковое условно-графическое отображение нескольких видов. После добавления модели в сборку, её схематичное изображение может быть создано на любой плоскости.

Уровень. Цвет. Эти параметры определяют уровень видимости элемента и цвет его отображения на чертеже.
