Дополнительные параметры обозначения сварного шва

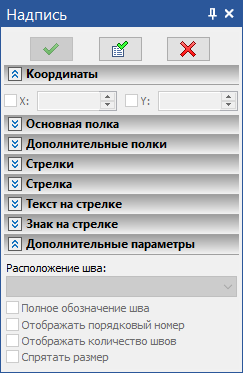

Вкладка Дополнительные параметры в окне параметров команды Обозначение сварного шва содержит следующие параметры обозначения сварного шва:

Расположение шва. Данный параметр указывает, с какой стороны шва проставляется обозначение: С лицевой стороны (обозначение шва будет расположено на полке надписи) или С оборотной стороны (обозначение шва будет расположено под полкой надписи).



Полное обозначение шва. Если данный флажок включен, то на обозначении указывается полное обозначение сварного шва. При отключенном флажке проставляется сокращённое обозначение, содержащее номер типа шва и индивидуальные параметры данного шва.



По умолчанию для каждого типа сварного шва первая линия-выноска создаётся с полным обозначением, все последующие для данного типа сварного шва с сокращённым обозначением.

Отображать порядковый номер. При установке данного флажка на стрелке надписи-обозначения проставляется номер типа данного сварного шва. Параметр доступен только при установленном флажке Полное обозначение шва.

Отображать количество швов. Данный параметр доступен только при установке флажка Отображать порядковый номер. Если он установлен, перед номером типа сварного шва, проставляемым на стрелке надписи, будет указано общее количество сварных швов данного типа в текущем документе.

Спрятать размер. Если данный флажок включен, то в полном обозначении сварного шва не отображается размер катета шва. При отключенном флажке проставляется полное обозначение с указанием размера катета.
