Диалог параметров
обозначения сварного шва можно вызвать одним из следующих способов:
•по двойному нажатию
на обозначении в окне 2D или 3D вида, либо в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на обозначении в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе обозначения в окне 2D или 3D вида
•из автоменю команды
Обозначение сварного шва .

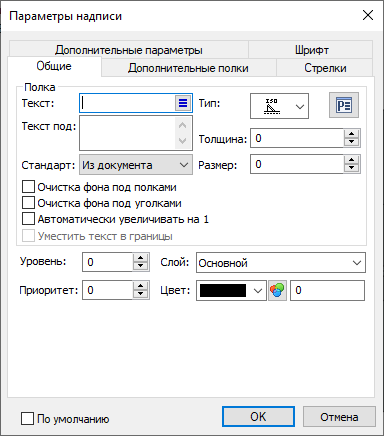

Диалог называется Параметры надписи и имеет следующие вкладки:
•Общие
Содержит тот же набор параметров, что и вкладка Основная полка окна параметров команд Обозначение сварного шва и
Надпись (см. главы Обозначение сварного шва и Основная полка надписи).
Кроме того, позволяет задать Уровень, Приоритет, Слой и Цвет.
•Дополнительные полки
Содержит тот же набор параметров, что и вкладка Дополнительные полки окна параметров команд Обозначение сварного шва и Надпись.
•Стрелки
Содержит тот же набор параметров, что и вкладки Стрелки, Стрелка, Текст на стрелке и Знак на стрелке окна параметров команд Обозначение сварного шва и Надпись.
•Дополнительные параметры
Содержит тот же набор параметров, что и вкладка Дополнительные параметры окна параметров команды Обозначение сварного шва. При редактировании обозначения, не привязанного к сварному шву данная вкладка не отображается.
•Шрифт
См. главу Параметры шрифта элементов оформления чертежа.
Кроме того, в нижней части диалога независимо от активной вкладки отображается флаг По умолчанию. Если его установить, параметры выбранного элемента будут применяться по умолчанию в команде Надпись. На команду Обозначение сварного шва параметры по умолчанию, установленные таким способом, не распространяются.
