Обозначение сварного шва

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

WeldInscriptions

Сборка > Сборка > Обозначение сварного шва

Оформление > Таблица сварных швов > Обозначение сварного шва

Сварка > Сварка > Обозначение сварного шва

Клавиатура

Текстовое меню

<WN>

Оформление > Таблица сварных швов > Обозначение сварного шва

Сервис > Сварка > Обозначение сварного шва

Команда предназначена для создания обозначений сварного шва на чертеже и в 3D сцене.

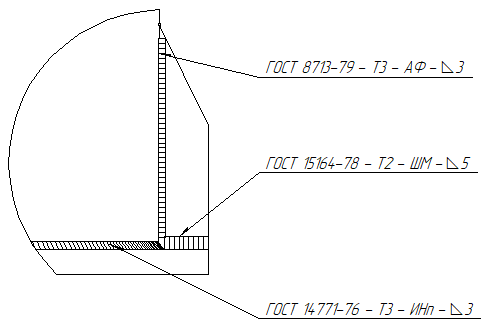

19_Seam2Dintro

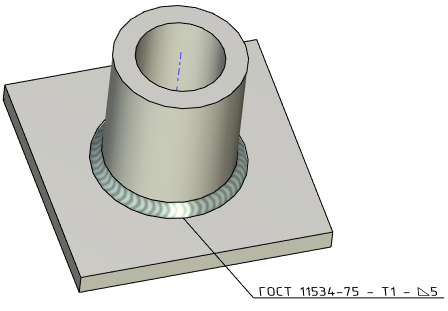

19_Seam3Dintro

Команда WeldSeam2D20x20 Обозначение сварного шва основана на команде Leader20x20 Надпись и имеет с ней общий механизм создания стрелок и полок, а также общие параметры и опции автоменю. В данной главе приведена информация только о специфических параметрах и опциях обозначений сварного шва, отличающихся от параметров и опций обычных надписей. Информация о полках (кроме специциальных полок обозначения сварного шва) приведена в разделах Основная полка надписи и Дополнительные полки надписи. Информация о стрелках приведена в разделах Форма и расположение стрелки надписи, Дополнительные стрелки надписи, Параметры стрелок надписи. Информация о параметрах шрифта приведена в разделе Параметры шрифта элементов оформления чертежа.

После вызова команды в автоменю, помимо обычных опций создания надписи, присутствует дополнительная опция, позволяющая выбрать сварной шов:

WeldSelect

<R>

Выбрать сварной шов

Для выбора шва следует подвести курсор к тем линиям или 2D путям чертежа, с которыми связан сварной шов, либо к 3D шву в 3D сцене. Когда шов подсветится, его можно выбрать, нажав mouse left. Если тип задан в параметрах шва, то на динамическом изображении надписи, привязанном к курсору, появится текстовое обозначение выбранного сварного шва. Далее обозначение привязывается к чертежу или 3D сцене так же, как обычная надпись.

На чертеже таким образом можно выбрать только линии проекций 3D сварных швов. 2D сварные швы можно выбрать только в окне Сварные швы.

Параметры создаваемого обозначения можно настроить в окне параметров. Окно разделено на вкладки. Вкладки Координаты, Основная полка, Дополнительные полки, Стрелки, Стрелка, Текст на стрелке, Знак на стрелке содержат те же параметры, что и в команде Leader20x20 Надпись. Вкладка Дополнительные параметры содержит параметры, доступные только в команде WeldSeam2D20x20 Обозначение сварного шва и описана в отдельной главе.

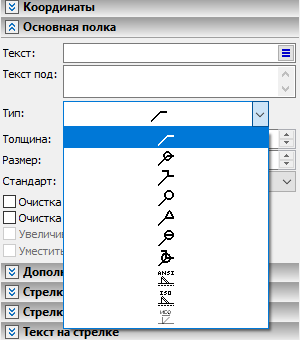

Для стандартов ISO, ANSI и ГОСТ Р ИСО тип и содержимое полки обозначения сварного шва задаются вручную. Для этого в окне параметров на вкладке Основная полка необходимо выбрать специальный Тип полки: WeldANSI20x20 ANSI, WeldISO20x20 ISO или WeldISORUS20x20 ИСО.

19Weld5

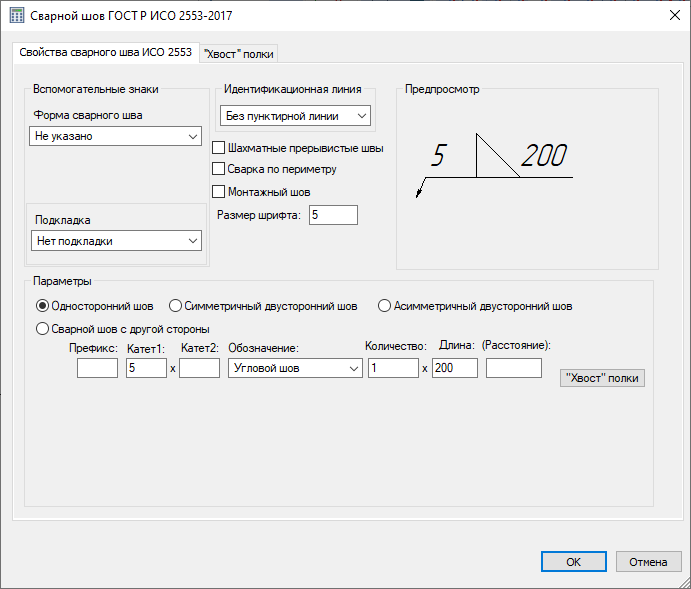

Такие полки являются специальными 2D фрагментами, все необходимые параметры которых можно задать в диалоге внешних переменных. Диалог вызывается нажатием иконки ParametersWeld, расположенной в окне параметров справа от поля Тип. Кнопка появляется только после выбора соответствующего типа полки. Содержимое диалога для разных типов полки (разных стандартов) отличается.

19Weld6

После подтверждения вводимых значений и указания всех необходимых параметров для сварного шва будет создано обозначение.

19Weld1S                    19Weld2S

Кроме того, T-FLEX CAD позволяет пользователю создавать собственные типы полок для обозначения сварных швов. Пользовательские типы полок создаются как обычные параметрические фрагменты и сохраняются в папке «…\T-FLEX CAD xx\Библиотеки\Служебные\Welding Symbols», после чего становятся доступными в выпадающем списке типов полок.

Основные темы в этом разделе:

Дополнительные параметры обозначения сварного шва

Диалог параметров обозначения сварного шва
