Откат 3D модели

При необходимости внести правки в уже созданную 3D модель можно воспользоваться режимом отката 3D модели на уровень определённой операции. Данная функция является полезной в тех случаях, когда необходимо произвести доработку в середине дерева модели. В режиме отката 3D модель возвращается на более ранний этап создания. Элементы и операции, находящиеся в истории модели после точки отката, в режиме отката гасятся и становятся недоступными для выбора. В этот момент они помечаются полупрозрачными иконками. Все элементы и операции, созданные в режиме отката, автоматически встраиваются в дерево 3D модели между операцией, до которой произведён откат, и последующими операциями, выгруженными из сцены. Допускается последовательное выполнение нескольких откатов.

При выходе из режима отката система автоматически перестраивает взаимосвязи модели для восстановления последующих операций. Если по какой-либо причине в результате внесенных изменений в модели возникают ошибки, система предложит восстановить исходное состояние модели, которое было до отката. Это защищает пользователя от внесения в модель некорректных изменений. Вызов режима отката и его завершение производится при помощи команд в контекстном меню операции в дереве модели. Откат будет произведён до уровня той операции, из контекстного меню которой была вызвана команда.

Рассмотрим использование отката на простом примере. В данной модели требуется добавить сглаживание угловых рёбер.

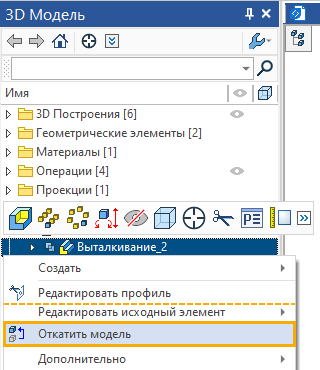

Выполняем откат модели до базовой операции выталкивания. При этом операция Оболочка_1 из сцены выгружается.

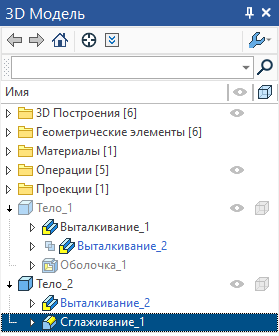

Выполняем сглаживание рёбер (в дерево модели добавляется операция Сглаживание_1).

Завершаем откат, кликнув на любой операции в дереве модели или в любом месте в 3D сцене.

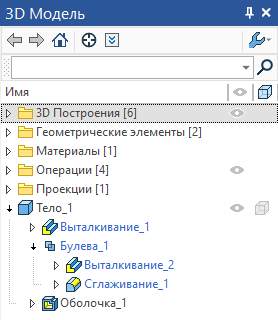

В результате получаем модель, представленную на следующем рисунке.

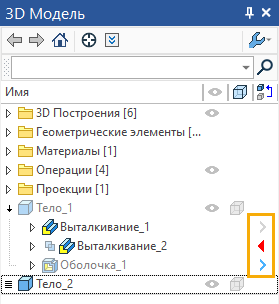

Для удобной работы с откатом предназначена колонка Откат. Красной стрелкой указывается операция, до которой осуществлен откат модели, синей стрелкой указываются все последующие операции, а серой стрелкой все предыдущие.
