Параметры дерева 3D модели |

|
Параметры дерева 3D модели |
|

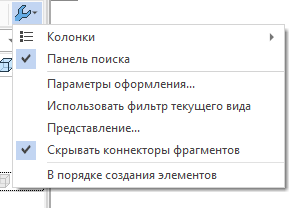

Команды и опции для настройки отображения дерева модели вынесены в выпадающее меню, появляющееся при нажатии на кнопку
Параметры на панели инструментов дерева:
•Использовать фильтр текущего вида
•Скрывать коннекторы фрагментов
Данное выпадающее меню также доступно в последнем пункте (Вид) контекстного меню элементов дерева.
При включенной опции панель для поиска элементов в дереве по ключевым словам отображается на панели инструментов в верхней части дерева.

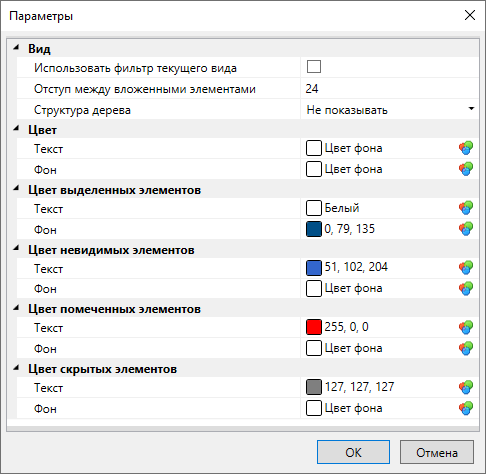

Команда вызывает диалог Параметры. В диалоге можно задать цвета текста и фона под текстом для различных элементов дерева.
Также в диалоге доступна группа параметров Вид. Её содержимое зависит от того, был ли вызван диалог из окна 3D модель или из дерева модели в 3D окне.
В обоих случаях будут доступны следующие параметры:
•Использовать фильтр текущего вида

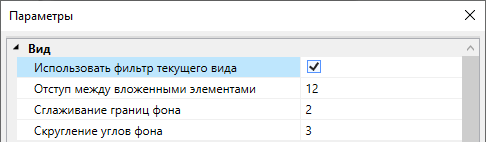

Позволяет применить настройки селектора 3D окна для выбора элементов в дереве модели. При наведении курсора на элементы в дереве будут подсвечиваться только элементы, соответствующие фильтру. Флаг доступен как в диалоге параметров оформления, так и непосредственно в выпадающем меню параметров дерева.
•Отступ между вложенными элементами
Отступ по горизонтали для дочерних элементов в дереве модели относительно родительских в пикселях.
Если диалог вызван для окна 3D модель, то также доступен следующий параметр:
•Структура дерева
Позволяет задать визуальное отображение структуры дерева. Доступны варианты: не показывать, линии, точки.
Если диалог вызван для дерева в 3D окне, то также доступны следующие параметры:
•Сглаживание границ фона
Настройка плавности перехода от цвета 3D сцены к цвету фона в дереве.
•Скругление углов фона
Радиус скругления углов прямоугольников фона в дереве.
Данная команда позволяет настраивать информацию, которая выводится в дереве 3D модели. При вызове команды появляется окно диалога настройки.

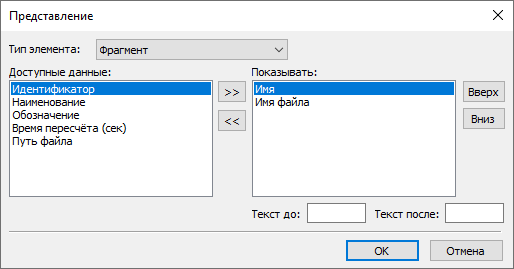

В диалоге Представление можно выбрать данные, которые будут отображаться в дереве для объектов разных типов. Тип элемента можно выбрать в выпадающем меню в верхней части диалога. Список Показывать содержит данные, отображаемые в данный момент, список Доступные данные - данные, не отображаемые в данный момент. Используйте кнопки [>>] и [<<] в центральной части диалога для перемещения выбранных строк между списками. Строки в списке Показывать можно упорядочивать с помощью кнопок Вверх и Вниз. В результате, информация, отображаемая сверху вниз в списке Показывать, будет отображаться слева направо в дереве модели. В зависимости от выбранного Типа элемента могут отображаться следующие данные:
•Имя;
•Имя файла;
•Наименование (согласно спецификации);
•Обозначение (согласно спецификации);
•Идентификатор;
•Время пересчета в секундах;
•Путь файла;

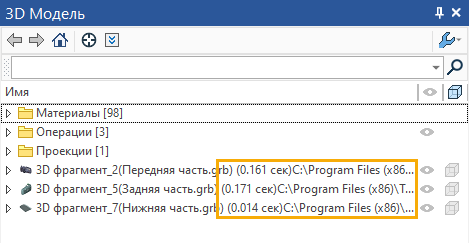

•Время проецирования (для проекций).
Если пользователем выбран пустой набор данных для отображения, будет отображаться набор данных по умолчанию.
Для каждой из строк в списке Показывать можно добавить произвольный Текст до и Текст после для визуального разделения данных при отображении в дереве.
Настройки, заданные в диалоге Представление, сохраняются в файле документа и используются при его повторном открытии.
Скрывать коннекторы фрагментов
При включённом флаге коннекторы фрагментов не отображаются в 3D сцене.

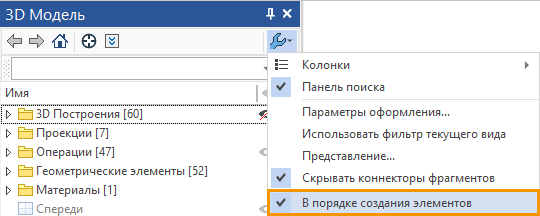

При включённом флаге дерево 3D модели отображается в порядке создания элементов.

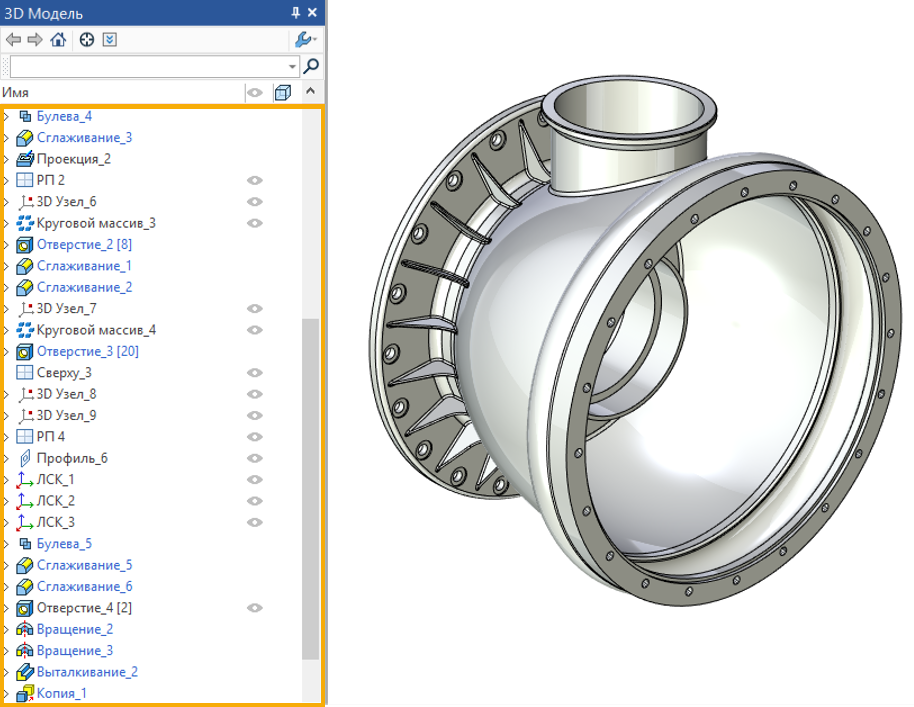

В качестве корневых элементов в виде списка выводятся все элементы 3D модели в порядке их создания.

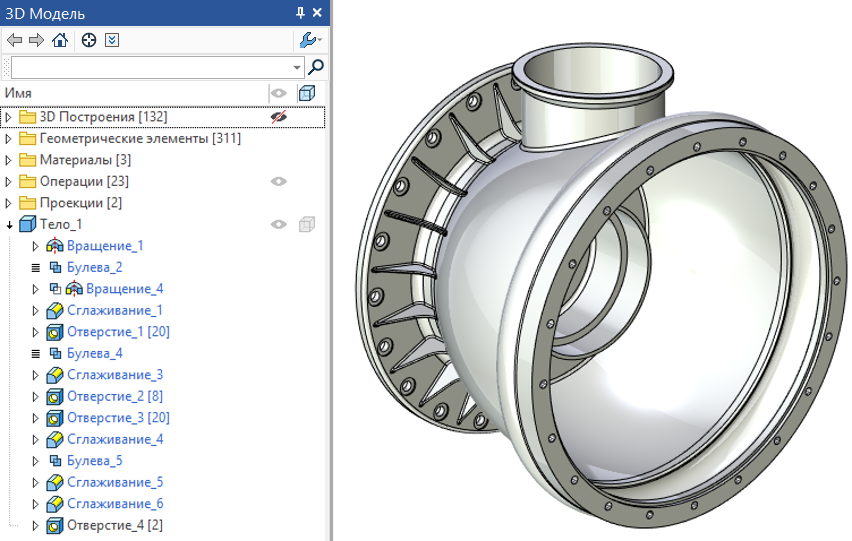

Стандартное представление
Объекты в порядке создания
