Коллективная разработка изделий в T-FLEX DOCs

Предыдущая страницаВ началоСледующая страница

T‑FLEX DOCs позволяет вести коллективную разработку изделия. Это означает, что один сборочный узел может параллельно проектировать несколько конструкторов. При этом каждый из них получает в свою часть модели данные от остальных конструкторов по компоновке.

Порядок действий следующий:

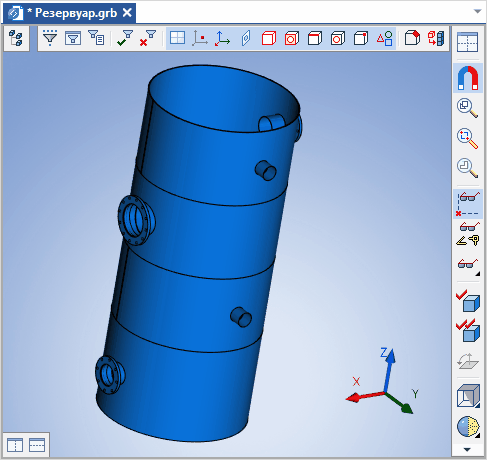

1.Ответственный за разработку ведущий конструктор создаёт файл головной 3D-сборки. Данный файл будет доступен конструкторам только для просмотра.

clip0140

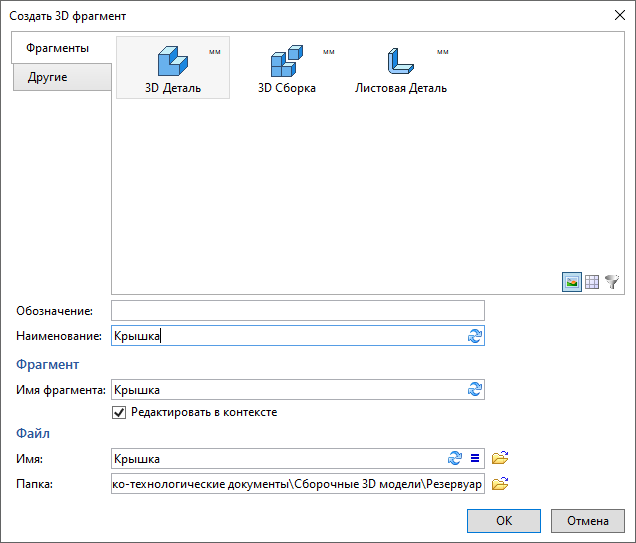

2.Далее ведущий конструктор из файла головной сборки создаёт отдельные файлы-фрагменты для первого и второго конструктора с помощью команды 3DFragmentCreate20x20 Создать 3D фрагмент. Сначала в диалоге команды указывается локальная папка, в которую будет помещён файл фрагмента на текущем компьютере.

35_Collab2

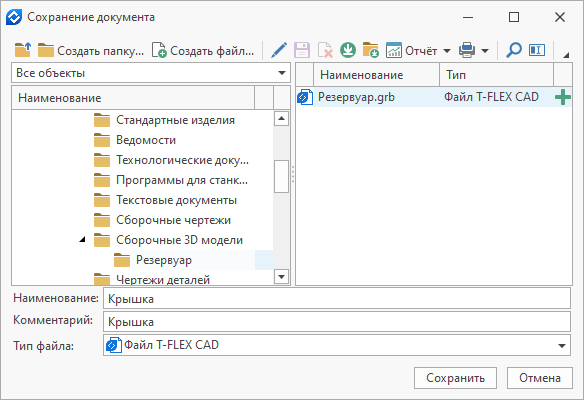

Затем после нажатия ОК автоматически открывается диалог сохранения документа в DOCs, в котором следует указать папку справочника DOCsFilesNew20x20 Файлы, в которую будет помещён файл фрагмента на сервере DOCs.

35_Collab3

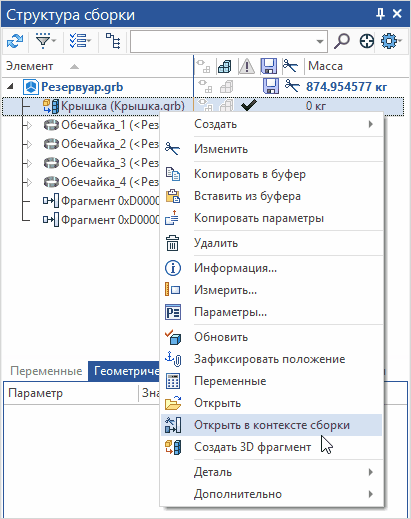

Чтобы по геометрии головной сборки создать необходимые элементы построения, связанные с ней, следует открыть созданный файл фрагмента в контексте сборки. Для этого необходимо выбрать фрагмент в окне SWAssyStructure20x20 Структура сборки и вызвать команду контекстного меню WorkinContext1 Открыть в контексте сборки. В этом случае в файле-фрагменте головная сборка будет видна в полупрозрачном режиме.

clip0157

Если установить флаг Редактировать в контексте в окне создания 3D фрагмента, его файл будет открыт в контексте сборки сразу после создания.

3. Для файла-фрагмента, открытого в составе сборки, включить режим AssyContextSelectAssy24x24 Выбирать элементы сборки.

4. Добавить в файл-фрагмент ссылки на необходимые элементы построения и тела сборки с помощью команды ReferenceElement20x20 Ссылочный элемент.

Пиктограмма

Лента

ReferenceElement

Сборка > Сборка > Ссылочный элемент

Клавиатура

Текстовое меню

<3RE>

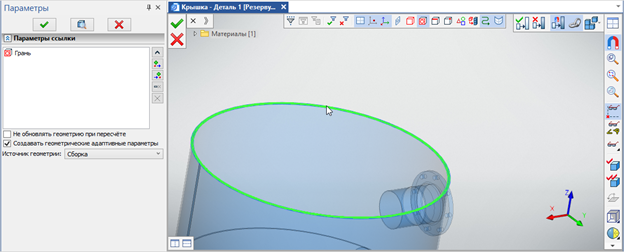

В служебном окне SWParameters20x20 Параметры следует задать требуемые параметры ссылочного элемента. Если флаг Создавать геометрические адаптивные параметры установлен, то созданный ссылочный элемент будет помещён в геометрические параметры фрагмента, и редактируемый фрагмент станет адаптивным. В этом случае при изменении исходной геометрии головной сборки будет изменяться геометрия, связанная с ней в файле фрагмента.

Integration173

5. Когда файл-фрагмент подготовлен, ведущий конструктор выполняет команду AssyContextSaveFragment24x24 Сохранить фрагмент.

В результате файл сохранится в справочник DOCsFilesNew20x20 Файлы.

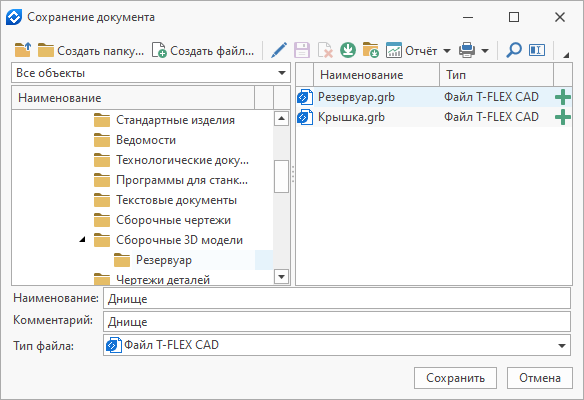

6. Аналогично создаётся файл-фрагмент для второго конструктора.

35_Collab6

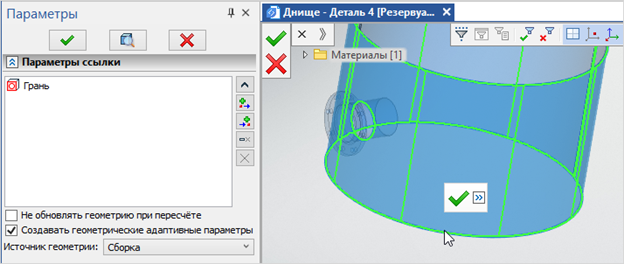

В файле-фрагменте создаётся соответствующий ссылочный элемент.

Integration175

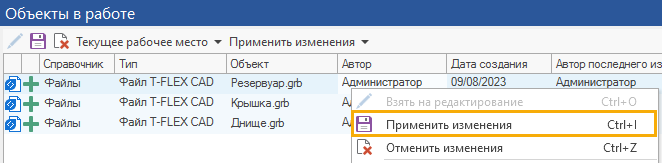

7. Для того, чтобы файлы-фрагменты стали доступны конструкторам, ведущий конструктор должен применить к ним произведённые изменения.

35_Collab8

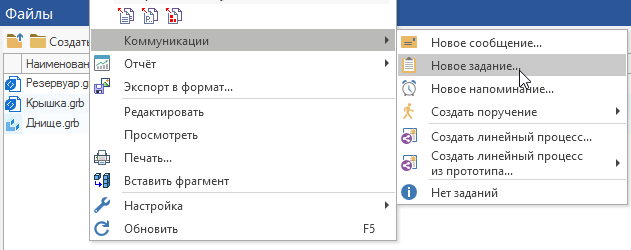

8. Созданные файлы ведущий конструктор прикрепляет к заданиям на разработку и отправляет конструкторам. Для этого можно использовать команду Коммуникации > Новое задание контекстного меню файла-фрагмента.

35_Collab9

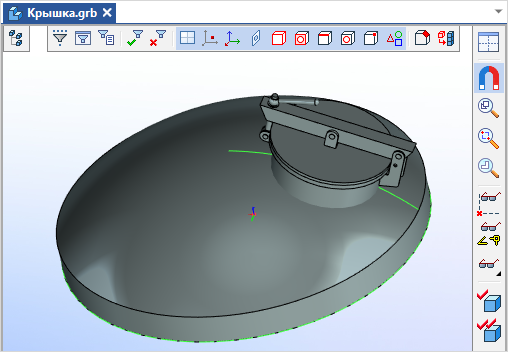

9. Далее первый и второй конструкторы ведут разработку параллельно в выданных файлах.

Integration177

10. Изменения в файлах-фрагментах отображаются в головной сборке.

11. Для каждого файла-фрагмента формируется свой состав изделия.

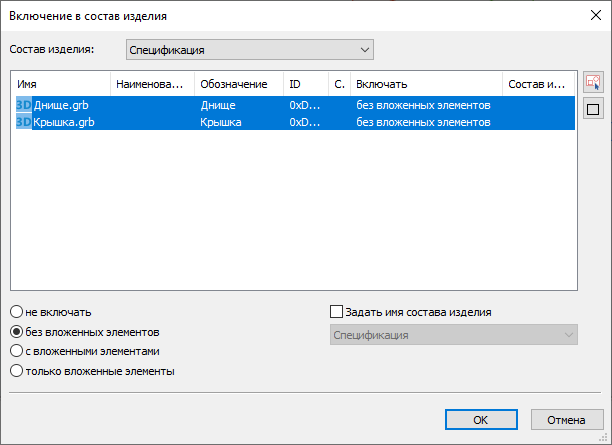

12. Сформированный состав изделия фрагмента добавляется в состав головной сборки c помощью команды IncludedFragments24x24 Включение фрагментов в состав изделия.

35_Collab11

13. После окончания разработки необходимо применить изменения ко всем объектам.
