Создание сборочной единицы

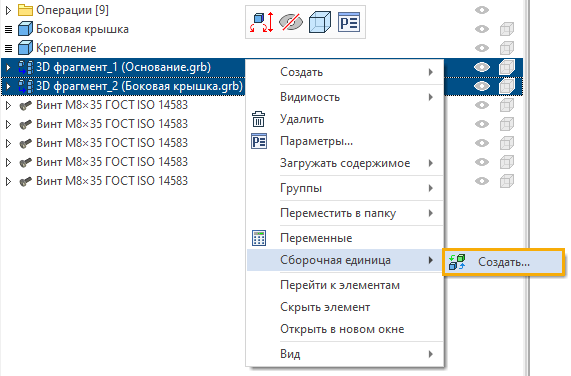

Данная команда доступна в окне Структура сборки и в контекстном меню фрагментов, выбранных в окне 3D Модель. Позволяет изменить иерархию фрагментов в структуре сборки: поместить фрагменты в подсборку, изменив им уровень на n-1, где n – текущий уровень фрагментов.

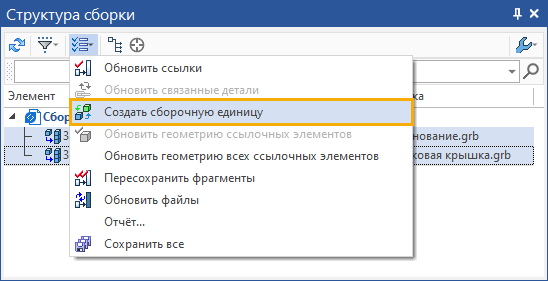

В окне Структура сборки, выделив фрагменты, которые нужно поместить в отдельную подсборку, нажимаем пиктограмму Действия , из списка команд выбираем команду Создать сборочную единицу.

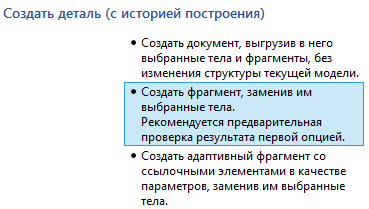

Появляется диалог создания детали. Для создания новой сборочной единицы – выбираем второй вариант.

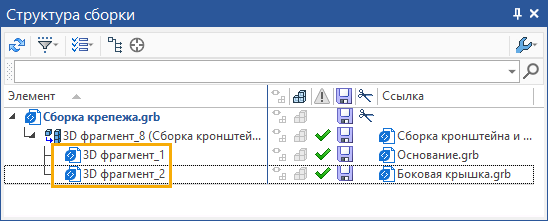

Изменения структуры можно увидеть в окне Структура сборки. Выделенные фрагменты переместились на уровень ниже, а на их месте появилась новая сборочная единица.

Фрагменты в новой подсборке сохранят свои трансформации согласно той сборке, из которой они были помещены в новую подсборку. Ссылочные элементы сохранят как источник ссылочной геометрии, так и источник параметров документа.

Если перемещаемый на уровень вниз фрагмент был адаптивным к сборке (подсборке), то он перестанет быть адаптивным, т.к. будет нарушена связь «Сборка > фрагмент первого уровня».
