Дубликат детали

Команда создания дубликата детали Деталь > Создать дубликат доступна в контекстном меню каждого фрагмента. Дубликат делает как копию фрагмента в сборке, со всеми значениями его параметров (внешних переменных и геометрических параметров), так и копию исходного файла на диске, также со всеми значениями параметров. Т.е. создаёт две одинаковые связи в сборке: фрагмент в сборке > исходный файл фрагмента, сохраняя значения параметров как в сборке, так и в исходном файле.

Рассмотрим пример. Пусть у нас есть сборка корпуса, где уже расставлены все винты М4х6. Каждый фрагмент имеет один и тот же исходный файл «Винт ГОСТ ISO 14583.grb». Кроме того, есть один винт М5х8, и у него тоже исходный файл - «Винт ГОСТ ISO 14583.grb».

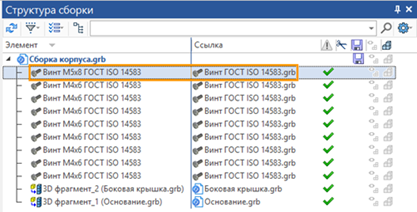

Файл «Винт ГОСТ ISO 14583.grb» имеет внешние переменные. Значения переменных в исходном файле, и у фрагментов винтов М4х6 и винта М5х8 – разные. Создадим дубликат связи «Фрагмент Винт М5х8 > Винт ГОСТ ISO 14583.grb». Для этого вызываем контекстное меню фрагмента винта М5х8 в окне Структура сборки. Выбираем команду Деталь > Создать дубликат.

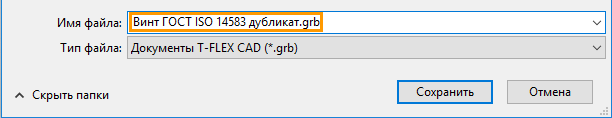

Появляется диалоговое окно, в котором нужно указать имя нового исходного файла и его расположение.

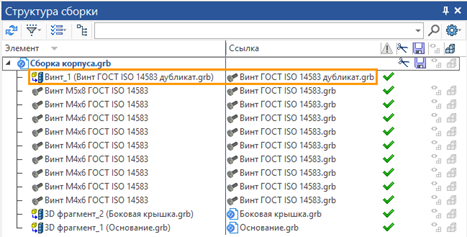

В результате был создан новый фрагмент, в точности повторяющий исходный, и новый исходный файл, также в точности повторяющий все параметры дубликата.

Расположение в сборке у нового фрагмента будет такое же, как у исходного, т.е. в нашем случае в одном отверстии будет два винта. Положение фрагмента, как и все его параметры, можно поменять.
