Повторная вставка детали

Через окно Структура сборки или контекстное меню детали или подсборки можно указать их повторную вставку.

Любой фрагмент любого уровня, будет вставляться повторно как фрагмент первого уровня для того файла сборки, который мы в текущий момент редактируем.

Продолжим пример с контейнером. Нам необходимо вставить зажимы крышки на все оставшиеся позиции. Фрагмент зажима является фрагментом второго уровня, входящим в сборку «Крышка контейнера». Если мы хотим, чтобы при повторной вставке фрагмент «Зажим контейнера» был фрагментом второго уровня, входящим в подсборку «Крышка контейнера», то нам необходимо открыть фрагмент «Крышка контейнера». Если мы хотим позиционировать фрагмент «Зажим контейнера» только на основании привязки к геометрии крышки – то можно просто открыть файл фрагмента «Крышка контейнера». Если мы хотим при позиционировании зажима привязываться ко всем элементам общей сборки, то нам надо открыть фрагмент «Крышка контейнера» в контексте сборки «Сборка контейнера». Все элементы общей сборки, к которым был привязан фрагмент «Зажим контейнера», будут для фрагмента «Крышка контейнера» ссылочными элементами.

Рассмотрим оба случая.

Откроем файл «Сборка контейнера», откроем фрагмент «Крышка контейнера» в контексте сборки контейнера. Выключим выбор элементов сборки, сделав пиктограмму неактивной. В этом случае привязка будет только к элементам крышки.

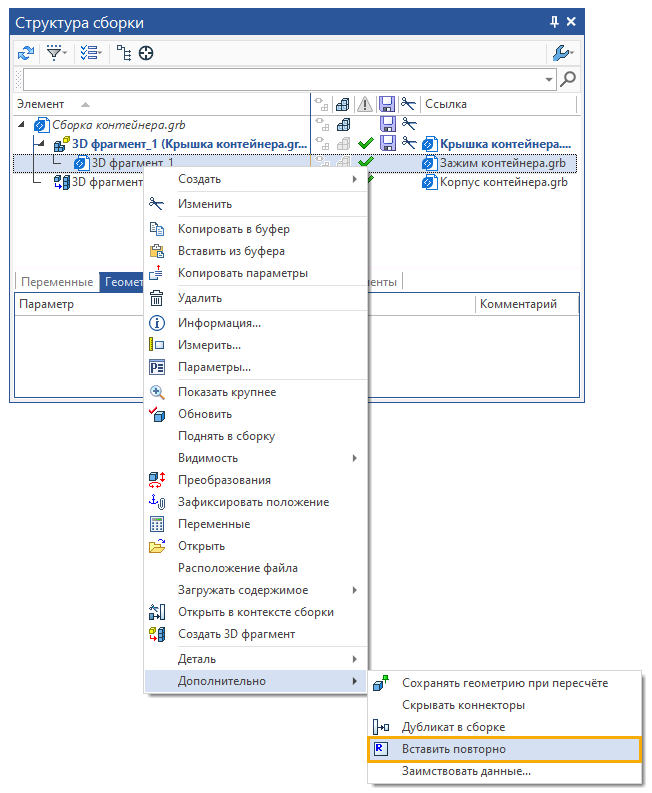

В окне Структура сборки вызовем контекстное меню для фрагмента «Зажим контейнера» и выберем команду Вставить повторно.

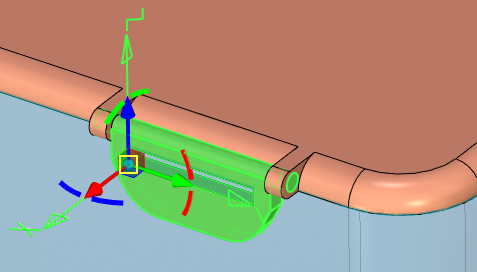

Далее по принципу вставки по ЛСК, как и для сборки «Снизу вверх», определяем положение фрагмента. Укажем исходную ЛСК на оси зажима и целевую ЛСК на оси лапки крышки. Поворотами вокруг осей определим верное положение зажима.

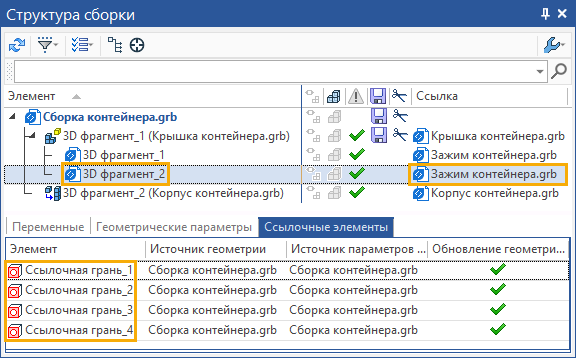

Выйдем из контекста сборки с сохранением . В окне Структура сборки появился второй фрагмент второго уровня. Он имеет ссылку на тот же исходный файл фрагмента «Зажим контейнера» и те же ссылочные элементы, т.к. ссылочные элементы принадлежат исходному файлу фрагмента.

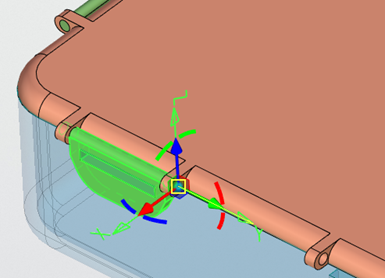

Вновь откроем фрагмент «Крышка контейнера» в контексте сборки. Теперь включим выбор элементов сборки, сделав пиктограмму активной. В окне Структура сборки, через контекстное меню фрагмента укажем повторную вставку. Выберем исходную ЛСК на вершине прямоугольного отверстия зажима, и целевую ЛСК на вершине ребра корпуса (т.е. на элементе сборки, в контексте которой мы работаем). Поворотами вокруг осей определим верное положение зажима.

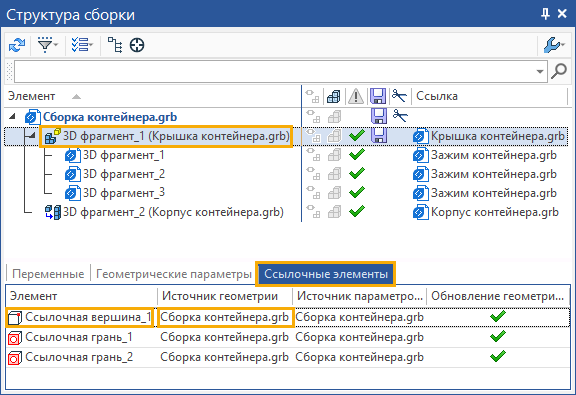

В окне Структура сборки можно увидеть, что появился новый фрагмент зажима. Важно обратить внимание, что у фрагмента «Крышка контейнера» появился новый ссылочный элемент. Этот ссылочный элемент был создан автоматически, при выборе вершины для указания целевой ЛСК, при вставке фрагмента. Т.к. вершины ребра корпуса во фрагменте «Крышка контейнера» нет – то его нужно заимствовать из сборки, соответственно был создан ссылочный элемент.

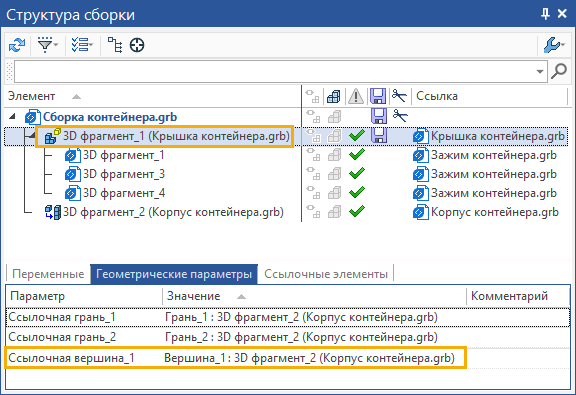

Т.к. фрагмент «Крышка контейнера» является для сборки фрагментом первого уровня, то новый ссылочный элемент является также и геометрическим параметром фрагмента.
