Объекты копирования
Набор копируемых объектов одной операции может содержать несколько элементов одного типа (только операции, только Тела, только грани и т.п.). В зависимости от типа 3D копии (т.е. от типа выбранных объектов копирования) меняются параметры и возможности операции (см. Типы копий 3D элементов).
Исходная и целевая системы координат
В качестве исходной и целевой систем координат можно выбрать любые существующие ЛСК.
Если нужная ЛСК (исходная или целевая) отсутствует в 3D модели, её можно создать автоматически при задании операции 3D копии. Для этого достаточно указать 3D точку начала координат требуемой ЛСК. В указанной точке создаётся новый 3D элемент – ЛСК. Направления её осей совпадут с направлением осей глобальной системы координат.
Общие принципы копирования
Положение создаваемой копии в общем случае определяется путём переноса исходной системы координат в целевую.

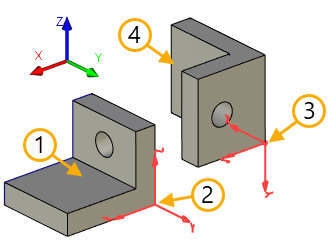

1. Исходное тело - операция
2. Исходная система координат
3. Целевая система координат
4. Копия
К создаваемой копии дополнительно можно применить преобразование симметрии относительно одной из плоскостей целевой системы координат.

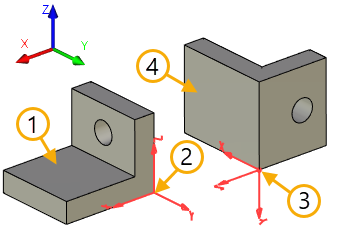

1. Исходное тело - операция
2. Исходная система координат
3. Целевая система координат
4. Копия с дополнительной симметрией относительно плоскости XY целевой системы координат
При создании копии с дополнительной симметрией можно задать только одну исходную ЛСК. В этом случае система будет считать, что исходная и целевая ЛСК совпадают.

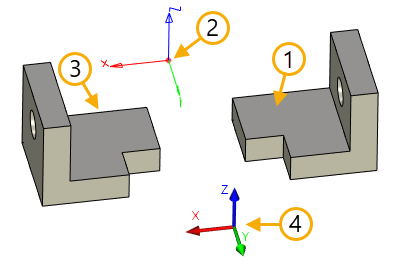

1. Исходное тело - операция
2. Исходная система координат
3. Копия с дополнительной симметрией относительно плоскости YZ
4. Глобальная СК
Дополнительное симметричное отражение копии позволяет получать результат, аналогичный применению операции 3D симметрии. Например, можно использовать такие копии для создания симметричных деталей (построить половину детали, выполнить операцию копирования с симметрией и сделать булеву операцию сложения двух половинок).
