Типы копий 3D элементов

Копия операций

3D копия операций позволяет копировать существующие операции модели. В результате создания операции копирования появляются новые Тела – копии исходных операций.

В структуре модели результат 3D копии операций отображается следующим образом: если для создания копии была выбрана только одна операция, то последней операцией созданного Тела-копии будет сама операция 3D копии. Если же 3D копия создавалась сразу для нескольких объектов, то создающими операциями у новых Тел будут ссылки на операцию копирования.

Дополнительный режим копирования с объединением автоматически объединяет созданную копию с телом исходной операции. Если набор объектов копирования содержит более одной операции, то каждая созданная копия объединяется с соответствующей ей исходной операцией.

1. Исходная система координат

2. Целевая система координат

3. Исходное тело

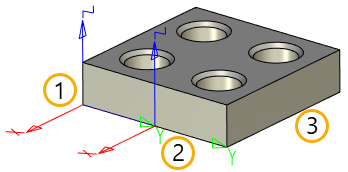

1. Исходная система координат

2. Целевая система координат

3. Создание копии без объединения

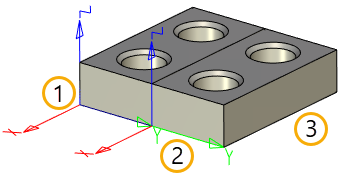

1. Исходная система координат

2. Целевая система координат

3. Создание копии с объединением

3D копия операций может работать в режиме переноса. В этом случае тело исходной операции удаляется, и в 3D сцене и в дереве 3D модели остаётся только созданная копия.

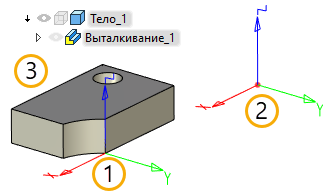

1. Исходная система координат

2. Целевая система координат

3. Исходное тело

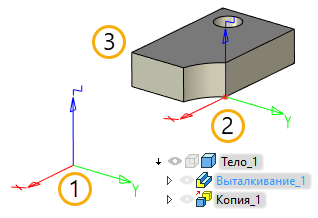

1. Исходная система координат

2. Целевая система координат

3. 3D копия в режиме переноса (исходное тело удалено)

Копия Тел

3D копия Тел создаётся так же, как и копия операций. Но если 3D копия операций копирует только результаты конкретных операций, то копия Тел копирует целиком Тело, полученное с использованием выбранной операции. Если в дальнейшем это Тело будет доработано, 3D копия будет пересчитана с учётом новых операций, вошедших в историю Тела (аналогично массивам Тел).

Копия 3D фрагментов

Симметрия 3D фрагментов создаётся так же, как и симметрия тел.

Операция попадает в дерево модели в виде элемента, внутри которого все элементы копии являются полнофункциональными фрагментами. Это позволяет применять, например, преобразования, сценарий управления разборкой и другие операции к выбранным элементам копий.

Копия 3D элементов построения

Операция копирования позволяет создавать копии любых 3D элементов построения.

В дереве 3D модели созданная операция заносится в специальную папку 3D Построения > Копии. Элементы-копии, полученные в результате применения операции, также заносятся в соответствующие папки дерева. Например, при создании копии 3D профиля результирующий профиль-копия будет занесён в папку 3D Построения > 3D профили.

При копировании рабочих плоскостей и ЛСК к создаваемым копиям нельзя применять дополнительное преобразование симметрии.

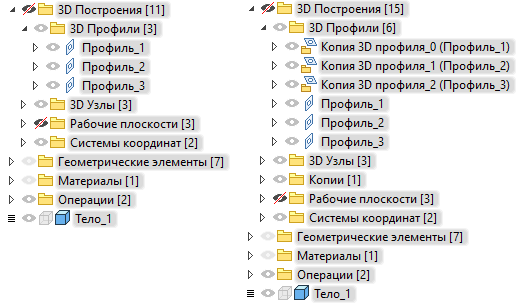

Дерево 3D модели до и после создания 3D копии элементов построения

Копия граней

Копирование граней позволяет добавлять к существующим в 3D модели телам отверстия и выступы, повторяющие уже имеющиеся конструктивные элементы.

3D копия граней всегда создаётся на базе одного тела модели: все копируемые грани должны принадлежать этому телу. Результат создания операции копирования – набор граней-копий – также включается в исходное тело.

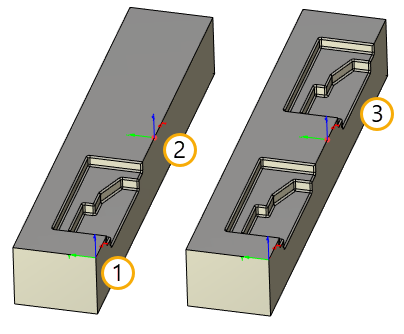

1. Исходная система координат

2. Целевая система координат

3. Результат создания 3D копии граней

Выбранный для создания 3D копии набор граней может быть произвольным, однако должен полностью описывать геометрию копируемого конструктивного элемента детали. Грани-копии должны лежать в пределах исходного тела и пересекаться с другими его гранями так же, как грани исходного набора.

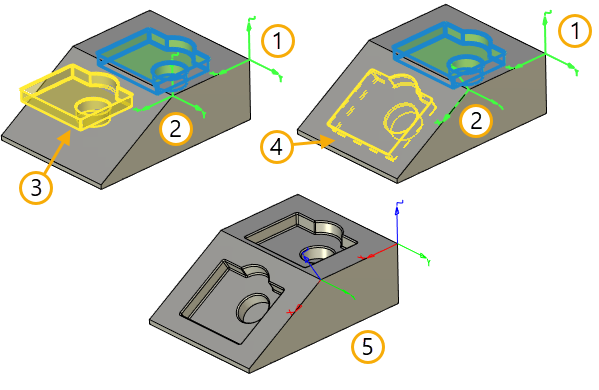

1. Исходная система координат

2. Целевая система координат

3. Пересечение копии с гранями исходного тела иное, чем у исходного набора (3D копия не будет создана)

4. Пересечение копии с гранями исходного тела такое же, как у исходного набора (3D копия будет создана успешно)

5. Результат создания 3D копии граней

При создании копии с симметрией на исходный набор граней накладывается дополнительное условие: все рёбра, ограничивающие копируемый набор граней, должны принадлежать одной базовой (не входящей в список копируемых) грани тела.

Задание исходного набора граней осуществляется так же, как и в массиве граней:

•Выбором замкнутой последовательности рёбер, ограничивающей требуемый набор граней.

•Прямым выбором всех необходимых граней;

•Выбором операции, в результате которой был создан требуемый набор граней.

На результат создания операции копирования граней можно влиять с помощью следующих дополнительных режимов:

•Копирование в пределах одной грани. Применение данного режима существенно уменьшает время пересчёта 3D копии граней;

•Продлевать поверхности (используется только совместно с режимом Копирование в пределах одной грани). Система автоматически будет продлевать или укорачивать копируемые грани для обеспечения корректной вставки их в тело;

•Проверять пересечение с другими гранями (используется для предотвращения создания самопересекающегося тела).

Подробное описание режимов копирования приведено в разделе Дополнительные параметры массива.
