В системе T-FLEX CAD можно создавать параметрические чертежи. Любой чертеж системы может быть вставлен в другой чертеж. Вставляемый чертеж называется фрагментом.
В системе T-FLEX CAD существует два способа привязки параметрических 2D фрагментов при их вставке в сборку:
•Использование векторов привязки.
При этом способе вам необходимо построить чертеж фрагмента, а затем задать в нём вектор привязки. Векторов привязки может быть несколько.
Вектор привязки определяет начало и положительное направление оси X локальной системы координат фрагмента в сборке, позволяя менять положение и ориентацию фрагмента при вставке.
При вставке фрагментов, содержащих векторы привязки можно также использовать коннекторы, созданные в документе сборки.
2D коннектор – это элемент построения, предназначенный для привязки к нему других элементов. Если при нанесении фрагмента на сборке выбирается коннектор, то вектор привязки фрагмента совмещается с вектором коннектора. Кроме геометрического положения (положения начала системы координат и направления осей) коннектор может хранить и другую (размерную или не размерную) информацию, необходимую для «подключения» к нему других элементов. Эта информация хранится в виде именованных значений, которые могут быть как константами, так и переменными. Эти значения используются для задания значений одноимённых внешних переменных подключаемых к ним фрагментов.
•Использование точек привязки.
При этом способе чертеж фрагмента строится по определенным правилам. Вертикальным и горизонтальным линиям построения в качестве параметров задаются зарезервированные имена внешних переменных. В дальнейшем система T-FLEX CAD определяет точку пересечения таких линий как точку привязки фрагмента. Точек привязки может быть несколько. При вставке фрагмента в сборку указываются координаты точек привязки и эти координаты используются в качестве значений соответствующих внешних переменных.
Использование векторов привязки, коннекторов и точек привязки позволяет получать различные конфигурации одного и того же фрагмента при его вставке в сборку.
Основная разница в использовании векторов привязки и точек привязки заключается в последовательности формирования чертежа-фрагмента. При использовании векторов привязки необходимо сначала создать чертёж, а затем определить векторы привязки. При использовании точек привязки сначала необходимо создать точки привязки, а затем формировать чертёж детали с опорой на точки привязки.
Существуют различия и в способе формирования изображения фрагмента на сборочном чертеже при использовании векторов и точек привязки. Фрагменты с вектором привязки создаются следующим образом: сначала формируется изображение фрагмента с учётом видимости слоёв. Затем сформированное изображение смещается в заданную точку и поворачивается на заданный угол, не меняясь. Фрагменты с точками привязки создаются по другой схеме: при задании точек привязки пересчитываются все зависящие от них элементы построения фрагмента, а затем формируется изображение фрагмента.

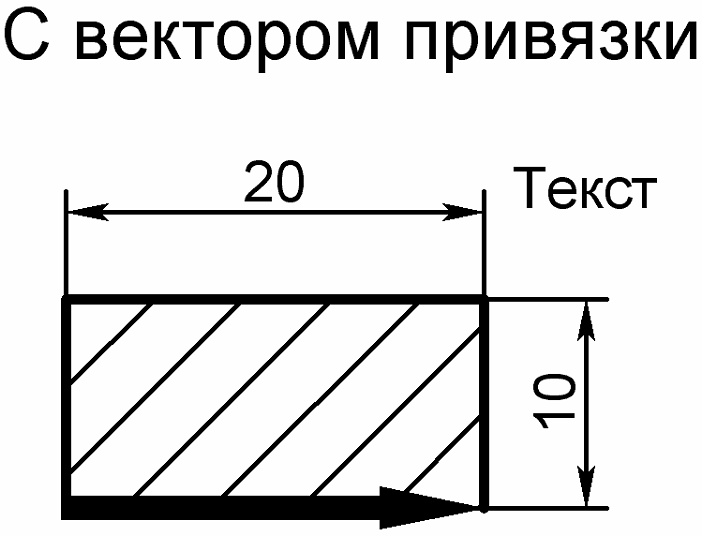

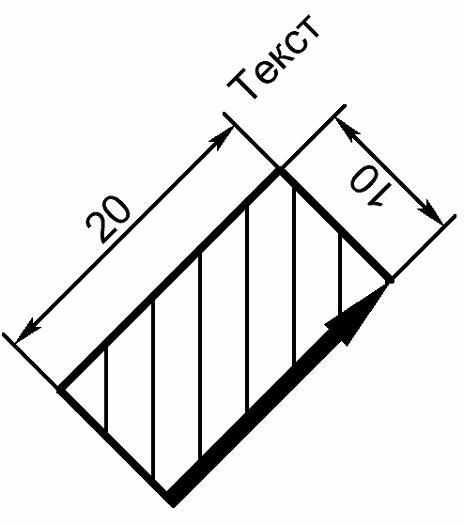

Разница в способе формирования изображения фрагмента на сборочном чертеже приводит к возникновению различий, которые можно проиллюстрировать следующим примером. Создадим одинаковые фрагменты с разными способами привязки. Вставим эти фрагменты на другой чертёж под одинаковым углом. На фрагменте с вектором привязки изменился угол штриховки, один из размеров оказался развернут не по стандарту (при этом не работает функция автоматической ориентации текста размера), изменился угол поворота текста.

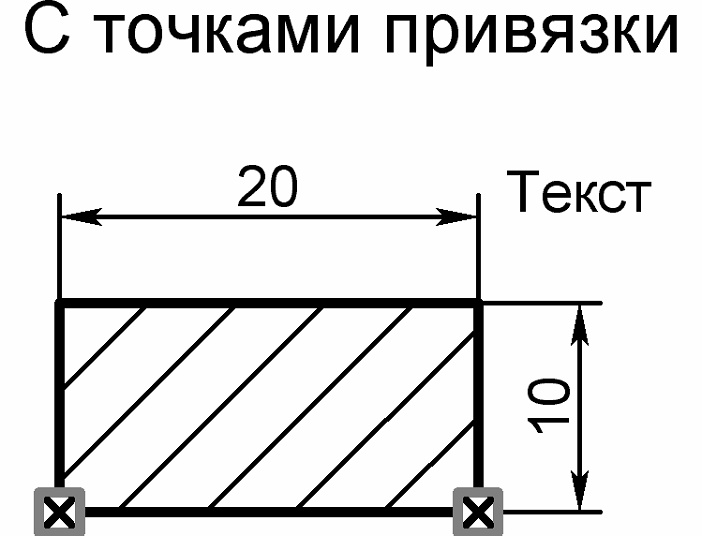

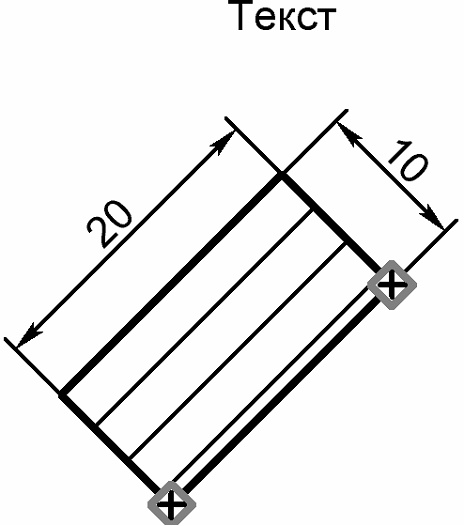

На фрагменте с точками привязки угол штриховки не изменился, размер «10» перевернулся для соблюдения стандарта, угол поворота текста не изменился.
Указанные различия следует воспринимать не как недостатки, а как особенности, использование которых может быть оправдано в различных случаях проектирования.
