Библиотеки параметрических чертежей и 3D моделей

Любой чертеж/3D модель, созданные в системе, могут быть фрагментом, то есть чертежом/3D моделью, включенным в другой чертеж/3D модель. Для удобства работы с фрагментами можно организовать их хранение в библиотеках. Такой библиотекой может быть, например, библиотека болтов, библиотека подшипников и т.д.

Вместе с системой T-FLEX поставляется несколько библиотек различных стандартных элементов. Все они являются параметрическими, то есть каждый элемент может быть использован именно в том виде, в каком это необходимо в каждом конкретном случае. Поскольку элементами библиотеки являются обычные модели, подготовленные в системе T-FLEX, вы можете создавать любые свои собственные библиотеки.

Как показывает практика, наиболее распространенными являются модели двух типов.

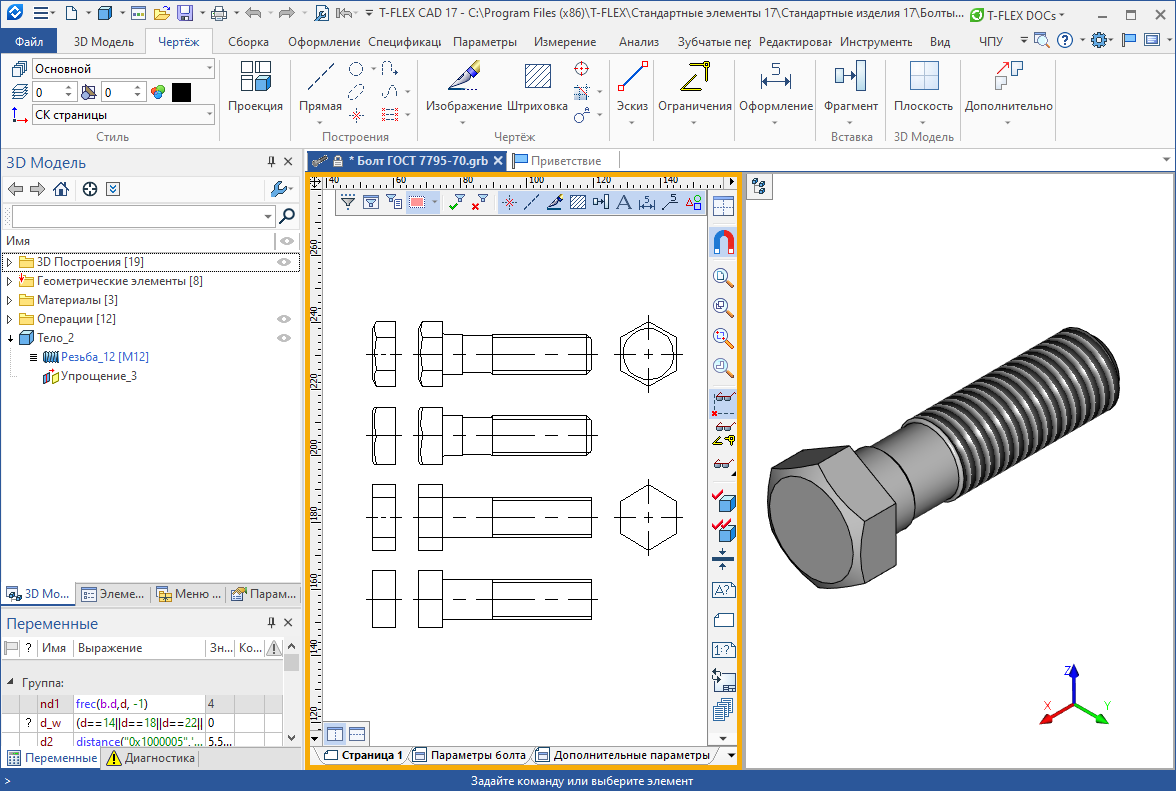

1. Параметрическая модель с двумя-тремя определяющими параметрами и таблицей значений для остальных параметров модели. К этому типу обычно относятся стандартные детали, например, крепеж, подшипники, элементы строительных конструкций, отливки и прокат из металла и многое другое. Для таких моделей очень удобно иметь базу данных возможных значений параметров этой модели. В результате вместо нескольких моделей различных типоразмеров и исполнений вы имеете одну универсальную модель.

2. Второй тип - это элементы различных схематических изображений. К ним можно отнести элементы принципиальных кинематических, гидравлических, электрических схем и т.д. Эти элементы также являются стандартными, но их размеры не изменяются в соответствии с таблицей, важно только их правильное расположение на чертеже.

Создание параметрического элемента библиотеки

Процесс создания параметрического элемента библиотеки можно разделить на несколько шагов:

1.Создание баз данных (если необходимо).

2.Создание переменных, в том числе на основе баз данных.

3.Построение параметрического чертежа и/или 3D модели.

4. Создание векторов привязки и ЛСК привязки.

5. Создание 2D и/или 3D коннекторов.

6. Создание диалога параметров фрагмента.

7. Добавление элемента в библиотеку.

Некоторые из этих пунктов могут отсутствовать. Например, может отсутствовать выбор значений из базы данных или 3D модель, 2D или 3D коннекторы.

Подробное описание создания параметрического элемента библиотеки см. в уроке №4 раздела Параметризация учебного пособия.
