Общие сведения о пружине

Ось пружины

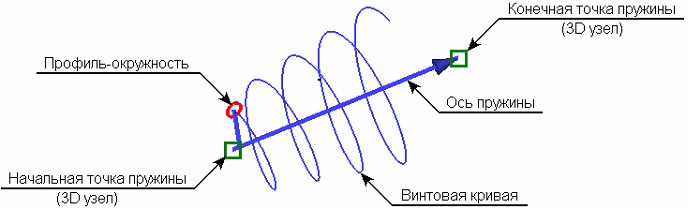

Винтовая кривая, по которой перемещается профиль-окружность, строится вокруг оси пружины. Ось определяется двумя 3D точками: начальной и конечной. 3D точки могут задаваться 3D узлами, а так же любым 3D объектом, способным определить точку в пространстве. Вектор, задающий ось пружины, будет направлен от первой точки ко второй (соответственно будут определяться начало и конец пружины). Вид кривой определяется параметрами пружины. Перемещаемый профиль будет располагаться перпендикулярно винтовой кривой.

Основные параметры пружины

Вид получающегося в результате выполнения данной операции тела определяется следующими параметрами:

•Радиус/диаметр проволоки пружины – определяет радиус/диаметр профиля-окружности, перемещением которого образуется тело.

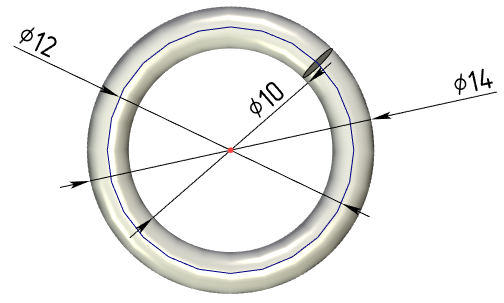

•Радиусы/диаметры пружины на её концах – т.е. радиусы/диаметры винтовой кривой в начале и конце пружины (у цилиндрической пружины радиусы в начале и конце пружины совпадают). Опция Режим позволяет указать, радиус или диаметр будет использован для задания начала и конца пружины. Диаметр может быть задан внешний, внутренний или средний; радиус может быть задан только средним.

•Направление навивки пружины: по часовой стрелке (правое) или против часовой стрелки (левое).

•Начальный угол - позволяет задать начальное положение профиля относительно положения по умолчанию или заданной стартовой точки.

•Шаг, количество витков и длина пружины в свободном состоянии. Пружину можно создать, одновременно задав любые два из следующих параметров: Длина, Шаг и Витки. Система автоматически отключит один из двух параметров при попытке задать третий. По умолчанию в качестве длины используется расстояние между начальной и конечной точкой оси пружины. В этом случае достаточно задать только шаг либо только количество витков – недостающий параметр система вычислит самостоятельно. В тех случаях, когда задаются и шаг, и количество витков пружины, её длина будет определяться только ими.



Начальное положение профиля пружины

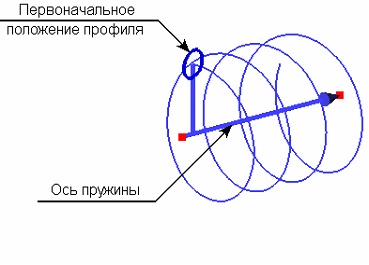

Начальное положение профиля выбирается системой произвольно. Его можно изменить, задав требуемое положение с помощью дополнительной 3D точки – стартовой точки положения профиля. Дополнительно можно указать числовое значение угла поворота профиля от исходного положения (Начальный угол).

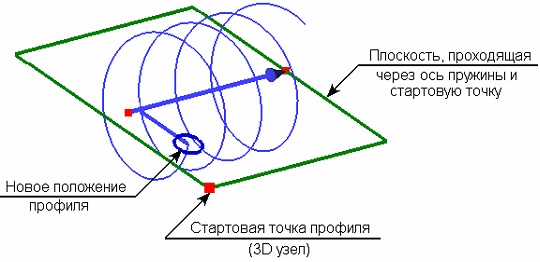

При задании стартовой точки профиля он переместится по заданному начальному радиусу пружины на плоскость, проходящую через выбранную точку и ось пружины.

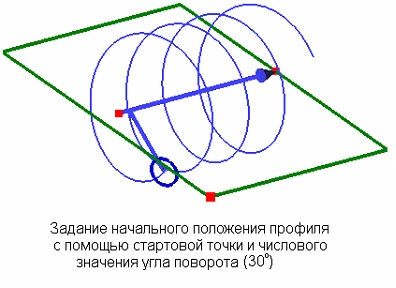

При одновременном задании угла стартовой точки и числового значения угла поворота угол откладывается от положения профиля, заданного стартовой точкой.



Поджим и шлифовка концов пружины

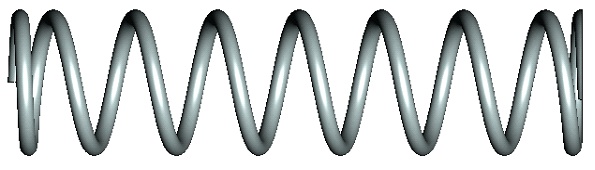

При необходимости на концах пружины можно выполнить сжатие и зашлифовку витков. На рисунке ниже показана пружина, у которой в начале (слева) поджат один виток, а на конце (справа) один виток поджат и пружина зашлифована на 3/4 диаметра проволоки.

Положение пружины относительно начальной и конечной точек

Пружину, длина которой задана шагом и количеством витков, можно принудительно выровнять по начальной или конечной точкам

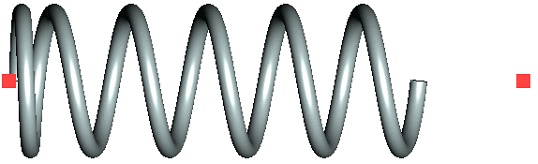

Выравнивание по начальной точке

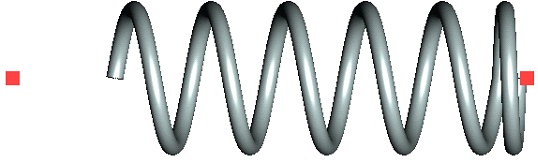

Выравнивание по конечной точке
