Параметры таблицы

Команда может вызвана при создании таблицы после расположения ячеек на чертеже или РП, а также при редактировании ранее созданных таблиц:

Также команда доступна в контекстном меню ввода текста, если фокус ввода находится в одной из ячеек таблицы.

Вызывает диалоговое окно, содержащее следующие вкладки:

•Таблица

•Строка

•Ячейка

•Границы

Параметры на вкладке Таблица всегда относятся ко всей таблице в целом. Параметры на остальных вкладках диалога относятся к ячейкам, выбранным в данный момент, или к ячейке, в которой установлен фокус ввода.

Параметры текста в ячейках таблицы определяются в диалоге параметров текста (для всей таблицы в целом) или в диалогах параметров шрифта и абзаца (для выделенной части текста).

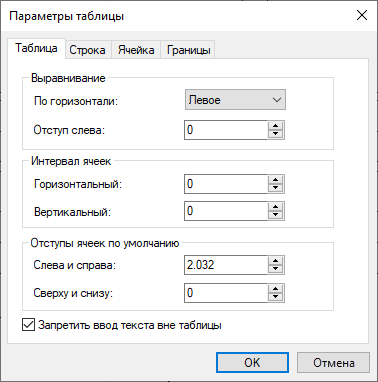

Таблица

Выравнивание
Задаёт выравнивание таблицы относительно ограничивающего прямоугольника.

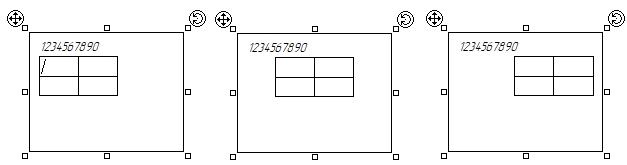

•По горизонтали
Левое, центр, правое. Данный параметр может быть полезен при вставке таблицы в параграф-текст или многострочный текст. При вставке таблицы отдельным объектом ограничивающий прямоугольник автоматически подгоняется под размеры таблицы, так что эффект от изменения данного параметра незаметен.

•Отступ слева
Доступен при левом выравнивании. Задаёт значение отступа от левой границы ограничивающего прямоугольника.

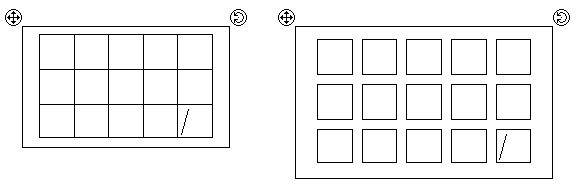

Интервал ячеек

Расстояние между соседними ячейками таблицы

•Горизонтальный

•Вертикальный

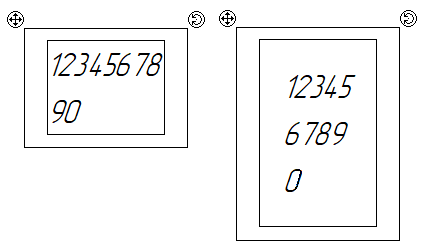

Отступы ячеек по умолчанию

Отступ содержимого ячейки от её границы.

•Справа и слева

•Сверху и снизу

Запретить ввод текста вне таблицы
Если данный флаг снят, то возможен ввод многострочного текста в пределах ограничивающего прямоугольника таблицы вне её ячеек.

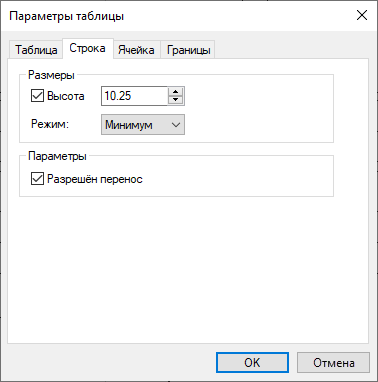

Строка

Размеры

•Высота
Задаёт значение высоты строки, содержащей выбранные ячейки. Если флаг снят , значит для выбранной строки используется высота по умолчанию. Если выбрано несколько строк, флаг находится в промежуточном состоянии . При установке флага ко всем выбранным строкам будет применено введенное значение высоты.

•Режим
Задаёт способ применения введённого значения высоты строки, если оно меньше, чем высота шрифта.

oМинимум - применяется значение высоты минимально вмещающее текущий шрифт;

oТочно - применяется введенное значение независимо от того, поместится ли шрифт в такой высоте;

oКратно - применяется значение, кратное введенному, минимально вмещающее текущий шрифт.

Параметры

•Разрешён перенос
Позволяет переносить строки, содержащие выбранные ячейки, из одного прямоугольника текста в другой, а следовательно и с одной страницы на другую (в случае создания таблицы или использования готовой таблицы в параграф-тексте).

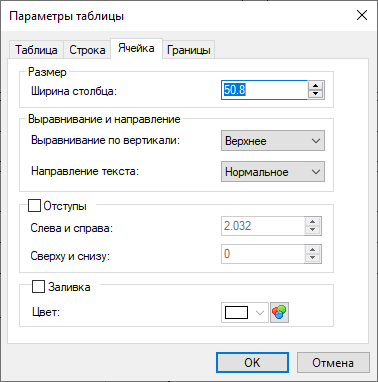

Ячейка

Размер

•Ширина столбца
Задаёт значение ширины выбранных ячеек.

Выравнивание и направление

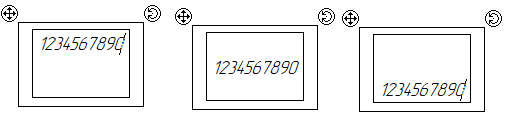

•Выравнивание по вертикали
Задаёт режим выравнивания содержимого ячейки относительно её высоты.

oВерхнее

oПо центру

oНижнее

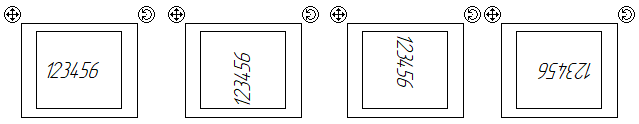

•Направление текста
Определяет способ заполнения ячейки.

oНормальное

oСнизу вверх

oСверху вниз

oСправа налево

Отступы

Управляет применением отступов содержимого текущей ячейки от её границ. Если флаг снят , значит для выбранных ячеек используются значения отступов по умолчанию. Если флаг находится в промежуточном состоянии , значит для выбранных ячеек используются разные значения отступов. При установке флага ко всем выбранным ячейкам будут применены введенные значения отступов.

•Справа и слева

•Сверху и снизу

Заливка
Управляет применением заливки ячейки. Если флаг снят , значит заливка не применяется (ячейка прозрачная). Если флаг находится в промежуточном состоянии , значит для выбранных ячеек используются разные цвета заливки. При установке флага ко всем выбранным ячейкам будут применена заливка выбранным цветом.

•Цвет
Задаёт цвет заливки текущей ячейки. Цвет выбирается из выпадающего списка, или из каталога аналогично описанному в главе Цвет.

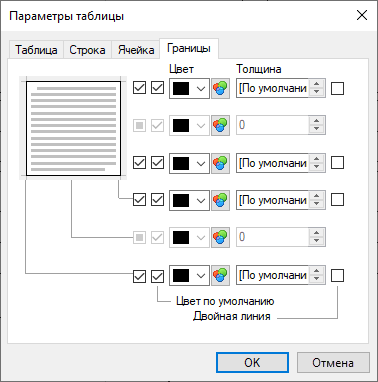

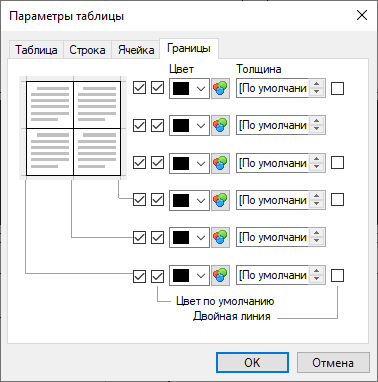

Границы

Данная вкладка предназначена для задания цвета и толщины линий границ ячеек

В левой части вкладки расположено условное изображение таблицы. На условном изображении показаны верхняя, нижняя, левая и правая границы выделенного набора ячеек, а также границы между ячейками. Независимо от реального количества границ между ячейками в выделенном наборе, на условном изображении все вертикальные границы между ячейками представлены одной вертикальной линией, а все горизонтальные - одной горизонтальной линией. От границ на условном изображении идут выноски к элементам управления, расположенным в правой части вкладки. Для каждого типа границ доступны одинаковые наборы элементов управления, сгруппированных в одну строку. Таким образом между границами выделенного набора ячеек и элементами управления установлены следующие соответствия (сверху вниз):

•первая строка - верхняя граница набора ячеек;

•вторая строка - горизонтальные границы между ячейками в наборе;

•третья строка - нижняя граница набора ячеек;

•четвёртая строка - правая граница набора ячеек;

•пятая строка - вертикальные границы между ячейками в наборе;

•шестая строка - левая граница набора ячеек.

Для каждого типа границ доступны следующие элементы управления:



1 - Включает/выключает данный тип границ.

2 - Сбрасывает цвет к значению по умолчанию.

3 - Выбор цвета из выпадающего меню.

4 - Выбор цвета из каталога.

5 - Толщина линий. Если установлено значение [По умолчанию], толщина берется из Параметров документа (Параметры документа > Страница > Линии > Линии > Толщина других).

6 - Двойная линия. Вместо сплошной линии заданной толщины используется двойная линия такой же суммарной толщины. Толщина каждой из составляющих двойной линии равна 1/3 суммарной толщины.
