Параметры фотореалистичного вида

Диалог параметров фотореалистичного вида вызывается следующей командой:

При активном окне фотореалистичного вида данная команда также заменяет собой команду Параметры 3D окна на панели Вид и в текстовом меню.

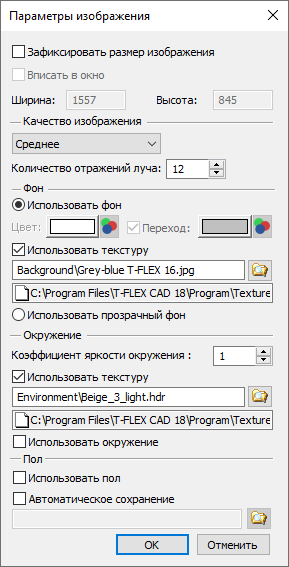

Диалог содержит следующие элементы:

Зафиксировать размер изображения

При активации позволяет задать размер создаваемого изображения. При этом включается аналогичная опция ленты. Размер изображения задаётся в пикселях в полях Ширина и Высота, расположенных ниже. Изображение указанного размера будет создано целиком не зависимо от того, помещается оно на экране или нет. Для получения изображений высокого качества рекомендуется выставлять как можно больший размер.

Вписать в окно

Опция активна только при установленном флаге Зафиксировать размер изображения. При включённой опции изображение заданного размера отображается на экране в сжатом или растянутом виде так чтобы, его границы совпадали с границами 3D окна.

Качество изображения

В выпадающем списке можно выбрать один из стандартных наборов параметров качества аналогично команде Качество изображения. При выборе варианта Пользовательское справа от списка появляется поле, в котором можно вручную задать количество итераций.

Количество отражений луча

Параметр важен при генерации преломлений и отражений.

Фон

При выборе варианта Использовать фон становятся доступны настройки цвета, перехода и текстуры фона. При выборе варианта Использовать прозрачный фон генерируется изображение без фона.

Настройки цвета и текстуры фона полностью совпадают с одноименными стандартными параметрами 3D окна. Подробнее о них можно прочитать в главе Параметры 3D окна.

Окружение

Группа содержит следующие параметры:

•Коэффициент яркости окружения
Опция позволяет настраивать яркость окна, регулируя количество света отражающегося от выбранной ниже текстуры окружения.

•Использовать текстуру
При активации опции будет использована текстура окружения из файла, указанного в соседнем поле. Путь к файлу можно ввести с клавиатуры или указать с помощью стандартного окна выбора файлов используемой операционной системы, нажав кнопку . Параметры текстуры наследуются из параметров 3D окна

•Использовать окружение
Опция управляет отображением геометрии окружения. Параметры геометрии наследуются из параметров 3D окна. Подробнее о геометрии окружения можно прочитать в главе Параметры 3D окна.

Пол

Опция управляет отображением пола. Параметры пола наследуются из параметров 3D окна. Подробнее про пол можно прочитать в главе Параметры 3D окна. При генерации фотореалистичного изображения на полу отображается тень от объектов 3D модели.

Автоматическое сохранение

При активации опция позволяет автоматически сохранять фотореалистичное изображение в файл в растровом формате *.bmp, *.jpg, *gif, *tiff, *tif, *.png, *.tga по завершении генерации изображения. После установки флага ниже становятся доступными поле ввода и кнопка , с помощью которых можно задать имя, формат и расположение сохраняемого файла.

Оптимальные параметры для создания фотореалистичного изображения установлены по умолчанию.
