Параметры размера > Стрелки

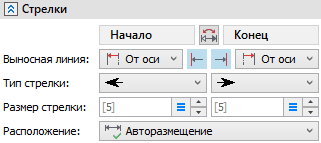

Раздел Стрелки окна параметров команды Размер содержит параметры стрелок, отображаемых на концах размерной линии. Параметры объединены в столбцы: по умолчанию левый столбец относится к начальной стрелке, правый - к конечной, о чем свидетельствуют надписи Начало и Конец в верней части столбцов. При необходимости можно быстро поменять местами значения параметров начальной и конечной стрелок с помощью кнопки Поменять стрелки местами, расположенной между этими надписями. Для каждой стрелки доступны следующие параметры:

Выносная линия

В выпадающем списке можно выбрать одну из следующих опций отображения размерной линии:

От оси
Половина размерной линии, соответствующая данной стрелке, начинается от оси симметрии размера и не может быть продлена или укорочена. Вторая половина при этом может также отображаться от оси, образуя вместе с первой полную размерную линию, или быть отключенной. Если отображается только одна половина от оси, то перемещение манипулятора положения вдоль размерной линии влияет на положение значения только в пределах участка от оси симметрии до выносной линии; при перемещении манипулятора за пределы данного участка значение не переносится и длина размерной линии не изменяется.

Из-за оси
Длина половины размерной линии, соответствующей данной стрелке, определяется пользователем путём перемещения манипулятора. Вторая половина при этом не отображается. Данную опцию нельзя выбрать для обеих стрелок одновременно.

Без стрелки
Половина размерной линии, соответствующая данной стрелке не отображается. Данную опцию нельзя выбрать для обеих стрелок одновременно.

Рядом с выпадающими списками данного параметра доступны кнопки, включающие/выключающие Отображение первой выносной линии и Отображение второй выносной линии.

Тип стрелки
Форма стрелки выбирается из выпадающего списка. Данный параметр также можно изменить с помощью панели стрелки в окне чертежа/модели.

Тип стрелки отметок уровня не может быть изменён.

Размер стрелки
Размер стрелки вводится с клавиатуры. Если значение отображается в квадратных скобках, то оно взято из параметров документа (Параметры документа > Страница > Линии > Стиль линий > Размер стрелок (окончаний)).

Расположение

Расположение стрелок относительно выносных линий:

Авторазмещение
Система самостоятельно выбирает оптимальное расположение.

Внутри

Снаружи
