Параметры размера > Двойной размер |

|
Параметры размера > Двойной размер |
|
Рядом с основным номинальным значением размера может отображаться альтернативное значение. Параметры альтернативного значения задаются в разделе Двойной размер окна параметров команды

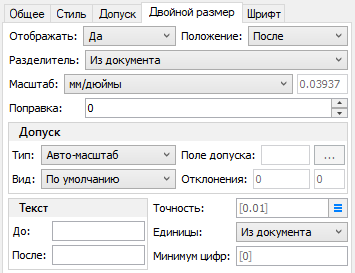

Размер и на вкладке Двойной размер диалога параметров размера. В окне параметров отображаются только наиболее часто используемые параметры, тогда как в диалоге доступен полный набор параметров.
Отображение альтернативного значения недоступно для угловых размеров и отметок уровня.
Раздел Двойной размер окна параметров команды Размер содержит следующие параметры:
Номинал
Данный параметр имеет нередактируемое поле, в котором отображается альтернативное значение размера и флаг, который включает отображение этого значения на чертеже/в модели. Альтернативное значение вычисляется следующим образом. Сначала основное значение умножается на основной масштаб и к результату умножения прибавляется основная поправка. Затем результат сложения умножается на альтернативный масштаб и к результату прибавляется альтернативная поправка.
Масштабный коэффициент альтернативного значения размера (аналогично масштабному коэффициенту основного значения). В выпадающем списке доступны стандартные масштабные коэффициенты для пересчёта из миллиметров в дюймы и обратно, а также вариант Пользователя, при котором можно ввести значение коэффициента вручную в поле справа. При выборе опции в квадратных скобках значение параметра берётся из параметров документа (
Параметры документа > Страница > Размеры > Альтернативный масштаб).
Положение
Расположение альтернативного значения относительно основного. В соответствии с выбранным вариантом, альтернативное значение будет прорисовываться на чертеже После, До, Под или Над основным значением. При выборе опции в квадратных скобках значение параметра берётся из параметров документа (Параметры документа > Страница > Размеры > Двойные размеры > Двойные размеры > Положение).
Разделитель
Вид знаков, при помощи которых на чертеже будет отделяться значение альтернативного размера от основного:
•Нет
Альтернативное значение размера будет отображаться без разделительных знаков.
•[ ] Квадратные скобки
•{ } Фигурные скобки
•( ) Круглые скобки
При выборе опции, имя которой отображается в квадратных скобках, значение параметра берётся из параметров документа (Параметры документа > Страница > Размеры > Двойные размеры > Разделитель).
Единицы
Формат представления альтернативного значения размера. В основном этот пункт важен для дюймовых размеров. При выборе опции, имя которой отображается в квадратных скобках, формат представления берётся из параметров документа (Параметры документа > Страница > Размеры > Двойные размеры > Линейные размеры > Единицы).
Минимум цифр
Минимальное количество цифр после запятой, отображаемое у альтернативного значения размера. При выборе опции, имя которой отображается в квадратных скобках, значение параметра берётся из параметров документа (Параметры документа > Страница > Размеры > Двойные размеры > Линейные размеры > Минимальное количество цифр). Если Точность ниже Минимального количества цифр, то "лишние" цифры будут нулями.
Точность
Точность округления альтернативного значения размера. Например, точность 0.01 означает, что размерные числа будут округляться до второго знака после запятой. Точность 0 означает, что размерные числа округляться не будут. При выборе опции, имя которой отображается в квадратных скобках, значение параметра берётся из параметров документа (Параметры документа > Страница > Размеры > Двойные размеры > Линейные размеры > Точность).
На вкладке Двойной размер диалога параметров размера, помимо параметров, перечисленных выше, доступны следующие:
Поправка альтернативного значения размера (аналогично поправке основного значения).
Группа параметров Допуск позволяет задавать поля допусков и предельные отклонения альтернативных размеров. Содержит следующие параметры:
•Тип
Способ задания отклонений альтернативного значения размера:
oАвто-Масштаб. Отклонения вычисляются по полю допуска основного размера (с учётом единиц измерения альтернативного размера – миллиметры или дюймы). Задание значения поля допуска альтернативного размера не влияет на расчёт его предельных отклонений.
oАвто-ANSI. Отклонения вычисляются по заданному полю допуска альтернативного размера по стандарту ANSI.
oАвто-ЕСКД. Отклонения вычисляются по заданному полю допуска альтернативного размера по стандарту ЕСКД.
oВручную. Отклонения задаются пользователем. В качестве значений отклонений можно использовать переменные.
•Вид
В выпадающем списке данного параметра можно выбрать, какой набор параметров допуска и отклонений альтернативного значения будет отображаться на чертеже (аналогично одноимённому параметру для основного значения). Вариант По умолчанию означает, что этот параметр для альтернативного значения будет таким же как у основного значения.
•Поле допуска
В зависимости от опции, выбранной для параметра Вид, поле допуска для альтернативного значения размера либо задаётся вручную так же, как и для основного, либо копируется с основного значения, либо не задаётся вовсе.
•Отклонения
Предельные отклонения альтернативного значения размера либо рассчитываются автоматически в соответствии с опцией, установленной для параметра Задание (см. выше), либо задаются вручную так же, как и для основного значения.
Текст
Группа параметров Текст позволяет задать текст, который будет отображаться до или после альтернативного значения размера внутри его скобок при наличии таковых. Текстовые строки для альтернативного значения задаются аналогично текстовым строкам для основного значения. Если значения параметров данной группы не заданы, то они берутся из параметров документа (Параметры документа > Страница > Размеры > Двойные размеры > Текст).
