Параметры размера > Опции

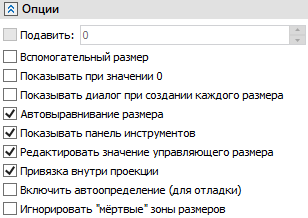

Раздел Опции окна параметров команды Размер содержит флаги следующих опций:

Подавить

Данная  опция доступна только для управляющих размеров. При установленном флаге управляющий размер будет восприниматься системой как обычный информационный, т.е. он не будет влиять на геометрию чертежа, а при редактировании чертежа значение размера будет изменяться в соответствии с изменениями геометрии исходных объектов. При снятии флага размер снова станет управлять геометрией, а его значение вернётся к имевшемуся на момент подавления. Рядом с флагом находится поле ввода. Снятый флаг соответствует значению "0" в поле ввода, а установленный - значению "1". Значение в поле ввода можно ввести с клавиатуры или задать вещественной переменной для управления подавлением при помощи параметризации. Любые значения больше единицы при подстановке в поле заменяются на единицу, любые значения меньше единицы - на ноль.



Вспомогательный размер
При установленном флаге размер будет вспомогательным.

Подробнее см. Вспомогательные 2D размеры.



Показывать при значении 0
При установленном флаге размер будет отображаться на чертеже даже при нулевом значении его номинала. При снятом флаге (по умолчанию) размеры с нулевым номиналом не отображаются. Если для размера заданы дополнительные текстовые строки, то он отображается независимо от состояния данного флага.



Внешний (только для 3D размеров)
При установленном флаге размер будет отображаться в сборках, фрагментом которых является текущий документ. Размеры фрагментов, отображаемые в сборке, можно использовать в двух целях:

•Как информационные – они показывают номинал размера;

•Как управляющие – можно менять значение внешней переменной фрагмента, меняя номинал размера. Для этого в параметрах размера нужно установить тип номинала Вручную, а в поле ввода номинала записать имя внешней переменной. Для изменения значения размера в сборке необходимо воспользоваться командой Задать значение. Если изменить значение в параметрах размера в сборке без использования вышеупомянутой команды, то значение переменной и, соответственно, геометрия не изменятся.



Показывать диалог параметров для каждого элемента.
Если установить данный флаг, то после определения положения размера на чертеже на экране будет автоматически появляться окно диалога параметров.

Такой режим позволяет работать так же, как в предыдущих версиях T-FLEX CAD – сначала указать положения размера на чертеже, а затем задавать его параметры.



Автовыравнивание размера
Если опция активна, то, при уменьшении размера до определённых значений, система автоматически расположит размерное число и стрелки снаружи.

Показывать панель инструментов
Если опция активна, то при наведении курсора на размеры на чертеже, а также при выборе размера на чертеже и в 3D сцене, будут появляться кнопки быстрого редактирования размера и активные зоны текстовых полей.

Данная опция определяет общий режим работы системы и не относится к конкретному размеру.



Редактировать значение при создании управляющего размера
Если опция активна вместе с опцией Создавать управляющие размеры, то после определения положения размера на чертеже будет предложено ввести его значение.

Подробнее см. Управляющие размеры.



Привязка внутри проекции
Позволяет определять, будет ли размер принадлежать конкретному чертежному виду или же всей странице чертежа.

Подробная информация о данной опции доступна в разделе Привязка размеров и надписей к чертёжным видам.



Включить автоопределение

При установленном флаге для некоторых типов размеров (линейный, радиальный) доступно автоматическое определение метода и способа измерения. В выпадающих списках данных параметров становится доступной и выбранной по умолчанию опция Автоопределение, при которой метод и способ измерения подбираются системой автоматически, исходя из положения курсора при размещении размерной линии.



Игнорировать "мёртвые" зоны размеров

При установленном флаге значения размеров с наклонной размерной линией не будут по умолчанию располагаться на полке в случаях, когда наклон находится за пределами допустимого стандартами диапазона.
