Управляющие 2D размеры

Предыдущая страницаВ началоСледующая страница

Чтобы полностью определить чертёж на основе линий эскиза, следует создавать размерные ограничения, помимо геометрических ограничений. Обычные размеры отображают размерные параметры линий изображения, но не определяют их, т.е. соответствующий параметр, а следовательно и значение размера, могут произвольно измениться при редактировании чертежа. Управляющий размер определяет соответствующие параметры элементов, по которым он создан. В результате заданное значение размера всегда соблюдается при последующих изменениях чертежа, а изменение значения размера пользователем приводит к изменению геометрии изображения.

Управляющие размеры могут быть созданы на основе одного элемента эскиза, определяя его размер (длину, радиус/диаметр), либо между двумя или тремя элементами эскиза, определяя отношение между ними (расстояние, угол).

Размеры на основе элементов построения или между элементом построения и элементом эскиза не могут быть управляющими, однако при изменении их значения система попытается изменить геометрию элементов построения соответствующим образом, где это возможно.

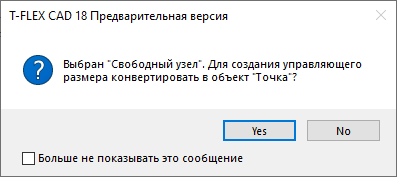

При создании или редактировании размера между линией эскиза и свободным узлом доступна опция превращения размера в управляющий, однако при её использовании система задаст вопрос:

 10_DimDrivingNodeConversion

Если ответить Да, размер станет управляющим, а узел превратится в точку эскиза. Если ответить Нет, для размера будет установлен способ задания номинала Вручную.

Ручное создание управляющих размеров

Для создания управляющего размера вручную нужно использовать стандартную команду CreateDimension Размер при включенном режиме создания CreateControlDimensions Управляющих размеров:

Пиктограмма

Лента

CreateControlDimensions

Чертёж > Ограничения > Управляющие размеры

Рабочая плоскость > Ограничения > Управляющие размеры

Клавиатура

Текстовое меню

<AD>



Пока активен этот режим, все создаваемые размеры будут управляющими, за исключением случая, когда создание управляющего размера ведёт к переопределению чертежа, т.е. параметры линий, определяемые этим размером уже определены другими управляющими размерами и ограничениями. В таком случае, будет создан обычный размер, несмотря на активный режим создания управляющих размеров; режим при этом остаётся активным.

После размещения управляющего размера на чертеже будет предложено ввести его значение, т.к. в окне параметров команды CreateDimension Размер по умолчанию включена опция Редактировать значение при создании управляющего размера. Значения управляющих размеров можно задавать числами, переменными или выражениями.

Ручное превращение обычного размера в управляющий

Любой обычный размер, созданный на основе подходящих элементов, можно сделать управляющим, установив флаг Управляющий в контекстном меню размера. Любой управляющий размер можно сделать обычным, сняв данный флаг.

Автоматическое превращение обычного размера в управляющий при редактировании значения

По умолчанию в установках системы включена опция Устанавливать параметр "Управляющий" при редактировании (SketchOptions Установки > Ограничения и размеры > Автоматически создавать размеры). Вследствие этого, любой 2D размер автоматически становится управляющим при редактировании его значения пользователем.

Автоматическое создание управляющих размеров

При построении эскиза можно пользоваться SketchAutoDimens режимом автоматического создания размеров. Если одновременно с автоматическим созданием размеров включить CreateControlDimensions режим создания управляющих размеров, то все автоматически создаваемые размеры буду управляющими.

С помощью команды FindSketchConstraints Поиск ограничений можно автоматически создать управляющие размеры и ограничения для уже созданных линий эскиза.

Отображение управляющих размеров на чертеже

По умолчанию управляющие размеры выводятся на печать, так же как и обычные размеры. Чтобы не выводить размер на печать, сделайте его вспомогательным.

То, что размер стал управляющим, легко понять по его фону, т.к. в отличие от обычных размеров, значения управляющих размеров выделены цветным фоном. Цвет фона показывает различные состояния геометрии чертежа в целом (см. Степени свободы линий изображения).



10_DrivingDim0

10_DrivingDim



Обычный размер

Подавленный
управляющий размер



10_DrivingDim1

10_DrivingDim2

10_DrivingDim3

Управляющий размер
при недоопределённом эскизе

Управляющий размер при полностью определённом эскизе

Управляющий размер
при переопределённом эскизе

Направление управляющего размера

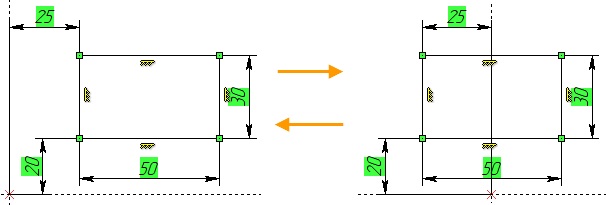

Если управляющий размер задаёт расстояние между элементами, которые в результате параметризации могут менять своё положение относительно друг друга, то необходимо фиксировать направление управляющего размера. В противном случае, относительное положение элементов после перестроения может быть изменено на противоположное.

Constrains10

Фиксация направления осуществляется установкой флага Фиксировать направление в контекстном меню размера. Там же можно Сменить направление на противоположное. Данные опции доступны для линейных размеров между точкой и отрезком, а также между двумя отрезками.

10_Constraints.DimesionDirection

Подавление управляющих размеров

При необходимости управляющий размер можно подавить. Подавленный управляющий размер воспринимается системой как обычный информационный, т.е. он не будет влиять на геометрию чертежа, а при редактировании чертежа значение размера будет изменяться в соответствии с изменениями геометрии исходных объектов. При снятии подавления размер снова станет управлять геометрией, а его значение вернётся к имевшемуся на момент подавления.
