Установки системы > Ограничения и размеры

Данную вкладку диалога установок системы можно вызвать непосредственно из ленты с помощью следующей команды:

Вкладка содержит следующие группы параметров:

•Автоматически создавать ограничения;

•Автоматически создавать размеры;

•Установки для рабочих плоскостей;

•Установки для чертёжных страниц;

•Установки поиска ограничений.

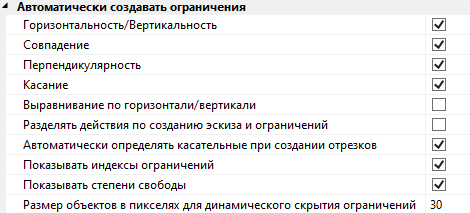

Автоматически создавать ограничения

Группа Автоматически создавать ограничения определяет параметры автоматического создания ограничений:

•Горизонтальность/Вертикальность, Совпадение, Перпендикулярность, Касание, Выравнивание по горизонтали/вертикали
При построении эскиза в режиме автоматического создания ограничений создаются ограничения только тех типов, флаги которых установлены здесь.

•Разделять действия по созданию эскиза и ограничений
При установленном флаге создание линии эскиза и сопутствующее автоматическое создание ограничений для этой линии считаются двумя отдельными действиями. В результате можно отменить создание ограничений, не отменяя создание линии. При снятом флаге автоматическое создание ограничений считается частью действия по созданию линии и не может быть отменено отдельно.

•Автоматически определять касательные при создании отрезков
Параметр позволяет при соединении геометрического элемента с окружностью либо дугой автоматически определять траекторию касания.

•Показывать индексы ограничений
При установленном флаге рядом с иконками ограничений некоторых типов на чертеже отображаются цифровые индексы, позволяющие легко различать однотипные ограничения и их объекты. Логика присвоения индексов описана в разделах справки, посвящённых соответствующим типам ограничений.

•Показывать степени свободы
При установленном флаге на панели вид доступна команда Погасить/показать степени свободы при маркировании, а в командах Ограничение и Поиск ограничений доступна опция Показать степени свободы.

•Размер объектов в пикселях для динамического скрытия ограничений
При отдалении камеры автоматически скрываются ограничения, применённые к элементам, размеры которых на экране не превышает указанного значения.

Автоматически создавать размеры

Группа Автоматически создавать размеры определяет параметры автоматического создания размеров:

•Выбор типов размеров (Линейные размеры, Угловые размеры, Горизонтальные/вертикальные размеры, Размеры по окружности, Размеры от нулевой точки) означает их создание по умолчанию в режиме построения эскиза с функцией автоматического создания размеров.

•Устанавливать параметр «Управляющий» при редактировании. Параметр позволяет изменить тип размера на управляющий после редактирования его значения.

•Редактировать значения размеров при создании. Параметр позволяет вводить значение управляющего размера в момент его создания.

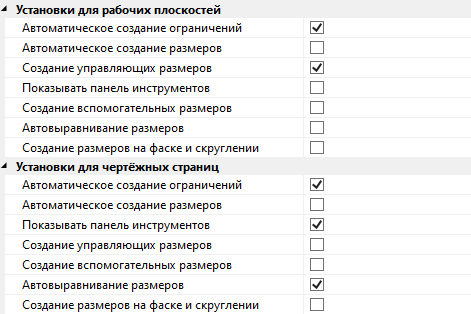

Установки для рабочих плоскостей, Установки для чертёжных страниц

Группы Установки для рабочих плоскостей и Установки для чертёжных страниц позволяют задать нужные параметры по умолчанию при работе с командой Эскиз на рабочих плоскостях и чертёжных страницах соответственно:

•Автоматическое создание ограничений
Если данный флаг установлен, то при использовании команд эскиза для создаваемых элементов будут автоматически создаваться ограничения, тех типов, флаги которых установлены выше в группе Автоматически создавать ограничения. Данная опция также доступна на панели фильтров в командах эскиза ().

•Автоматическое создание размеров
Если данный флаг установлен, то при использовании команд эскиза, кроме Фаски и Скругления, для создаваемых элементов будут автоматически создаваться размеры, тех типов, флаги которых установлены выше в группе Автоматически создавать размеры. Данная опция также доступна на панели фильтров в командах эскиза ().
Для Фаски и Скругления ниже доступна отдельная опция Создание размеров на фаске и скруглении.

•Создание управляющих размеров
Если данный флаг установлен, то все создаваемые размеры (как вручную так и автоматически) по умолчанию будут управляющими. Данная опция также доступна в ленте ().

•Показывать панель инструментов
Если данный флаг установлен, то при наведении курсора на размер на чертеже будут отображаться кнопки быстрого редактирования.

•Создание вспомогательных размеров
Если данный флаг установлен, то при автоматическом создании размеров, они по умолчанию будут вспомогательными.

•Автовыравнивание размеров
Если данный флаг установлен, то при уменьшении размера до определённых значений система автоматически располагает размерное число и стрелки снаружи.

•Создание размеров на фаске и скруглении
Если данный флаг установлен, то при использовании команд эскиза Фаска и Скругление для создаваемых элементов будут автоматически создаваться размеры, тех типов, флаги которых установлены выше в группе Автоматически создавать размеры. Данная опция работает независимо от состояния общей для остальных команд эскиза опции автоматического создания размеров.

Установки поиска ограничений

Группа Установки поиска ограничений позволяет установить параметры по умолчанию для команды Поиск ограничений:

•Максимальное число ограничений при автоматическом создании позволяет ограничивать количество создаваемых ограничений в рабочем окне. Данный параметр удобно использовать при большом количестве геометрических элементов для оптимизации работы системы.

•Создавать ограничения только для редактируемых объектов. Если флаг активен, то вновь создаваемые геометрические элементы в режиме автоматического создания размеров не будут привязываться к существующим элементам.

•Фиксировать направление линейного размера. Параметр позволяет при создании размера фиксировать его направление относительно базового геометрического элемента.
