Диалог параметров размера |

|
Диалог параметров размера |
|

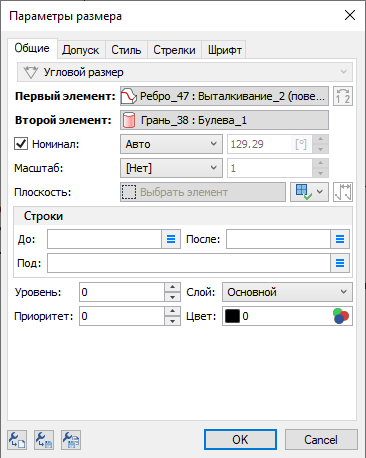

Диалог параметров
размера можно вызвать одним из следующих способов:
•по двойному нажатию
на размере в окне 2D или 3D вида, либо в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на размере в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе размера в окне 2D вида, если отключено прозрачное редактирование 2D элементов;
•из автоменю команд Размер и
Редактировать размер.
В диалоге параметров размера доступны следующие вкладки:
•Общие
Содержит тот же набор параметров, что и вкладки Тип, Основные параметры, Дополнительные параметры окна параметров команды Размер. Дополнительно позволяет задать Уровень, Приоритет, Слой и Цвет.
При создании размера на 2D проекции ему принудительно выставляется такой же приоритет, как и у проекции, если приоритет размера по умолчанию меньше приоритета проекции.
•Допуск
Содержит тот же набор параметров, что и вкладка Допуск окна параметров команды Размер.
•Стиль
Содержит тот же набор параметров, что и вкладки Положение и Стиль окна параметров команды Размер.
•Стрелки
Содержит тот же набор параметров, что и вкладка Стрелки окна параметров команды Размер.
•Альт. размер
Содержит тот же набор параметров, что и вкладка Альтернативный размер окна параметров команды Размер. Отображается только если для размера включено отображение альтернативного значения.
•Шрифт
См. главу Параметры шрифта аннотаций и элементов оформления.
