Основные параметры допуска

Предыдущая страницаВ началоСледующая страница

Раздел Базовый элемент окна параметров команды CreateFormLimits Допуск содержит следующие параметры:

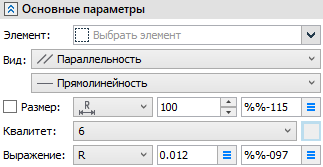

10_GDTFCFGeneral

Элемент

В данном поле отображается список элементов, к которым привязаны стрелки допуска (при наличии стрелок) или рамка допуска (при отсутствии стрелок).

Вид

В первом выпадающем списке можно выбрать знак первой геометрической характеристики отображаемой в первой ячейке рамки допуска. При выборе характеристики, которые можно указывать совместно с другими, ниже становится доступным второй выпадающий список, в котором можно выбрать знак второй характеристики.

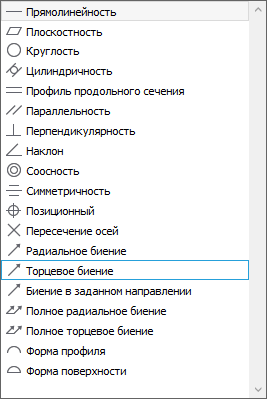

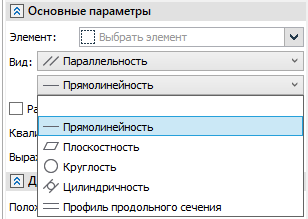

10_GDTFCFGeneralType110_GDTFCFGeneralType2

Размер
Значение размера, от которого зависит значение допуска, и сопутствующие символы

Данный параметр имеет следующие элементы управления (слева направо):

Флаг
По умолчанию флаг снят, и значение размера, прописанное в параметрах допуска, не отображается в рамке допуска на чертеже. При установленном флаге значение размера (если таковое задано) отображается во второй ячейке рамки после значения допуска через "/".

 10S_GDTDimValue

Выпадающий список знака размера
Позволяет выбрать знак, отображаемый перед значением размера - радиус, диаметр или квадрат.

 10_GDTFCFGeneralDimSign

Поле ввода Значение
Значение номинала размера, от которого зависит величина допуска. Если допуск связан с размером, то данное поле не подлежит редактированию пользователем и содержит номинальное значение связанного размера. Значение размера влияет на значение допуска при автоматическом расчёте.

Поле ввода Дополнительные условия задания размера
Текст, отображаемый после значения размера. Можно ввести текст с клавиатуры, воспользоваться командами контекстного меню, либо вставить стандартный знак , , или из списка clip0120.

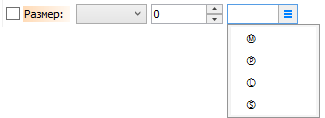

 10_GDTFCFGeneralDimConditions

Квалитет
Степень точности допуска по ГОСТ 24643-81. Может принимать значения целого числа от 3 до 16 включительно. Не отображается на чертеже, но может быть использовано для автоопределения значения допуска.

Автоопределение значения

Данная кнопка, расположенная справа от выпадающего списка параметра Квалитет, включает/выключает режим в котором значение допуска рассчитывается автоматически, исходя из значения размера и квалитета.

Выражение

Значение допуска и сопутствующие символы.

Данный параметр имеет следующие элементы управления (слева направо):

Выпадающий список выражения допуска
Позволяет выбрать текст, который будет указан во второй ячейке рамки перед значением допуска. Доступны следующие символы

Название в списке

Символ на чертеже

Применение по ГОСТ

Не указывается




R

R

Используется, если круговое или цилиндрическое поле допуска указывается радиусом.

D

Ø

Используется, если круговое или цилиндрическое поле допуска указывается диаметром.

Сфера R

Сфера R

Используется, если сферическое поле допуска указывается радиусом.

Сфера D

Сфера Ø

Используется, если сферическое поле допуска указывается диаметром.

T

T

Используется, если допуски симметричности, пересечения осей, формы заданного профиля и заданной поверхности, а также позиционные допуски (для случая, когда поле позиционного допуска ограничено двумя параллельными прямыми или плоскостями) указываются в диаметральном выражении.

T/2

T/2

Используется, для тех же видов допусков, что и предыдущий символ, если они указываются в радиусном выражении.

Поле ввода Значение
Значение допуска. В зависимости от состояния опции Автоопределение значения, вводится вручную, либо рассчитывается автоматически, исходя из значения размера и квалитета. При ручном вводе можно выбрать значение из списка clip0120, содержащего стандартный ряд значений.

Поле ввода Дополнительные условия задания допуска
Текст, отображаемый после значения размера. Можно ввести текст с клавиатуры, воспользоваться командами контекстного меню, либо вставить стандартный знак , , или из списка clip0120.
