Исходная и целевая СК 3D преобразований

Для преобразования 3D фрагментов доступны исходная и целевая СК. Исходная СК привязана к объекту преобразований. Целевая СК задается независимо от объекта преобразований.

Команда Преобразования сначала совмещает исходную СК с целевой, после чего можно задать Преобразования относительно нового положения и ориентации исходной СК.

Выбранные Исходная система координат и Целевая система координат отображаются в соответствующих полях в верхней части раздела Основные преобразования окна Параметры.

Преобразования разбиваются на группы, отображаемые в списке в нижней части раздела Основные преобразования окна Параметры.

Состав выбранной в данный момент в списке группы преобразований отображается в разделе Преобразования окна Параметры.

Для преобразования операций и элементов построения доступна только исходная СК. Совмещение исходной СК с произвольно выбранной в этом случае осуществляется не в виде выбора целевой СК, а в виде создания особого преобразования - Изменить ЛСК с последующим удалением автоматически созданных элементарных преобразований.

Исходная СК

Исходная система координат отображается в разделе Основные преобразования окна Параметры в виде выпадающего списка.

Набор вариантов доступных для выбора в списке зависит от преобразуемого объекта.

Для преобразования операций и элементов построения в качестве исходной системы координат могут выступать:

•Глобальная СК
При выборе данного варианта для 3D фрагментов в качестве исходной СК преобразований используется глобальная СК документа фрагмента, а для операций 3D моделирования и 3D построений - локальная СК операции. В зависимости от типа операции СК может по-разному располагаться относительно преобразуемого объекта.

•СК В центре ОП (Объекта Преобразования)
Располагается в центре описывающего объект параллелепипеда. Направление осей совпадает с направлением осей глобальной СК текущего документа.

•Привязка по СК
Создается с помощью опции Выбрать или создать исходную систему координат автоменю команды Преобразования или при создании некоторых операций (Примитивы).

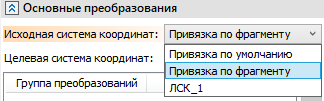

Для преобразования 3D фрагментов в качестве исходной системы координат могут выступать:

•Привязка по умолчанию
(Глобальная система координат)

•Одна из внешних ЛСК фрагмента
В выпадающем меню исходной СК будут доступны все имеющиеся во фрагменте ЛСК.

•Привязка по фрагменту
Создается с помощью опции Выбрать или создать исходную систему координат автоменю команды Преобразования или при вставке фрагмента.





Для вариантов Привязка по СК или Привязка по фрагменту СК задается при помощи опции автоменю:

Выбор данной опции переводит систему в режим задания СК.

Целевая  СК

Целевая система координат отображается в разделе Основные преобразования окна Параметры при преобразовании 3D фрагментов.

Если при добавлении фрагмента в сборку была задана целевая СК, то она же будет выбрана при последующем применении команды Преобразование к данному фрагменту.

Если при добавлении фрагмента в сборку не была задана целевая СК, то в поле Целевая система координат будет отображаться значение <Нет>.

Для выбора целевой системы координат преобразования используется опция автоменю:

Для отмены выбора используется опция автоменю:
