Виды 3D преобразований > Совмещение исходной СК с произвольной

Данный вид преобразования недоступен для 3D фрагментов. Вместо этого используйте выбор целевой СК.

Для операций и элементов построения в команде Преобразование недоступен выбор целевой СК, но можно совместить исходную СК с любой из имеющихся в модели ЛСК с помощью следующей опции автоменю:

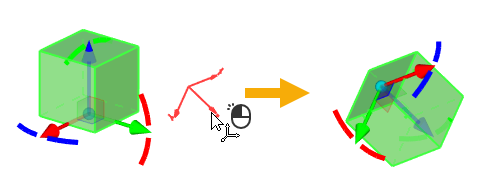

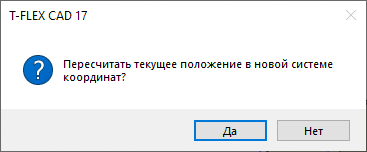

Нажмите на опции автоменю, затем наведите курсор на существующую СК и снова нажмите . Система задаст вопрос:

При выборе варианта Да текущее положение объекта будет сохранено, а все преобразования из состава текущей группы преобразований будут заменены на элементарные перемещения и повороты относительно осей выбранной СК, соответствующие текущему положению объекта.



При выборе варианта Нет все преобразования из состава текущей группы преобразований будут просто удалены, соответственно, положение элемента изменится.



В любом случае, преобразование следующего вида появится в первой строчке списка преобразований в составе текущей группы:

Изменить ЛСК <ЛСК_1>

где ЛСК_1 - имя выбранной системы координат.

Данное преобразование можно перемещать в списке с помощью кнопок и . Позиция данного преобразования в списке влияет на другие преобразования следующим образом:

•Все преобразования данной группы, находящиеся в списке выше чем Изменить ЛСК, рассчитываются в исходной СК элемента.

•Все преобразования данной группы, находящиеся в списке ниже, чем Изменить ЛСК, рассчитываются в выбранной СК.

•Все преобразования других групп рассчитываются независимо от данного преобразования (в исходной СК элемента либо в системе координат, выбранной аналогичным способом для другой группы)

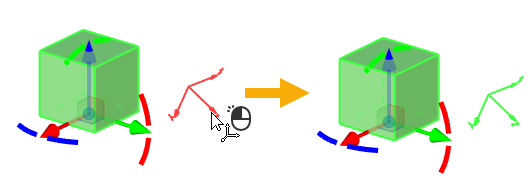

Выбранная СК подсвечивается зелёным в 3D окне.

Преобразование данного типа не редактируется. Можно лишь повторно задать новую СК.

Данное преобразование можно удалить либо выбрав его в списке и нажав кнопку Удалить, либо с помощью опции автоменю:

При удалении преобразования Изменить ЛСК с помощью кнопки все преобразования данной группы сохранятся с неизменными значениями, но те из них, которые считались в выбранной СК, будут теперь отсчитываться относительно исходной СК элемента, соответственно положение элемента изменится.

При удалении преобразования Изменить ЛСК с помощью опции автоменю система снова задаст вопрос:

При выборе варианта Да текущее положение элемента будет сохранено, а все преобразования из состава текущей группы преобразований (независимо от их положения в списке относительно преобразования Изменить ЛСК) будут заменены на элементарные перемещения и повороты относительно осей исходной СК, соответствующие текущему положению элемента.

При выборе варианта Нет все преобразования из состава текущей группы преобразований (независимо от их положения в списке относительно преобразования Изменить ЛСК) будут просто удалены, соответственно, положение элемента изменится.
